3.8Фрикционные двухдисковые сцепления.

Двухдисковым называ­ется сцепление, в котором для передачи крутящего момента при­меняются два ведомых диска.

Двухдисковое сцепление при сравнительно небольших разме­рах позволяет передавать крутящий момент большой величины. Поэтому двухдисковые сцепления применяются на грузовых ав­томобилях большой грузоподъемности и автобусах большой вмес­тимости.

В двухдисковом сцеплении (рис. 4.23) ведущими деталями яв­ляются маховик 13 двигателя, кожух 7, нажимной диск 8 и веду­щий диск 11, ведомыми — ведо­мые диски 9 и 12, деталями вклю­чения - пружины 6, деталями выключения — рычаги 4 и муфта выключения 5 с выжимным под­шипником.

1

9

10

11

12

13

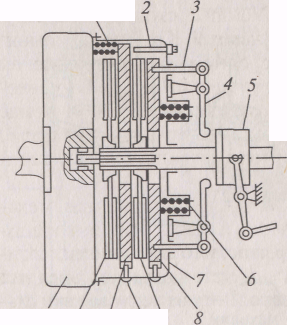

Рис. 4.23. Двухдисковое фрикционное сцепление:

1, 6 - пружины; 2 - болт; 3, 10 - пальцы; 4 — рычаг; 5— муфта; 7 — кожух; 8 - нажимной диск; 9, 12 — ведомые диски

11 — ведущий диск; 13 — маховик

Кожух 7 прикреплен к маховику 13 и связан с нажимным 8 и ведущим 11 дисками направляющими пальцами 10, которые вхо­дят в пазы дисков. Вследствие этого нажимной и ведущий диски могут свободно перемещаться в осевом направлении и передавать крутящий момент от маховика на ведомые диски, установленные на шлицах первичного вала коробки передач.

При включенном сцеплении пружины 6 действуют на нажим­ной диск, зажимая между ним и маховиком двигателя ведущий и ведомые диски. При выключении сцепления муфта 5 давит на рычаги 4, которые через оттяжные пальцы 3 отводят нажимной диск от маховика двигателя. При этом между маховиком, ведомы­ми, ведущим и нажимным дисками создаются необходимые зазо­ры, чему способствуют отжимные пружины 1 и регулировочные болты 2.

В двухдисковых сцеплениях сжатие ведущих и ведомых деталей может производиться несколькими цилиндрическими пружинами, равномерно расположенными в один или два ряда по периферии нажимного диска. Сжатие также может осуществляться одной цент­ральной конической пружиной.

Двухдисковые сцепления могут иметь механические и гидрав­лические приводы. Для облегчения управлением двухдисковым сцеплением в приводе устанавливаются пневматические усилите­ли, значительно снижающие максимальное усилие выключения сцепления.

Двухдисковые сцепления по конструкции сложнее однодисковых и имеют большую массу.

3.9Двухдисковые сцепления с периферийными пружинами.

Ведущими в сцеплении являются маховик, средний ведущий диск , нажимной диск и кожух , а ведомыми — диски с гасителями крутильных колебаний. Усилие, сжимающее ведущие и ведомые диски, создается пружинами. Крутящий момент от двигателя передается нажимному и среднему ведущему дискам через выступы, выполненные на их наружных поверхностях, входящие в четыре продольных паза на маховике. Пазы на маховике позволяют перемещаться выступам, а следовательно, и дискам относительно маховика при включении и выключении сцепления. На среднем ведущем диске установлен рычажный механизм , пружина которого при выключении сцепления поворачивает равноплечий рычаг. При этом рычаг, упираясь своими концами в нажимной диск и маховик, устанавливает средний ведущий диск на одинаковом расстоянии от маховика и наёмного диска.
