6. Симметрирование кабелей связи

6.1. Основные положения

Симметрированием называется комплекс мероприятий, проводимых в процессе монтажа симметричных кабелей связи с целью уменьшения взаимных влияний между цепями в кабеле и помех от внешних источников. В низкочастотных кабелях преобладают электрические связи, в высокочастотных – электромагнитные.

При уменьшении первичных параметров влияния уменьшается взаимное влияние между цепями. Это уменьшение может быть достигнуто образованием противосвязей путём скрещивания цепей в соответствующих муфтах или включением между цепями в указанных муфтах двухполюсников – контуров противосвязи. В качестве контуров противосвязи в низкочастотных кабелях используются конденсаторы, а в высокочастотных – последовательно соединённые конденсаторы и резисторы. Здесь будем рассматривать только симметрирование низкочастотных кабелей.

У кабелей со звёздной скруткой жил наибольшим является взаимовлияние между цепями внутри четвёрок. Это объясняется тем, что шаги скрутки различных четвёрок согласованы между собой, а внутри четвёрок две цепи скручены с одинаковым шагом.

Значения коэффициентов связи и емкостной асимметрии (см. рис. 6.1), связаны с частичными емкостями между жилами кабеля следующими соотношениями:

Связи

– между основными цепями;

– между первой и искусственной цепями;

– между второй и искусственной цепями;

Асимметрия

– первой цепи относительно оболочки;

– второй цепи относительно оболочки;

– искусственной цепи относительно оболочки.

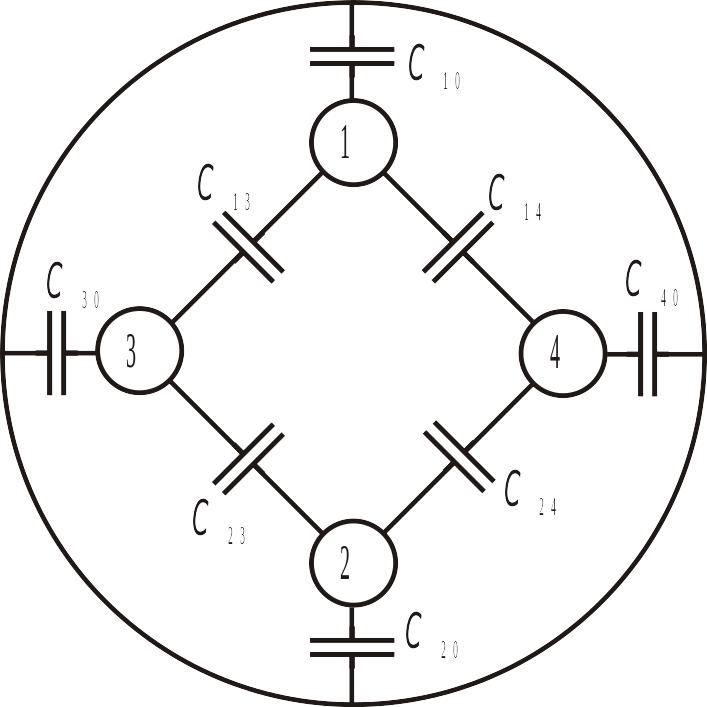

Рис. 6.1. Частичные ёмкости экранированной четвёрки: – между жилами; – между жилами и экраном

Емкостные связи и асимметрии можно уменьшить, скрещивая цепи в соединительных муфтах и включая конденсаторы между цепями в соединительных муфтах.

Обычно применяется смешанный способ: вначале цепи скрещиваются, а затем остаточное влияние устраняется включением конденсаторов.

Метод скрещивания заключается в компенсации связей одного участка кабеля (участка ) связями другого участка (участка ) путём прямого соединения жил этих участков или соединения со скрещиванием. При прямом соединении жил, электромагнитные связи обоих участков алгебраически складываются ( ), а при скрещивании вычитаются( ). Если соединяемые участки кабеля и имеют связи разных знаков, то их соединяют напрямую; если связи имеют одинаковые знаки, то четвёрки соединяют со скрещиванием. Можно получить восемь различных комбинаций скрещивания при соединении каждой четвёрки кабелей и : четыре первые комбинации для основных цепей, а последующие – с учётом искусственных цепей. Схемы скрещивания и значения суммарных коэффициентов и после соединения двух строительных длин кабеля показаны в приложении 8.

При соединении строительных длин кабеля скрещивают цепи так, чтобы остаточные значения коэффициентов связи и асимметрии по абсолютной величине (без учёта знака) были наименьшими. После симметрирования методом скрещивания проводят конденсаторное симметрирование, при помощи которого устраняют остаточные значения коэффициентов связи и асимметрии. Конденсаторы соответствующей ёмкости подключают в соединительных муфтах между жилами кабеля и жилами и металлическим экраном. Симметрирующие конденсаторы подбирают следующим образом. Из измерений известно, что пФ. Это означает, что сумма частичных емкостей меньше на 40 пФ. Включив между жилами 1–3 или 2–4 конденсатор ёмкостью 40 пФ, доводят значение до нуля. Если конденсатор подключить лишь к одной паре жил, то при этом изменятся величины и . Поэтому при симметрировании к обеим парам жил с меньшей суммарной ёмкостью подключают конденсатор, ёмкость которого равна половине значения симметрируемой связи. В данном случае надо в плечи 1–3 и 2–4 включить конденсаторы ёмкостью 20 пФ.
