2.3 Выбор сетевого оборудования

2.3.1 Выбор кабеля.

Выбор кабельной подсистемы диктуется типом сети и выбранной топологией. Требуемые же по стандарту физические характеристики кабеля закладываются при его изготовлении, о чем и свидетельствуют нанесенные на кабель маркировки. В результате, сегодня практически все сети проектируются на базе UTP и волоконно-оптических кабелей, коаксиальный кабель применяют лишь в исключительных случаях и то, как правило, при организации низкоскоростных стеков в монтажных шкафах.

Витая пара – это два перевитых вокруг друг друга изоляционных медных провода. Существует два типа тонкого кабеля: неэкранированная витая пара (UTP) и экранированная витая пара (STP) (см. рис. 1.1).

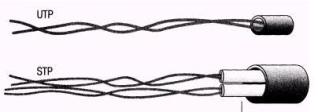

Рисунок 1.1 – Неэкранированная и экранированная витая пара

Несколько витых пар часто помещают в одну защитную оболочку. Их количество в таком кабеле может быть разным. Завивка проводов позволяет избавиться от электрических помех, наводимых соседними парами и другими источниками (двигателями, трансформаторами).

Неэкранированная витая пара (спецификация 10 Base T) широко используется в ЛВС, максимальная длина сегмента составляет 100 м.

Неэкранированная витая пара состоит из 2х изолированных медных проводов. Существует несколько спецификаций, которые регулируют количество витков на единицу длины – в зависимости от назначения кабеля.

Существует 5 категорий неэкранированной витой пары:

• Традиционный телефонный кабель, по которому можно передавать только речь.

• Кабель, способный передавать данные со скоростью до 4 Мбит/с. Состоит из 4х витых пар.

• Кабель, способный передавать данные со скоростью до 10 Мбит/с. Состоит из 4х витых пар с 9-ю витками на метр.

• Кабель, способный передавать данные со скоростью до 16 Мбит/с. Состоит из 4х витых пар.

• Кабель, способный передавать данные со скоростью до 100 Мбит/с. Состоит из 4х витых пар медного провода.

Одной из потенциальных проблем для всех типов кабелей являются перекрестные помехи.

Перекрестные помехи – это перекрестные наводки, вызванные сигналами в смежных проводах. Неэкранированная витая пара особенно страдает от этих помех. Для уменьшения их влияния используют экран.

Для моделирования сети использовалась неэкранированная витая пара категории 5е.

2.3.2 Выбор коммутатора

До модернизации ЛВС в ЗАО «ЭР-Телеком» использовался один коммутатор. Как показал анализ предпроектной ситуации в связи с введением дополнительных функций в отделении существенно возросла нагрузка на сетевое оборудование, а конкретно на коммутатор. Для того чтобы снизить нагрузку на единственный коммутатор, а также учесть возможность увеличения числа сотрудников отделения было принято решение об установке нового коммутатора. Будем производить выбор коммутатора фирмы D-Link, для обеспечения лучшей совместимости оборудования.

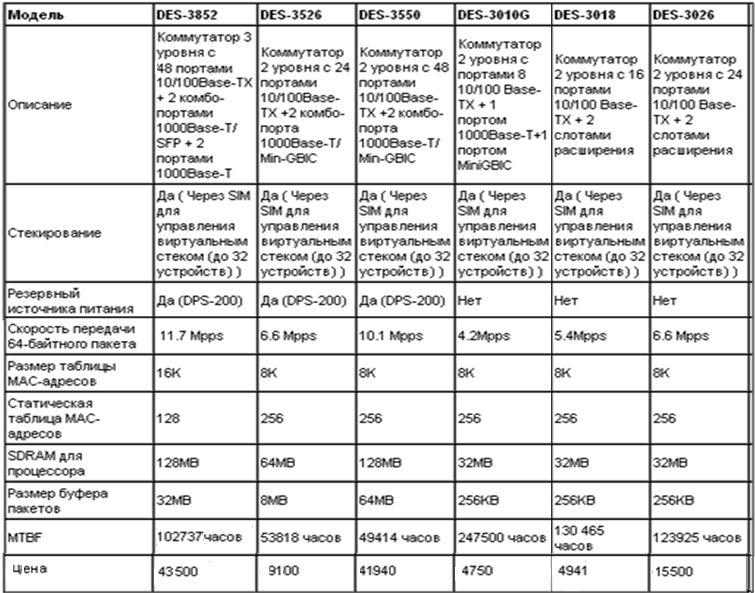

Сравнительные характеристики коммутаторов D-Link проведены в таблице 2.1.

Таблица 2.1 - Сравнительная характеристика коммутатора

В качестве основного коммутатора, после сравнительной характеристики, использовано D-Link DES-3526.

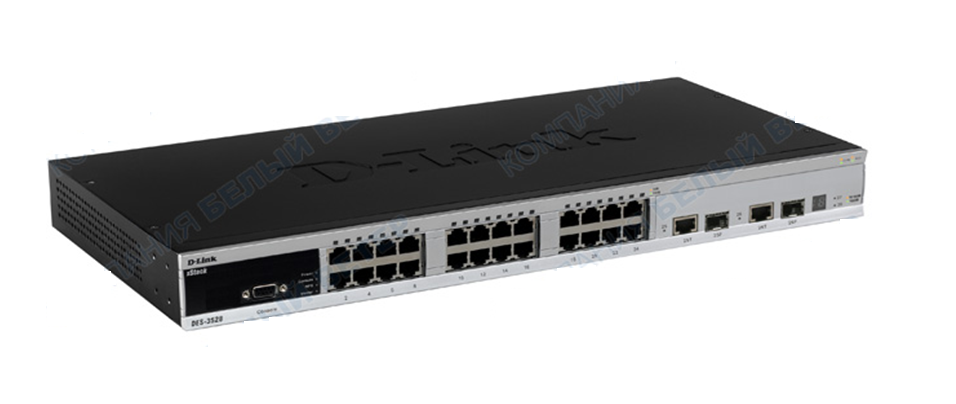

Рисунок 1 D-Link-DES-3526

DES-3526– неуправляемый коммутатор 10/100 Мбит/с, разработанный для повышения производительности рабочей группы, обеспечивает высокий уровень гибкости сети. Наличие 24-х портов 10/100 Мбит/с для подключения рабочих станций и двух медных гигабитных портов для подключения серверов позволяют удовлетворить потребности в большой пропускной способности сети и снизить время отклика.

Коммутатор оснащен 24 портами 10/100 Мбит/с и может использоваться для подключения к сети небольшой рабочей группы. Эти порты поддерживают автосогласование скоростей 10BASE-T и автоопределение режимов полного и полудуплекса.

Таблица 2.2 - Сравнительная характеристика коммутатора

Модель	DES-1100-16	DES-1008A	DES-1016D
описание	Управляемый компактный коммутатор EasySmart с 16 портами 10/100Base-TX	Неуправляемый коммутатор с 8 портами 10/100Base-TX.	неуправляемый коммутатор 10/100 Мбит/с 2 уровня.
Питание	От электросети	От электросети	От электросети
Пропускная способность	3.2 Гбит/с	1.6 Гбит/с	3.2 Гбит/с
MTBF	597 тыс. часов	———	———
MAC Address Table	8000 адресов	1000 адресов	8000 адресов
Цена	1857	290	1200

DES-1016D - является неуправляемым коммутатором 10/100 Мбит/с 2 уровня, предназначенным для повышения производительности работы небольшой группы пользователей, обеспечивая при этом высокую пропускную способность. Мощный и одновременно с этим простой в использовании, DES-1016D позволяет пользователям не задумываясь подключать в любой порт сетевое оборудование работающее на скоростях 10 Мбит/с или 100 Мбит/с, понизить время отклика и удовлетворить потребности в большой пропускной способности сети. Коммутатор снабжен 16 портами 10/100 Мбит/с, позволяющими небольшой рабочей группе гибко подключаться сетям к Ethernet и Fast Ethernet, а также интегрировать их. Это достигается благодаря свойству портов автоматически определять сетевую скорость, согласовывать стандарты 10Base-T и 100Base-TX, а также режим передачи полу/полный дуплекс.

Таблица 2.3 - Сравнительная характеристика коммутатора

Модель	DGS-3120-24TC	DGS-1500-28 /A1	DGS-1024D
Описание	Управляемый коммутатор (20UTP 10 / 100 / 1000Mbps + 4Combo 1000BASE-T / SFP)	Web Smart Switch (24UTP 10 / 100 / 1000Mbps+ 4 SFP	Коммутатор с 24 портами 10/100/1000Base-T
Питание	От электросети	От электросети	От электросети
Пропускная способность	88 Гбит/с, для стекирования до 40 Гбит/с	56 Гбит/с	2 Гбит/с
MTBF	561 тыс. часов	———	———
MAC Address Table	16000 адресов	16000 адресов	———
Цена	16285	8763	3726

DGS-1024D-Благодаря новому настольному коммутатору Gigabit Ethernet от D-Link переход к сетям Gigabit Ethernet никогда не был более экономически эффективен и прост. Данный настольный гигабитный коммутатор предлагает рабочим группам экономичный способ извлечения выгоды из увеличенной пропускной способности сети Gigabit Ethernet.
