Структурні кількостях сталі

	Тонни
Головна Вежа	44,400
Підвісні Структури	24,000
Кріплення	4,400
Підходи	10,200
Всього	83,000

4. Кришталевий палац

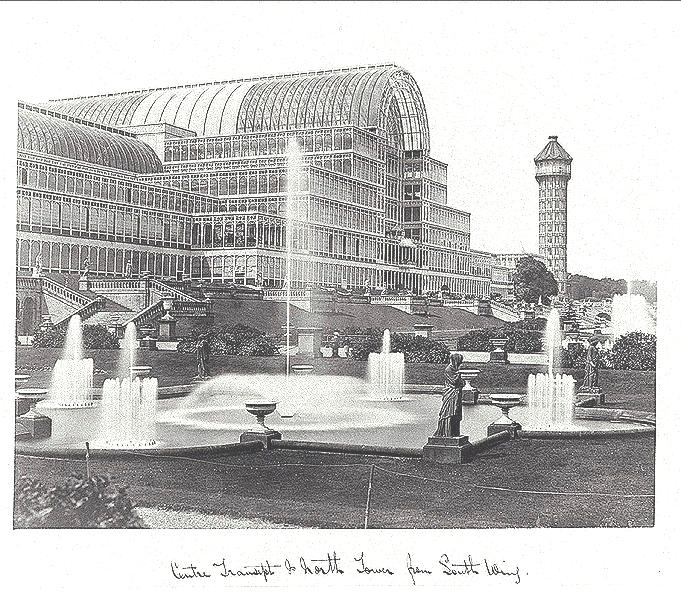

Кришталевий палац (англ. Crystal Palace) в лондонському Гайд-парке був побудований в 1850-1851рр. із заліза і скла до Усесвітньої виставки 1851 року. Виставковий зал площею понад 90 000 кв.м., протяжністю 564 м і заввишки до 33м, збудований під керівництвом Джозефа Пакстона, вміщав до 14 000 відвідувачів. Після закінчення виставки Палац був розібраний і перенесений на нове місце, в лондонське передмістя Сайденхем-хилл. 20 листопада 1936 Кришталевий Палац був знищений пожежею і не відновлювався.

П алац дав своє ім'я прилеглому району Південного Лондона, залізничній станції, комплексу телевізійних веж і футбольному клубу «Крістал Пелас».

Установка півкруглого ребра трансепту

Зведення центрального трансепту показане в розрізі (зліва) і зсередини (справа). Такий же складчастий профіль, що утворюється розташуванням плоских скляних панелей під кутом один до одного так, що вони утворюють "гребені" і "западини", використаний і в конструкції даху

Вгорі - стрижні з ковкого заліза забезпечували жорсткість зовнішнім стінам Кришталевого палацу, що не мав внутрішніх стенів. Видимі зовні і зсередини, ці стрижні-стягування надавали будівлі сучасному вигляду.

Внизу - прямовисні стіни - це ще одне нововведення, введене Пакстоном і його колегами. Панелі з скла розміром 125 х 25 см встановлювалися за тонкими обрамляючими арками. Такі панелі використовувалися для скління як стенів, так і даху. На весь палац було потрібно прімерно400 т стекла. Прозора "оболонка" Кришталевого палацу послужила прототипом для багатьох сучасних будівель.

Ш видкому зведенню палацу сприяв і сам спосіб збірки, який не вимагав споруджування риштувань. Як тільки чотири колони за допомогою сполучних виступів зчленовувалися з фермами, зібрана конструкція набувала жорсткості і не потребувала додаткового закріплення. Конструкція литих елементів була задумана такій, щоб їх збірка здійснювалася легко і швидко. Завдяки цьому за один тиждень вдавалося встановити 310 колон, а ферми прикріплялися до колон за допомогою вкладишів з дерева або ковкого заліза. Для збірки даху з скляних панелей були придумані спеціальні пересувні платформи, або візки, які переміщалися по жолобах; вони дозволяли 80 робочим встановити за тиждень 18932 панелі. Такі технічні пристосування були новаторськими в будівельній техніці.

Каркас будівлі утворювали опорні плити для колон, виступаючі на 10 см над рівнем підлоги; самі колони,підносяться на 5,6 м над плитами; сполучні ланки - кожна завдовжки близько 1 м - для з'єднання колон з фермами і жолоба завглибшки 15 см, розташовані на відстані 2,4 м один від одного і підтримуючі засклені листи розміром 125 х 25 см, які встановлювалися на даху з ухилом 2,5:1

Уздовж головної нефи будівля мала два яруси, причому конструкція верхнього ярусу відрізнялася тільки тим, що колони в ньому були на 61 см коротше, ніж в нижньому ярусі. Там, де подовжні прольоти і головний неф розширювалися, поперечні балки відповідно подовжувалися - в різних частинах будівлі їх довжина складала 7,3, 14,6 і 22 м.

Єдиними складними елементами цій простій каркасній конструкції були склепінчасте перекриття трансепту і діагональні стрижні з ковкого заліза, що служили для підвищення жорсткості всієї споруди. Ці стрижні діаметром 24 і 19,4 мм закріплювалися відповідно між колонами на зовнішніх стінах і між основними арочними ребрами зведення трансепту. В середині стрижні стягувалися залізними кільцями, і завдяки цьому вони додавали жорсткість каркасу всієї будівлі, що не мала внутрішніх перегородок.

Кришталевий палац не міг бути побудований до 1845 р., коли парламент відмінив акцизний збір на скло. Оскільки палац повинен був служити виставковим павільйоном, то використання скла в його конструкції грало особливо важливу роль. На оформлення внутрішніх приміщень, споруду даху і куполу було потрібно 400 т листового скла, яке було виготовлено фірмою Chance Brothers and Со. у Бірмінгемі. Пакстон замовляв стікла найбільших розмірів. Для їх отримання спочатку видували порожнистий скляний циліндр, який потім розрізали уподовж, і згорнутий лист поміщали в печі, де він розпрямлявся. За проектом Пакстона, ці листи завдовжки 125 см встановлювали з нахилом, під кутом один до іншого так, що вони утворювали складчастий профіль при відстані між западинами, рівній 2,4 м, чим визначалася відстань між колонами, рівна 7,3 м.
