24Классификация паровых котлов..Х

По назначению:

• Энергетические паровые котлы — предназначены для производства пара, использующегося в паровых турбинах.

• Промышленные паровые котлы — вырабатывают пар для технологических нужд, так называемые «промышленные парогенераторы».

• Паровые котлы-утилизаторы — используют для получения пара вторичные энергетические ресурсы теплоту горячих газов, образующихся в технологическом цикле. Энергетические котлы-утилизаторы в составе ПГУ используют теплоту уходящих газов ГТУ.

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы могут быть подразделены на две группы:

• газотрубные (жаротрубные, дымогарные) котлы

• водотрубные котлы

Водотрубные котлы по принципу движения воды и пароводяной смеси подразделяются на:

• барабанные (с естественной и принудительной циркуляцией: за один проход по испарительным поверхностям испаряется лишь часть воды, остальная возвращается в барабан и проходит поверхности многократно)

• прямоточные (среда между входом и выходом котла движется последовательно, не возвращаясь)

В принятых по ГОСТ 3619 82 обозначениях указывается тип котла, паропроизводи-тельность (т/ч) и давление (МПа), температура перегрева и промежуточного перегрева пара, вид сжигаемого топлива и системы шлакоудаления для твердого топлива и некоторые другие особенности. Буквенные обозначения типа котла и вида сжигаемого топлива: Е — с естественной циркуляцией, Пр — с принудительной циркуляцией, П — прямоточный, Пп — прямоточный с промежуточным перегревом; Еп — барабанный с естественной циркуляцией и промежуточным перегревом; Г — газообразное топливо» М — мазут, Б — бурые угли, К — каменные угли, Т, Ж — соответственно с твердым и жидким шлакоудалением. Например, котел барабанный с естественной циркуляцией производительностью 210 т/ч с давлением 13,8 МПа и температурой перегрева пара 565° С на каменном угле с твердым шлакоудалением обозначают: Е-210-13,8-565 КТ.

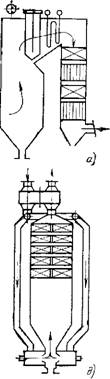

25 Компоновка парового котла. Компоновкой парового котла называют взаимное располо­жение газоходов и направление движения в них продуктов сгорания. Различают П-, Т-, N-, U-образную, четырехходовую и башенную компоновки П-образная компоновка — наиболее рас­пространенная (рис. 21.1,а). В подъемной шахте располагается топочная камера, в опускной — конвективные поверхности нагре­ва. Ее преимущество — подача топлива и вы­ход газов производятся в нижней части агре­гата, что удобно для вывода жидкого шлака и установки дробевой очистки конвективных поверхностей нагрева. Тягодутьевые машины устанавливают на нулевой отметке, что исключает вибрационные нагрузки на каркас котла. Недостатки компоновки: в связи с раз­воротом на 180° возникают неравномерности омывания поверхностей нагрева продуктами сгорания и концентрации золы по сечению конвективной шахты.
