21. Перемещения при изгибе, их расчет
Под действием внешней нагрузки ось балки искривляется. В результате точки, лежащие на оси балки, перемещаются по вертикали, а поперечные сечения, оставаясь плоскими, поворачиваются на некоторый угол по отношению к первоначальному положению. Прогибом балки в любом сечении на расстоянии х от начала координат называют вертикальное перемещение точки, лежащей на оси балки в этом сечении. Углом поворота Ө поперечного сечения балки будет угол наклона касательной к оси балки в этом сечении к первоначальному положению этой оси.
Уравнение изогнутой оси балки: M/(EJx)=1/ρ (я не уверена, что это нужно, в книге этого нет)
22. Расчет на прочность при действии переменных напряжений, кривая усталости, предел выносливости
Причины образования переменных напряжений: (т.к. G=N/A) либо площадь поперечного сечения А, либо силы N,Q–переменные.
G=6F/ (bh2)
G=6F/ (b2h) Усталость (усталость на разрушение) – явление или процесс разрушения материала элемента конструкции под действием переменных напряжений.
Выносливость-способность материала конструкции противодействовать усталостным напряжениям.
Критерием расчета на прочность при переменных напряжениях является предел выносливости.( GR)
GR, МПа – макс. Значение переменных напряжений, при кот. не происходит разрушение материала за неограниченно большое количество циклов. Определяется экспериментально на образцах отдельных материалов. Данные оформляются в виде кривой усталости.
Кривая усталости (кривая Веллера) - графич. изображение способности материала сопротивляться усталостному разрушению (зависимость макс. напряжения цикла от числа циклов до разрушения). Различают 2 осн. типа К. у.: 1) по достижении определ. напряжения число циклов до разрушения практически перестаёт изменяться при дальнейшем уменьшении напряжения; 2) при увеличении напряжения число циклов до разрушения непрерывно уменьшается. В зависимости от типа К. у. применяют разные способы определения предела выносливости (усталости).

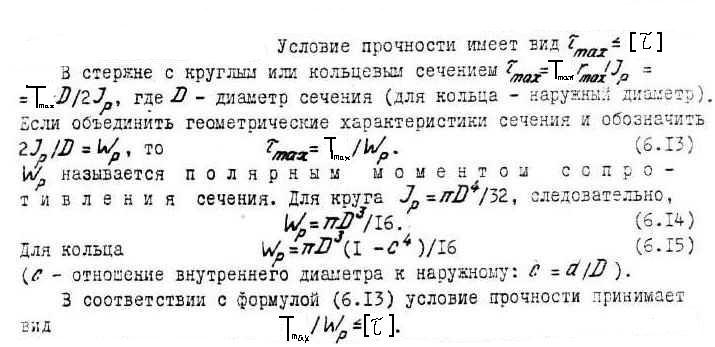

23. Проверочный расчёт по предельно допускаемым значениям напряжения:
Проверочный расчёт по предельно допускаемом значении угла закручивания:
γ = Q\L=T\(G × Iq) ( Т.К. Q=(T × L)\(G × Iq), где G –модуль упругости второго рода и равный G= 8 × 104 МПа)
Проектный Расчёт при предельно допускаемым значениям напряжений:
T\Wp=[τ]
d=(T\0,2 [τ])1\3
Wp=0,2 d3
П
роектный
расчёт при допускаемом значении угла
закручивании:
T\(G × Iq)=[γ]
dγ=((32 × T)\(π × G × [γ]))1\4
Iq=(π × d4)\32
Из двух условий выбирается D вала удовлетворяющее эти условия.
