29. Определение высоты сооружения.

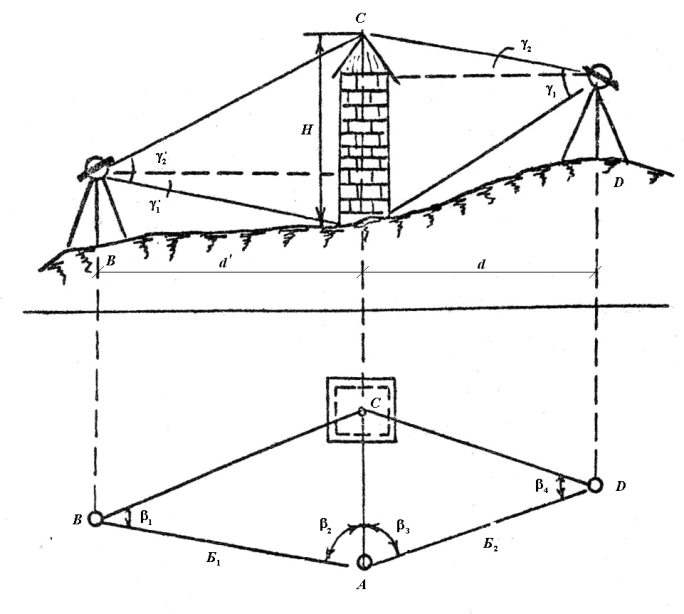

Для определения высоты сооружения башенного типа на некотором расстоянии от него устанавливают теодолит и измеряют вертикальные углы   и   при двух положениях трубы, КЛ и КП .

Тогда высота сооружения равна:

где d – горизонтальное проложение линии, которое может быть измерено лентой, рулеткой или дальномером. При невозможности непосредственного измерения линии ее вычисляют как неприступное расстояние, разбив предварительно базисы.

Для контроля проводят такие же измерения и вычисления с другой точки.

61.Вынос на местность проектной отметки.

• Проектные отметки выносят в натуру от ближайшего репера способом горизонта прибора.

Задача сводится к определению отсчета по рейке в заданной точке (Н_пр) Н₁=Н_RP+а

Отсчет «b» по рейке:

Нпр:b=Н₁-Н_пр

Перемещают рейку вверх или вниз над заданной точкой до получения вычисленного отсчета «b», после чего фиксируют положение пятки рейки на забитом рядом колышке.

• Проектные отметки выносят в натуру от ближайшего репера способом горизонта прибора.

b=a±id,

где b-отсчет по рейке в данной точке, а – отсчет по рейке в начальной точке, i-заданный уклон, d-расстояние от начальной точки до данной. Знак + берется при отрицательном уклоне, знак – при положительном.

62.Вынесение на местность линии заданного уклона.

Вначале разбивают крайние точки отрезка линии так, чтобы прямая, соединяющая верхние срезы колышков, находящихся в них, имела заданный проектом уклон линии. Между точками производства земляных работ на этом участке устанавливают промежуточные, примерно через 50м, колышки, верхние срезы которых должны быть на прямой, имеющей тот же уклон, что и линия, пользуясь нивелиром, теодолитом или визирками.

а)нивелиром

б)теодолитом

в)визирками

63.Передача отметки на дно котлована.

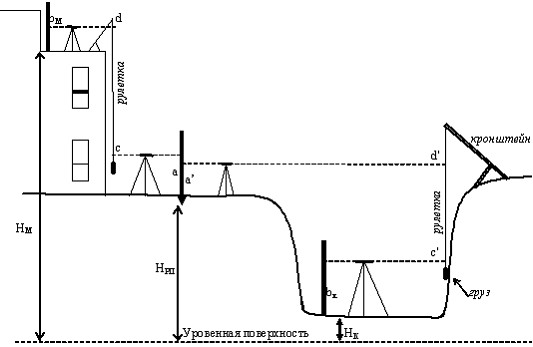

Для передачи отметок на дно котлована с крутыми откосами используют методы геометрического или тригонометри­ческого нивелирования. При этом должны быть известны отметки ближайших реперов Нрп и проектные отметки на дне котлована.

" проектные рейки" на дне котлована bк будут:

bк = Нрп + а + cd - Hк,

где а - отсчет по черной стороне рейки, установленных на ре­пере,

cd - длины отрезков определяемые по отсчетам на рулетках, подвешенных на кронштейнах на верхней бровке откоса котлована и натянутых вертикально с помощью грузов.

Погрешность передачи отметки методом геометрического нивелиро­вания с использованием рулетки и реек составляет около 4 мм, если при­нять погрешность одного отсчета по рейке и рулетке равной 2 мм.

64. Понятие об исполнительной съёмке.

Исполнительная съемка выполняется для того, чтобы определить точность установки элементов сооружения и их геометрическое соотношение между собой. Исполнительную съемку выполняют для определения и отражения на исполнительных чертежах расположения, размеров, формы и существенных деталей построенного сооружения.

65.Наблюдения за деформациями сооружений.

Построенное инженерное сооружение постепенно изменяет свое положение в пространстве. Давление сооружения сжимает грунты в основании фундамента, что вызывает его осадки; из них наиболее опасными являются неравномерные, т.к. они приводят к прогибам и перекосам основания, к кренам (наклонам) верхней части сооружения. Осадки по мере уплотнения грунтов основания постепенно прекращаются. Скорость затухания зависит от свойств грунтов.

Сооружение может перемещаться в горизонтальной плоскости, если имеется боковое давление, например, в мостовых конструкциях, подпорных стенках насыпей ж/д и автодорог и гидротехнических плотинах. Горизонтальные и вертикальные сдвиги одновременно появляются и при больших частых вертикальных нагрузках, например в рельсовых колеях ж/д и подкрановых путях.

Сильное развитие деформаций сооружения может привести к нарушениям в его эксплуатации и разрушениям. Геодезические измерения деформаций помогают своевременно решить вопрос о необходимости принятия профилактических мер.
