29. Сущность тахеометрической съемки.

Сущность тахеометрической съемки заключается в том, что плановое положение характерных (реечных) точек местности определяется полярным способом от линии теодолитного хода, а их высотное положение определяется одним из двух методов: геометрическим или тригонометрическим нивелированием.

29. Тригонометрическое нивелирование

Тригонометрическое нивелирование – метод определения разностей высот точек на земной поверхности по измеренному углу наклона и длине наклонной линии визирования или её п роекции на горизонтальную плоскость.

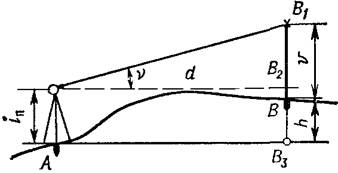

При тригонометрическом нивелировании над точкой А устанавливают теодолит и измеряют высоту при­бора iп, a в точке В устанавливают рейки.

Для определе­ния превышения h измеряют угол наклона ν, горизонталь­ное проложение d и фиксируют высоту визирования V (отсчет, на который наведен визирный луч).

При использовании тригонометрического нивелирова­ния для топографических съемок в качестве визирной цели в точке В устанавливают нивелирную рейку. В этом случае d определяют с помощью нитяного дальномера.

h = d*tgν+i_п-V

29. Формы рельефа. Способы изображения рельефа на картах и планах. Горизонталь и её свойства.

Рельеф – совокупность неровностей земной поверхности, образующихся в результате естественного происхождения. Рельеф представляет собой отображение пространственных форм на плоскость поверхности.

Сочетание близких по форме и происхождению форм рельефа образует типы рельефа: равнинный, холмистый и горный. Типы рельефа разделяют на мелкие, средние и крупные формы.

• К крупным формам рельефа относятся: горные хребты, отдельные горы, большие долины, каньоны и др.

• К средним: отроги горных хребтов, холмы, небольшие долины.

• К мелким: бугры, небольшие высотки и другие формы, величина которых измеряется метрами.

Основные формы рельефа:

седловина, вершина, хребет, овраг, лощина, гора, склон, дно относятся к средним формам рельефа.

Рельеф изображается на картах тремя совместно применяемыми способами:

• горизонталями

• условными знаками

• отметками высот

В дополнение к горизонталям и условным знакам на карте подписывают высоты характерных точек; на вершинах возвышенностей, на изгибах водоразделов, на бровках оврагов, на седловинах, у источников и т.п.

Известны такие способы изображения рельефа на картах: перспективное изображение, штриховка, отмывка, подписи отметок точек, горизонтали, послойная окраска и др.

Горизонтали – линии равных высот на карте, служащие для изображения главных форм рельефа.

Свойства горизонталей:

1. Все точки местности, лежащие на горизонтали, имеют равные отметки.

2. Горизонтали не могут пересекаться на плане, поскольку они лежат на разных высотах. Исключения возможны в горных районах, когда горизонталями изображают нависший утес.

3. Горизонтали являются непрерывными линиями. Горизонтали, прерванные у рамки плана, замыкаются за пределами плана.

4. Разность высот смежных горизонталей называется высотой сечения рельефа и обозначается буквой h.
