Промышленные группы титановых сплавов

Это сплавы нормальной прочности при 20С,обладающие высоким соп­ротивлением разрушению при повышенных(350-500°С)и криогенных Т. α-сплавы не упрочняются ТО и применяются в отожженном состоянии.

Режимы отжига:

Сплавы имеют высокую термическую стабильность свойств и обладают отличной свариваемостью. В горячем состоянии сплавы куют, прокатывают и штампуют.Обрабатываемость резанием удовлетворительная. Сплавы с Zr наиболее технологичны,но это самые дорогие из α-сплавов.Сплавы поставляют в виде прутков сортового проката, поковок, труб, проволоки. Они предназначены для изготовления деталей,работающих в широком диапазоне Т: от криогенных до 500°С.

Псевдо-α-сплавы имеют,преимущественно,α-структуру и 1-5%β-фазы, вследствие дополнительного легирования β-стабилизаторами(Мn,V,Nb,Mo).

Благодаря наличию β-фазы они обладают хорошей технологической пластичностью при сохранении достоинств α-сплавов.

Сплавы с низким содержанием А1(2-3%Al: OT4-0,ОТ4-1)обрабаты­ваются давлением в холодном состоянии и только при изготовлении дета­лей сложной формы подогреваются до 500-700С.

Сплавы с большим содержанием А1 при обработке давлением требуют подогрева до 600-800°С. На жаропрочность сплавов, помимо А1,благотворно влияют Zr и Si.

Zr способствует увеличению растворимости β-стабилизаторов в α-фазе и повышает Т рекристаллизации.

Si повышает жаропрочность вследствие образования тонкодисперсных силицидов, труднорастворимых в α-фазе.

Поэтому псевдо-α-сплавы с повышенным содержанием А1(7-8%),леги­рованные Zr,Mo, Nb,Si,используются в изделиях, работающих при более высоких Т.

Недостатком этих сплавов является их склонность к водородной хруп­кости. Водород мало растворим в α-фазе и присутствует в структуре в виде гидридной фазы,расположенной по границам α-зерен. Она снижает пластичность(особенно при медленном нагружении)и вязкость сплавов. Допустимое содержание водорода находится в пределах 0,01-0,005%.

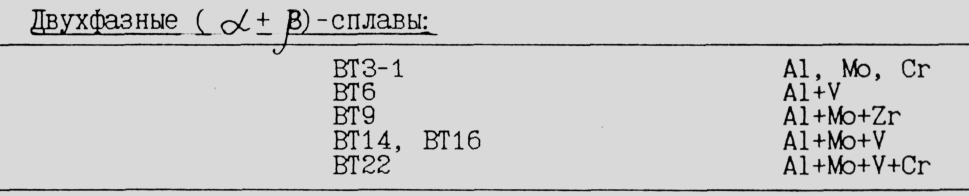

Сплавы легированы А1 и β-стабилизаторами.

А1 значительно упрочняет α-фазу при 20°С и повышенных Т,увеличи­вает термическую стабильность β-фазы, снижает плотность (α+β)-спла­вов (до уровня плотности Ti, несмотря на присутствие элементов высокой плотности V, Mo, Cr, Fe, Nb) .

Наибольшее упрочнение достигается при легировании Ti эвтектоидообразущими(Fe,Сг, Мn) и изоморфными (Mo,V,Nb) β- стабилизаторами.

Структура двухфазных (α+β)-сплавов в отожженном состоянии: α-фаза(светлая)+(темная) сильно травящаяся дисперсная смесь (α+β).

Структура отожженных двухфазных сплавов в зависимости от условий деформации и режима ТО м. б. равноосной, мелкого "корзинчатого плете­ния" и грубоигольчатой.

Сплавы с равноосной структурой обладают повышенной пластичностью, со структурой "корзинчатого плетения" повышенным сопротивлением пол­зучести.Грубоигольчатая структура свойственна перегретому сплаву- нежелательная структура пониженной пластичности.

Чем больше β-фазы содержится в структуре сплава, тем он прочнее в отожженном состоянии и сильнее упрочняется при ТО.

По структуре после закалки двухфазные сплавы подразделяются на 2 класса: мартенситный и переходный.

Сплавы мартенситного класса менее легированы и в равновесном состоянии содержат сравнительно немного β-фазы (5-25%).

В результате закалки образуется структура мартенсита α’ (или α" - в более легированных сплавах).

К этому классу относятся высокопрочные сплавы ВТб,ВТ14,ВТ16 и жаропрочные сплавы ВТ8, ВТ9, ВТЗ-1.

Сплавы переходного класса содержат больше л.э. и, сооответственно, больше β-фазы(25-50%) в равновесной структуре, по сравнению со спла­вами мартенситного класса.

Большое количество β-фазы обеспечивает сплавам переходного класса самую высокую прочность среди (α+β)-сплавов.(Например, сплав ВТ22 (50%β-фазы) имеет после отжига такое же временное сопротивление (σв) , как ВТб после закалки и старения.

Структура этих сплавов чувствительна к колебаниям х/с и к режимам ТО: после закалки в них можно получить однофазную структуру(переох­лажденную β-фазу) или двухфазную( перохлажденную β-фазу + мартенсит α’’.

Все двухфазные сплавы удовлетворительно обрабатываются резанием и свариваются.После сварки требуется отжиг для повышения пластичности сварного шва.

Они меньше склонны к водородной хрупкости,т.к. водород обладает большой растворимостью в β-фазе.

Двухфазные сплавы куются,штампуются и прокатываются легче,чем сплавы с α-структурой. Они поставляются в виде поковок, штамповок, прутков, листов, ленты.

Однофазные β-сплавы не имеют промышленного значения, т.к. для полу­чения устойчивой β-структуры сплавы д.б. легированы большим количест­вом изоморфных β-стабилизаторов (V,Mo,Nb,Та). А это дорогие, дефи­цитные и обладающие высокой плотностью металлы.
