Инженерная графика
|
|
Какое расстояние рекомендуется оставлять между линией контура детали и первой размерной линией? а) 5 мм б) 15 мм в) 10 мм |
|
в |
|
|
Как рационально записать размер фаски при угле 45°? Высота фаски 1,6 мм. а) Нужно нанести два размера: высоту фаски и отдельно угол б) 1,645° в) 45°1,6 |
|
б |
|
|
Дополнительное отдельное, увеличенное изображение какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. а) местный вид б) выносной элемент в) главный вид г) разрез |
|
б |
|
|
Если внешняя часть изделия не может быть показана ни на одном из основных видов без искажения ее формы и размеров применяют: а) сечения и разрезы б) дополнительный вид в) выносной элемент г) местный вид |
|
б |
|
|
Укажите, какой из видов не относится к основным. а) главный вид б) вид слева в) вид сверху г) вид справа д) местный вид |
|
д |
|
|
Как называют изображение обращенной к наблюдателю видимой части поверхности предмета? а) вид б) разрез в) сечение |
|
а |
|
|
Изделие, изготовленное из однородного по марке и наименованию материала без применения сборочных операций. а) сборочная единица б) комплект в) деталь |
|
в |
|
|
Документ, на котором показаны в виде условных обозначений составные части изделия и связи между ними. а) сборочный чертеж б) спецификация в) схема |
|
в |
|
|
Под каким углом штрихуют сечения металлических деталей? а) 45° б) 30° в) 60° г) 50° |
|
а |
|
|
Какие элементы деталей, попавшие в секущую плоскость, не заштриховывают? а) тонкие перегородки б) фаски в) резьбу |
|
а |
|
|
Разрез, служащий для выявления внутреннего устройства предмета лишь в отдельном, ограниченном месте. а) сложный ломаный б) местный в) фронтальный г) наклонный |
|
б |
|
|
В каком случае совмещают половину вида и половину разреза? а) при симметричном изображении б) если изделие несимметрично в) во всех случаях |
|
а |
|
|
В каком случае нельзя совмещать половину вида с половиной разреза? а) при симметричном изображении б) если изделие несимметрично в) во всех случаях |
|
б |
|
|

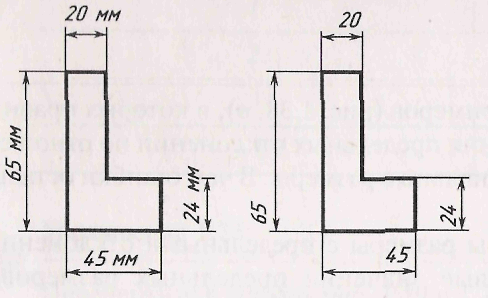

Нужно ли уменьшать проставляемые на чертеже размеры, если чертеж выполнен в масштабе 1:5? а) да б) нет в) только на эскизе |
|
б |
|
|
Какую форму имеет профиль метрической резьбы? а) трапецеидальный б) треугольный в) круглый |
|
б |
|
|
Какое соединение деталей относится к разъемным? а) шовное б) заклепочное в) резьбовое |
|
в |
|
|
Укажите несуществующий масштаб. а) 1:1 б) 3:1 в) 1:2,5 |
|
б |
|
|
Где даются сведения о материале, из которого изготовлена деталь? а) в графе основной надписи б) в поле чертежа в) в спецификации |
|
а |
|
|
Что означает надпись 2,545°? а) проточка б) резьба в) фаска |
|
в |
|
|
Что означает надпись М201,5? а) проточка б) резьба в) фаска |
|
б |
|
|
Укажите масштаб увеличения. а) 1:1 б) 2:1 в) 1:2 |
|
б |
|
|
Укажите размеры формата А4. а) 420841 б) 297420 в) 210297 |
|
в |
|
|
Какие размеры проставляют на сборочном чертеже? а) только габаритные размеры б) габаритные и присоединительные размеры в) размеры каждой детали |
|
б |
|
|
С какой целью в начертательной геометрии используют способ вращения и перемены плоскостей проекций? а) определение положения в пространстве б) нахождение натуральной величины в) построение перпендикуляра |
|
б |
|
|
Как обозначают выносные элементы на рабочем чертеже? а) А (увел.) б) А-А в) А(2,5:1) |
|
в |
|
|
Какой из вспомогательных знаков в условном обозначении сварного шва соответствует шву по замкнутой линии. а) O б) Z в) / |
|
а |
|
|
Как располагают на чертеже главный вид детали изготовленной на токарном станке? а) осевая вертикально б) осевая горизонтально в) не имеет значения |
|
б |
|
|
Какое соединение деталей относится к разъемным? а) шпоночное б) сварное в) паяное |
|
а |
|
|
Какую линию применяют в качестве осевой? а) сплошная тонкая б) штрихпунктирная в) штрихпунктирная утолщенная г) разомкнутая |
|
б |
|
|
Разрез, получаемый секущей плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого. а) наклонный б) фронтальный в) сложный ступенчатый г) местный |
|
а |
|
|
Изменятся ли виды сверху и слева, если главный вид заменить разрезом? а) изменится только вид сверху б) изменится только вид слева в) изменятся оба вида г) не изменятся |
|
г |
|
|
Для чего применяют на чертежах разрезы? а) для выявления внутреннего строения детали б) для выявления внешней формы детали в) разрезы в чертежах не применяют |
|
а |
|
|
Показывают ли в сечении то, что расположено за секущей плоскостью? а) нет б) да в) в зависимости от строения детали |
|
а |
|
|
Документ временного характера, содержащий изображение детали и другие данные для ее изготовления и выполненный от руки без точного соблюдения масштаба а) рабочий чертеж детали б) схема в) сборочный чертеж г) эскиз |
|
г |
|
|
В каких единицах выражают линейные размеры на машиностроительных чертежах (если единица измерения не обозначена)? а) сантиметры б) дециметры в) миллиметры г) метры |
|
в |
|
|
Что означает знак R, нанесенный перед размерным числом? а) радиус б) диаметр в) параметр шероховатости |
|
а |
|
|
Как понимать знак Ø поставленный перед размерным числом? а) метрическая резьба б) радиус в) диаметр г) параметр шероховатости |
|
в |
|
|
Какое минимальное расстояние оставляют между параллельными размерными линиями? а) 15 мм б) 7 мм в) 5 мм |
|
б |
|
|
С какой стороны следует наносить размерное число у вертикальной размерной линии? а) справа б) слева снизу вверх в) не имеет значения |
|
б |
|
|
Если масштаб чертежа 1:2, то больше или меньше самого предмета будет его изображение на чертеже? а) больше б) меньше в) в натуральную величину |
|
б |
|
|
Сколько форматов А4 содержится в формате А3? а) 2 б) 3 в) 4 г) 8 |
|
а |
|
|
На каком расстоянии от краев листа проводят рамку? а) с трех сторон по 5 мм, слева – 20 мм б) со всех сторон по 5 мм в) со всех сторон по 10 мм |
|
а |
|
|
Каково основное назначение сплошной основной линии? а) линия обрыва б) линия невидимого контура в) линия видимого контура г) осевая линия |
|
в |
|
|
В каком случае разрез обозначен правильно а) А б) вид А в) А-А |
|
в |
|
|
Какие данные не указывают в рамке основной надписи эскиза детали? а) название детали б) масштаб в) марка и наименование материала г) фамилия разработчика |
|
б |
|
|
Вдоль какой стороны формата А4 согласно стандарту располагают основную надпись? а) только вдоль длинной стороны листа б) в зависимости от формы и размеров изображения в) только вдоль короткой стороны |
|
в |
|
|
На основании чего судят о размерах детали, изображенной на чертеже? а) по величине изображения б) по размерным числам в) на основании чертежа нельзя судить о размерах детали |
|
б |
|
|
Чем эскиз отличается от рабочего чертежа детали? а) эскиз не отличается от рабочего чертежа б) выполняется без применения чертежных инструментов, без точного соблюдения масштаба в) в эскизе не наносят размерные линии и числа |
|
б |
|
|

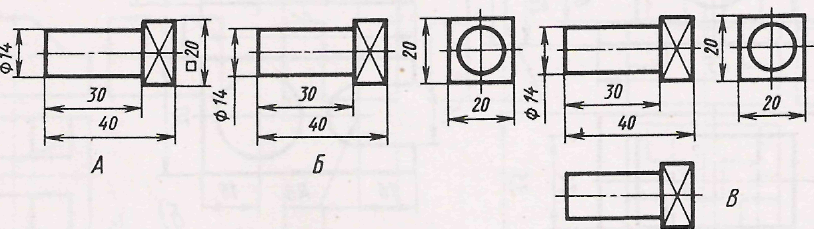

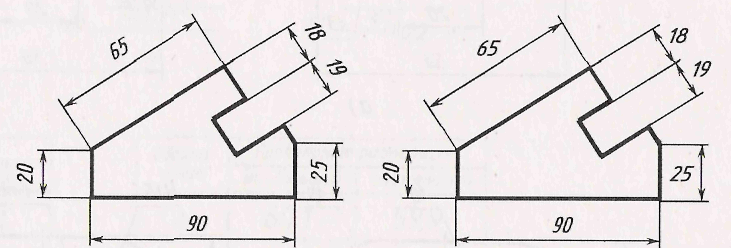

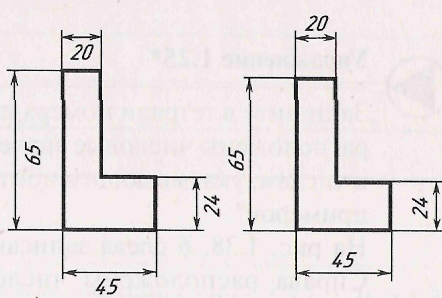

На каком чертеже правильно записаны размерные числа?
а) б) в) |
|
б |
|
|

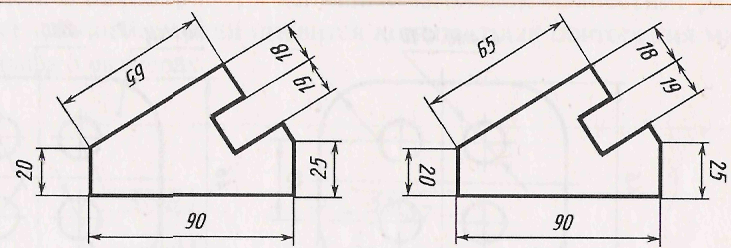

На каком чертеже правильно записаны размерные числа?
а) б) в) |
|
а |
|
|

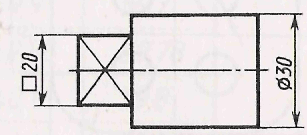

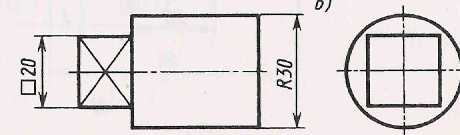

На каком чертеже правильно нанесены величины диаметра и квадрата?
а) б) |
|
б |
|
|

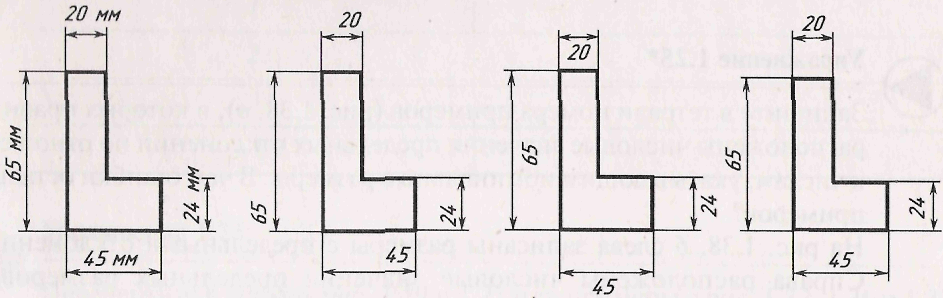

На каком чертеже правильно нанесены размерные числа?
а) б) в) г) |
|
г |
|
|
На
каком чертеже правильно нанесены
размерные числа?
а) б) в) г) |
|
б |
|
|

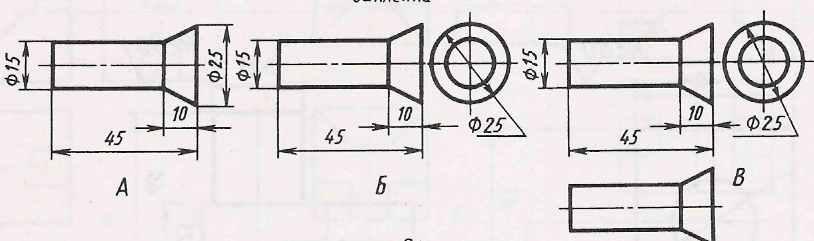

Какой
чертеж выполнен наиболее рационально? а) б) в) |
|
а |
|
|

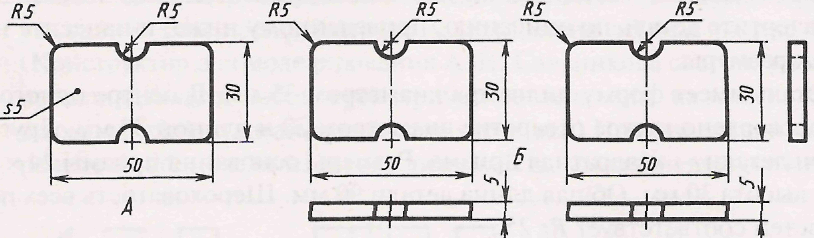

Какой чертеж выполнен наиболее рационально?
а) б) в) |
|
а |
|
|
Какой чертеж выполнен наиболее рационально?
а) б) в) |
|
а |
|
|
Определите минимальное, но достаточное количество видов, выявляющее форму предмета.
а) один вид б) два вида в) три вида |
|
а |
|
|
Определите минимальное, но достаточное количество видов, выявляющее форму предмета.
а) один вид б) два вида в) три вида |
|
в |
|
|
Определите минимальное, но достаточное количество видов, выявляющее форму предмета.
а) один вид б) два вида в) три вида |
|
б |
|
|
Определите минимальное, но достаточное количество видов, выявляющее форму предмета.
а) один вид б) два вида в) три вида |
|
а |
|
|
Определите минимальное, но достаточное количество видов, выявляющее форму предмета.
а) один вид б) два вида в) три вида |
|
|
|
|

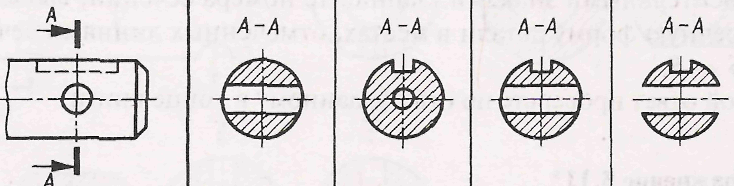

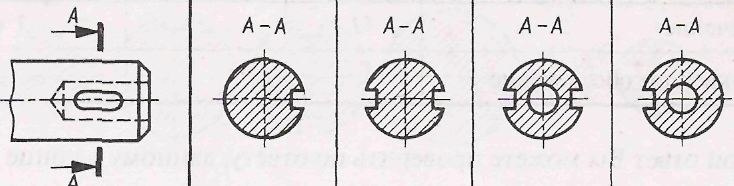

Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
б |
|
|

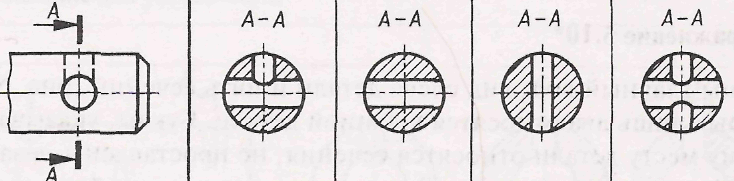

Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
в |
|
|
Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
а |
|
|
Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
В |
|
|
Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
г |
|
|
Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
г |
|
|
Какое из сечений соответствует направлению взгляда, форме предмета, правилам выполнения сечений?
а) б) в) г) |
|
Г |
|
|

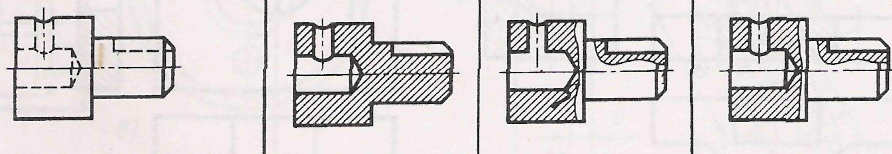

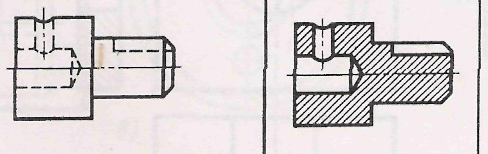

На каком из чертежей целесообразно применен разрез?
а) б) в) |
|
б |
|
|
На каком из чертежей целесообразно применен разрез?
а) б) в) |
|
а |
|
|
Найдите правильна выполненный фронтальный разрез.
а) б) в) |
|
в |
|
|
Найдите правильно выполненный разрез детали, имеющий ребра жесткости.
а) б) в) |
|
б |
|
|

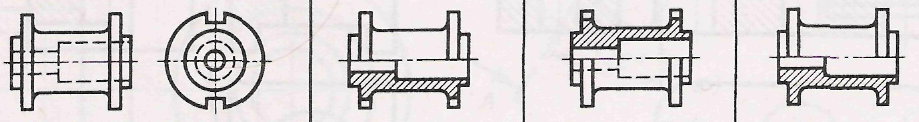

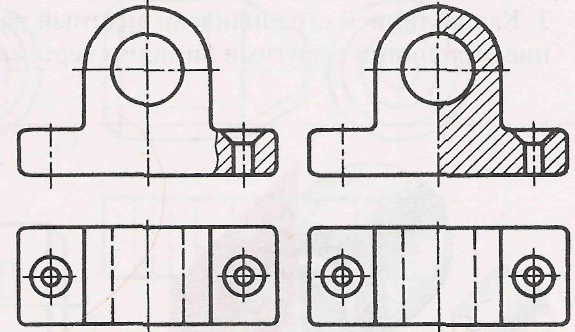

Найдите изображение детали с правильно выполненным соединением половины вида и половины разреза.
а) б) в) |
|
а |
|
|

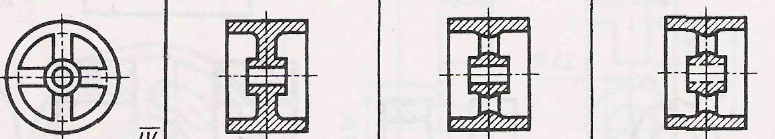

Найдите правильно выполненный разрез шкива.
а) б) в) |
|
б |
|
|

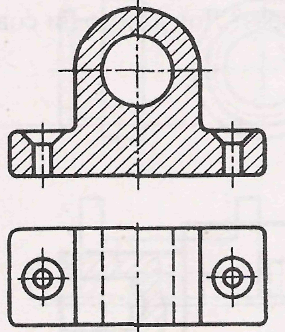

Где целесообразно применены и правильно выполнены разрезы?
а) б) в) |
|
в |
|
|
Где целесообразно применены и правильно выполнены разрезы?
а) б) в) |
|
б |
|
|
На каком из чертежей правильно показана наружная цилиндрическая резьба?
а) б) в) |
|
а |
|
|

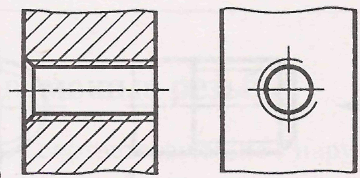

На каком из чертежей правильно показана внутренняя цилиндрическая резьба?
а) б) в) |
|
в |
|
|
На каком из чертежей правильно показана коническая резьба?
а) б) в) |
|
в |
|
|
На каком из чертежей правильно показана внутренняя коническая резьба?
а) б) в) |
|
в |
|
|

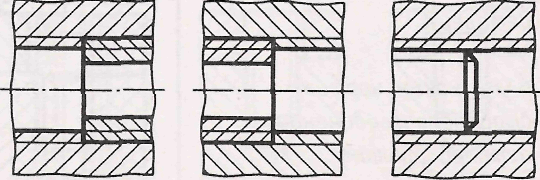

На каком из чертежей правильно изображена цилиндрическая резьба в разрезе?
а) б) в) |
|
б |
|
|

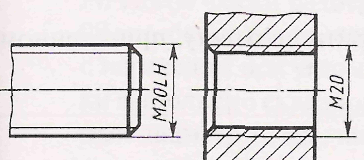

На каком чертеже резьба изображена неверно?
а) б) в) |
|
а |
|
|

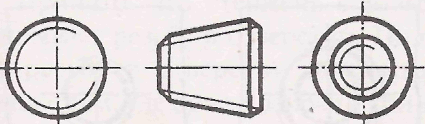

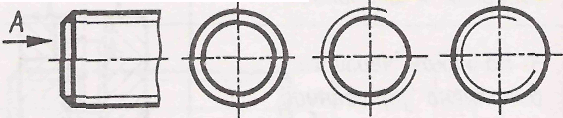

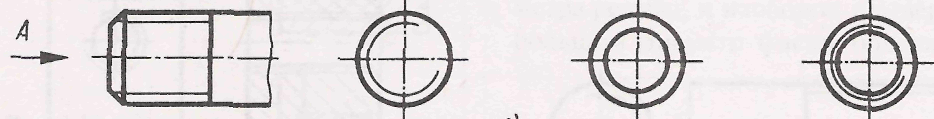

На каком чертеже правильно изображен вид по стрелке А для конических отверстий?
а) б) в) |
|
б |
|
|
На каком чертеже правильно изображен вид по стрелке А для цилиндрических отверстий?
а) б) в) |
|
б |
|
|
На каком чертеже правильно изображен вид по стрелке А для стержня?
а) б) в) |
|
а |
|
|

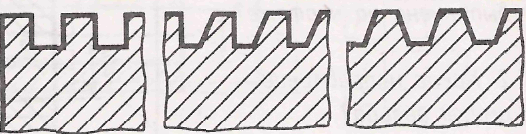

Профиль какой резьбы представлен на рисунке?
а) метрической б) трубной цилиндрической в) трапецеидальной г) упорной д) с нестандартным профилем |
|
д |
|
|
Профиль какой резьбы представлен на рисунке?
а) метрической б) трубной цилиндрической в) трапецеидальной г) упорной д) с нестандартным профилем |
|
в |
|
|
Профиль какой резьбы представлен на рисунке?
а) метрической б) трубной цилиндрической в) трапецеидальной г) упорной д) с нестандартным профилем |
|
а |
|
|
Профиль какой резьбы представлен на рисунке?
а) метрической б) трубной цилиндрической в) трапецеидальной г) упорной д) с нестандартным профилем |
|
б |
|
|
Профиль какой резьбы представлен на рисунке?
а) метрической б) трубной цилиндрической в) трапецеидальной г) упорной д) с нестандартным профилем |
|
г |
|
|
Из примеров, приведенных ниже, найдите в котором приведено правильное обозначение метрической резьбы с мелким шагом. а) М 481.5 – 8g б) Ø 481.5 – 8g в) М 48 – 8g |
|
а |
|
|

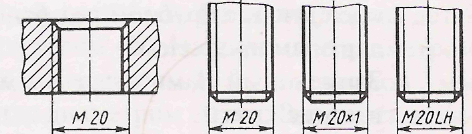

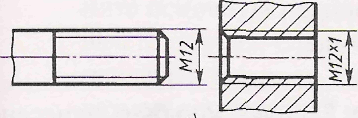

Можно ли ввернуть в отверстие стержень, изображенный на рисунке?
а) можно б) нельзя |
|
б |
|
|
Можно ли ввернуть в отверстие стержень, изображенный на рисунке?
а) нельзя б) можно |
|
а |
|
|

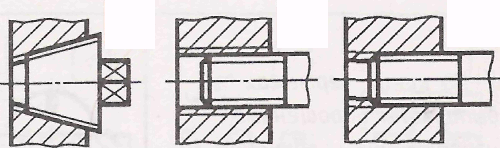

Какой стержень из изображенных можно ввернуть в отверстие?
а) б) в) |
|
а |
|
|

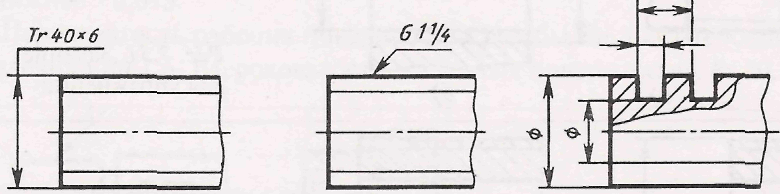

Укажите чертеж стержня с нестандартной резьбой.
а) б) в) |
|
в |
|
|
Укажите чертеж стержня, имеющего резьбу с углом профиля 30°.
а) б) в) |
|
а |
|
|
Какая резьба выполняется на стандартных крепежных деталях? а) трапецеидальная б) метрическая в) упорная |
|
б |
|
|

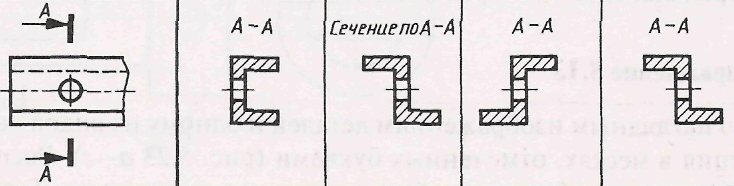

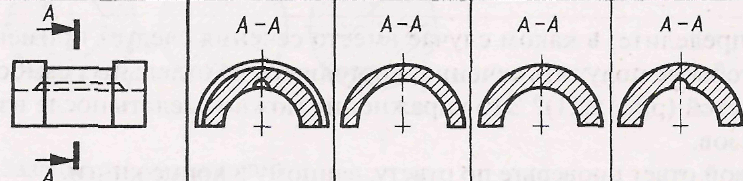

Какое изображение соответствует разрезу А-А?
а) б) в) |
|
б |
|
|

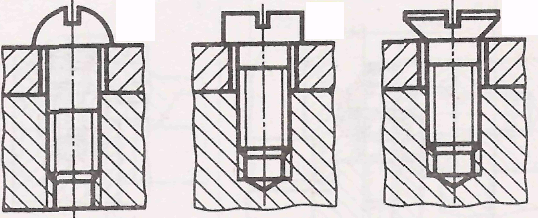

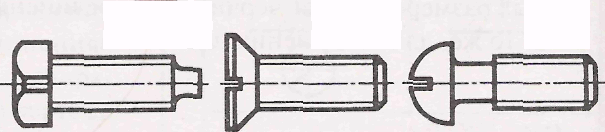

Какой винт имеет потайную головку?
а) б) в) |
|
б |
|
|
Какой винт имеет полукруглую головку?
а) б) в) |
|
в |
|
|

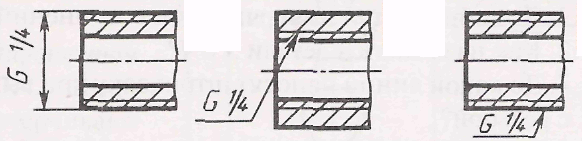

Укажите правильное обозначение трубной резьбы.
а) б) в) |
|
в |
|
|

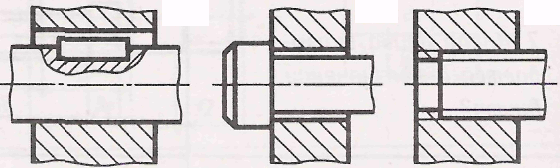

Укажите правильное изображение соединения винтом.
а) б) в) |
|
в |
|
|
Укажите неправильное изображение резьбового соединения
а) б) в) |
|
а |
|
|

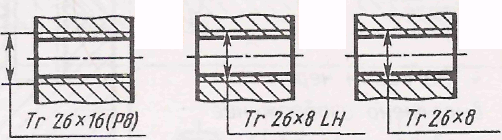

В какое отверстие можно ввернуть стержень с резьбой Tr 268?
а) б) в) |
|
в |
|
|

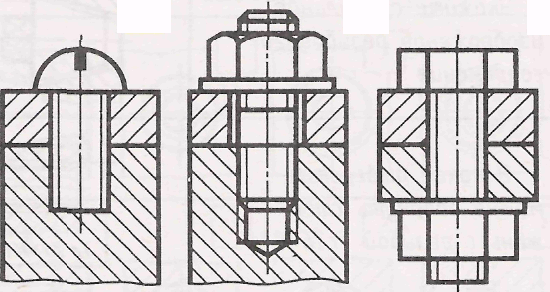

На каком чертеже выполнено изображение соединения болтом?
а) б) в) |
|
в |
|
|
На каком чертеже выполнено изображение соединения винтом?
а) б) в) |
|
а |
|
|
На каком чертеже выполнено изображение соединения шпилькой?
а) б) в) |
|
б |
|
|

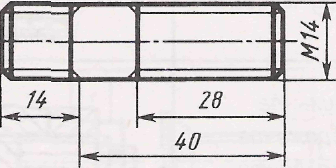

Укажите длину ввинчиваемого конца шпильки.
а) 14 б) 28 в) М14 |
|
а |
|
|
Укажите резьбовое соединение деталей
а) б) в) |
|
в |
|
|
Укажите соединение деталей шпонкой.
а) б) в) |
|
а |
|
|

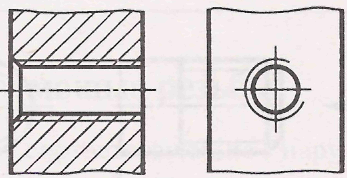

Укажите правильное изображение отверстия с резьбой по стрелке А.
а) б) в) |
|
б |
|
|

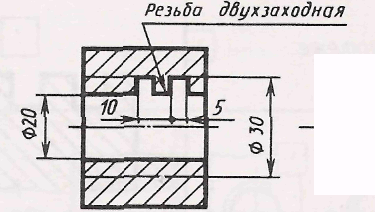

Какая резьба выполнена на чертеже?
а) стандартная б) нестандартная |
|
б |
|
|

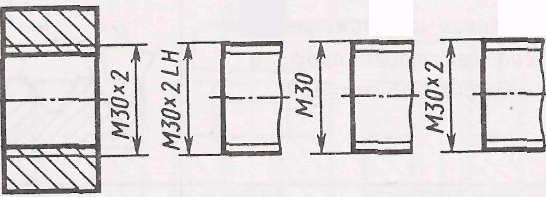

Какое направление имеет резьба?
а) правое б) левое |
|
а |
|
|
Укажите правильное изображение резьбового соединения.
а) б) в) |
|
а |
|
|
На каком чертеже выполнен профиль трапецеидальной резьбы?
а) б) в) |
|
в |
|
|
Какой винт можно ввернуть в изображенную гайку?
а) б) в) |
|
в |
|
|
Укажите правильное изображение стержня с резьбой по стрелке А
а) б) в) |
|
в |
|
|

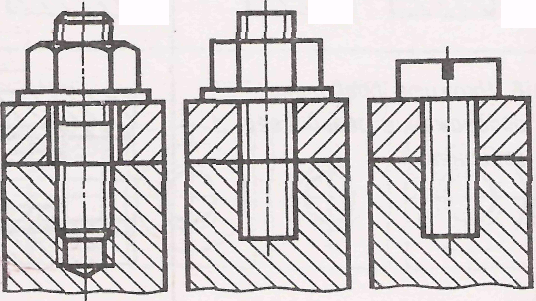

На каком чертеже выполнено подробное изображение соединения деталей?
а) б) в) |
|
а |
|
|
На каком чертеже выполнено соединение деталей винтом?
а) б) в) |
|
в |
|
|
На каком чертеже выполнено соединение деталей шпилькой?
а) б) в) |
|
б |
|
|
Какое обозначение соответствует изображенной гайке?
а) Гайка М201.5 ГОСТ 5915 – 70 б) Гайка 2М201 ГОСТ 5915 – 70 в) Гайка 2М20.5 ГОСТ 5915 – 70 |
|
б |
|
|

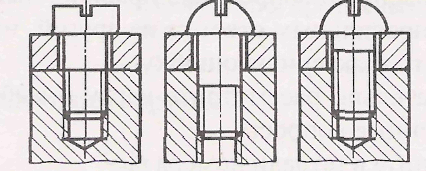

Укажите правильное соединение винтом.
а) б) в) |
|
Б |
|
|
Какое изображение на чертеже является основным? Как его называют? а) вид сверху б) вид спереди, главный вид в) местный вид |
|
б |
|
|
В каких пределах можно выбирать толщину S сплошной основной линии на чертежах? а) от 2 до 2.5 мм б) от 0,7 до 1,5 мм. в) от 0.3 до 0.7 мм |
|
б |
|
|
Какую длину предмета надо указать на размерной линии, если длина предмета 100 мм, а масштаб изображения 1:2? а) 50 мм б) 100 мм в) 150мм |
|
б |
|
|
Как понимать надпись 4 45°? а) размер фаски б) размер метрической резьбы в) предельное отклонение |
|
а |
|
|
Как классифицируют резьбы по числу заходов? а) правая, левая б) внутренняя, наружная в) однозаходная, многозаходная. |
|
в |
|
|
Чему должен быть равен раствор циркуля при делении окружности на шесть равных частей? а) диаметру окружности б) радиусу этой окружности |
|
б |
|
|

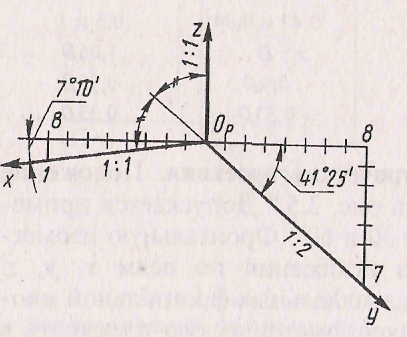

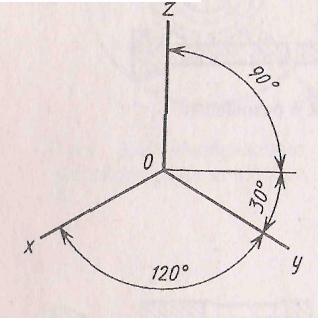

Как располагаются оси в прямоугольной изометрической проекции?
а) б) |
|
а |
|
|
Как располагаются оси прямоугольной диметрической проекции?
а) б) |
|
б |
|
|
Учитывают ли масштаб при нанесении на чертеже числовых размеров? а) учитывают б) нет, всегда указывают действительные размеры в) не учитывают только в сборочном чертеже |
|
б |
|
|
На урок инженерной графики преподаватель принёс предмет и поставил его на видное место. Контур этого предмета для всех учащихся был одним и тем же. Что это был за предмет? а) призма б) цилиндр в) конус г) шар |
|
г |
|
|
Приведите производственный пример комплекта. а) набор резцов для токарного станка б) двигатель в) корпус двигателя |
|
а |
|
|
В какой последовательности записывают координаты в обозначении точки? а) z, y, x б) y, z, x в) x, y, z |
|
в |
|
|
Какова высота строчных букв шрифта размера 10? а) 5мм б) 7 мм в) 10 мм |
|
б |
|
|
В чём состоит условность при вычерчивании в разрезе деталей с ребром жёсткости? а) ребро жёсткости и тонкие стенки в разрезе не штрихуют б) ребро жесткости и тонкие стенки в разрезе не показывают в) ребро жёсткости и тонкие стенки в разрезе показывают штриховыми линиями |
|
а |
|
|
Чем определяется размер чертёжного шрифта? а) высотой заглавных прописных букв б) высотой строчных букв |
|
а |
|
|
Можно ли выполнить чертёж в масштабе 1:3? а) можно б) такой масштаб ГОСТом не предусмотрен, нельзя в) можно, если это сборочный чертеж |
|
б |
|
|
Как называют линию не параллельную плоскостям проекции П1, П2, и П3? а) общего положения б) линия уровня в) профильно – проецирующая прямая |
|
а |
|
|
На каком расстоянии проводят рамку чертежа слева? а) 10 мм б) 20 мм в) 5 мм |
|
б |
|
|
Чему равен ход у четырёхзаходной резьбы? а) один шаг б) два шага в) четыре шага |
|
в |
|
|
Как называется плавный переход одной линии в другую? а) сопряжение б) выравнивание в) эллипс |
|
а |
|
|
Укажите координаты точки С лежащей в начале координат? а) С (5;10;15) б) C (0; 0; 0) в) С (0; 0; 5) |
|
б |
|
|
Как классифицируют резьбы по форме поверхности, на которой она нарезана? а) цилиндрическая и коническая б) наружная и внутренняя в) правая и левая |
|
а |
|
|
Где даются сведения о масштабе, в котором вычерчена деталь? а) в спецификации б) в поле чертежа в) в графе основной надписи |
|
в |
|
|
Укажите многогранники а) шар, тор, конус, призма б) конус, цилиндр, шар, тор в) призма, пирамида |
|
в |
|
|
Сколько форматов А2 содержится в формате А1? а) 2 б) 3 в) 4 г) 8 |
|
а |
|
|
Какие данные не указывают в рамке основной надписи эскиза детали? а) название детали б) марка и наименование материала в) параметры шероховатости поверхности г) фамилия разработчика |
|
в |
|
|
Определите размеры формата А 4. а) 148 × 210; б) 210 × 297; в) 297 × 420. |
|
б |
|
|
Определите размер дополнительного формата А4х3 а) 148 × 210; б) 210 × 297; в) 297 × 630. |
|
в |
|
|
Сплошная основная (толстая) линия применяется для изображения а) линий видимого контура; б) линий перехода видимых; в) линий контурных сечений; г) верны все ответы. |
|
Г |
|
|
Сплошная волнистая линия применяется для изображения а) линии обрыва; б) линии разграничения вида и разреза; в) верны оба ответа. |
|
в |
|
|
Деталью называют изделие, изготовленное из однородного по наименованию и марки материала без применения сборочных операций. Определите деталь. а) вал ; б) корпус; в) гайка; г) верны все ответы. |
|
г |
|
|
Что относят к элементам детали а) фаски ; б) проточки; в) отверстия; г) верны все ответы. |
|
г |
|
|
Определите сборочную операцию а) свинчивание ; б) ковка; в) растачивание. |
|
а |
|
|
Определите сборочную операцию а) склеивание ; б) сверление; в) точение. |
|
а |
|
|
Определите комплект а) готовальня ; б) штангенциркуль; в) транспортир. |
|
а |
|
|
Изображение разреза отличают от вида по наличию а) штриховки ; б) волнистой линии; в) штриховой линии. |
|
а |
|
|
Определите простой разрез а) местный; б) наклонный; в) верны оба ответа. |
|
в |
|
|
Определите простой разрез а) фронтальный; б) ступенчатый; в) ломаный. |
|
а |
|
|
Допустимо ли на изображении предмета совмещать половину вида и половину разреза а) да; б) нет; в) да, если деталь сложная. |
|
а |
|
|
В продольных разрезах нерассеченными показывают а) проточки ; б) ребра жесткости; в) канавки. |
|
б |
|
|
Выносным элементом называют а) вид ; б) дополнительное, отдельное изображение, обычно увеличенное, какой-либо части предмета; в) вынесенное сечение. |
|
б |
|
|
Применение условностей и упрощений а) усложняет работу чертежника; б) облегчает и ускоряет процесс выполнения чертежа; в) усложняет чтение чертежа. |
|
б |
|
|
Как упрощенно показывают на чертеже повторяющиеся элементы а) показывают все элементы; б) показывают половину; в) полностью показывают один- два элемента, остальные изображают упрощенно или условно. |
|
в |
|
|
Как условно выделяют на чертежах плоские поверхности детали а) применяют знак « квадрат» □ б) применяют слово прямоугольник; в) на них проводят диагонали сплошными тонкими линиями. |
|
в |
|
|
Как условно сокращают на чертежах изображение предметов большой длины а) обрывают изображение; б) такие детали изображают с разрывами; в) выбирают для изображения большой формат. |
|
б |
|
|
Штриховку на чертежах металлических изделий наносят под углом а) 35° ; б) 45° ; в) 75°. |
|
б |
|
|
Частота штриховки выбирается в пределах а) 1-5мм ; б) 1-20мм; в) 1-10мм. |
|
в |
|
|
Под каким углом кроме < 45° следует штриховать деталь а) 30° ; б) 60°; в) верны оба ответа. |
|
в |
|
|
Линии штриховки проводят с наклоном а) только влево; б) только вправо; в) влево или вправо, но всегда в одну и ту же сторону на все сечения, относятся к одной и той же детали. |
|
в
|
|
|
Какие размеры называют габаритными а) размеры диаметров отверстий; б) размер резьбы; в) размеры, определяющие предельные внешние или внутренние очертания деталей. |
|
в |
|
|
В каких единицах измерения указывают на чертежах линейные размеры без обозначения единицы измерения а) в метрах б) в миллиметрах; в) в сантиметрах. |
|
б |
|
|
В каких единицах указывают угловые размеры а) в радианах; б) в секундах, минутах, часах, в) в градусах, минутах и секундах с обозначением единицы измерения. |
|
в |
|
|
В каких случаях размерные числа указывают простой дробью а) когда размеры измерены в метрах; б) когда размеры элементов измерены в дюймах (½); в) размеры измерены в квадратных метрах. |
|
б |
|
|
Допускается ли повторять на чертеже один и тот же размер на разных видах а) да ; б) нет; в) да, если деталь сложная. |
|
б |
|
|
Допускается ли разделять линиями чертежа размерные числа а) да; б) нет; в) можно только осевой линей. |
|
б |
|
|
Допустим ли разрыв основной линии чертежа в местах пересечения со стрелками размерных линий а) нет; б) да; в) допускается. |
|
б |
|
|
Допустим ли разрыв выносной линии в месте пересечения этой линии со стрелками размерных линий а) нет; б) да; в) допускается только в некоторых случаях. |
|
б |
|
|
Допускается ли замена стрелок засечками а) нет; б) иногда; в) да, при недостатке места для стрелок на размерных линиях. |
|
в |
|
|
Допускается ли замена стрелок на размерных линиях точками а) да, при недостатке места для стрелок; б) иногда; в) нет. |
|
а |
|
|
В каких случаях на чертеже при нанесении размеров используют такой знак «□» а) для обозначения размера прямоугольника; б) для обозначения размера квадрата; в) для обозначения периметра многоугольника. |
|
б |
|
|
Какой знак применяют для обозначения уклона а) Є ; б)
в) >. |
|
в |
|
|
Какой знак применяют для обозначения конусности а) > ; б) Є; в) . |
|
в |
|
|
Определите правильное обозначение фаски а) 2×45°; б) 2×30°; в) 2×60°. |
|
а |
|
|
Ход винтовой линии это а) расстояние между выступами и впадиной. б) расстояние, пройденное точкой вдоль образующей цилиндра за один оборот. в) расстояние между первым и последним витком резьбы. |
|
б
|
|
|
В зависимости от направления винтовой линии различают резьбы. а) правую; б) коническую; в) трапециидальную; г) метрическую. |
|
а |
|
|
В зависимости от направления винтовой линии различают резьбу а) метрическую б) левую; в) дюймовую; г) трубную. |
|
б |
|
|
Какую форму может иметь профиль резьбы а) равнобокой трапеции; б) треугольника с углом при вершине 55°; в) прямоугольника; г) верны все ответы. |
|
г |
|
|
Какую форму может иметь профиль резьбы а) неравнобокой трапеции; б) треугольника с углом 60°; в) круглой г) верны все ответы. |
|
г |
|
|
На каких поверхностях нарезают резьбу а) на шаровой; б) на конической; в) на шестигранной поверхности. |
|
б |
|
|
На каких поверхностях нарезают резьбу а) на шаровой; б) на цилиндрической; в) на тороидальной. |
|
б |
|
|
На какой поверхности в гайке нарезана резьба а) на наружней; б) внутренней; в) на торцевой. |
|
б |
|
|
Определите обозначение резьбы с мелким шагом а) М24; б) М24LH; в) М24×1.5. |
|
в |
|
|
Определите обозначение резьбы с крупным шагом а) М20×3(Р1); б) М20; в) М20 ×1,5LH. |
|
б |
|
|
В каких случаях применяют резьбы с мелким шагом а) если диаметр поверхности меньше 10 мм ; б) если надо получить герметичное соединение в) если надо получить прочное соединение. |
|
б |
|
|
В каких случаях применяют резьбу с крупным шагом а) для нарезки резьбы на тонкостенных деталях б) для получения герметичных соединений; в) для получения прочных соединений. |
|
в |
|
|
В каких случаях применяют резьбу с мелким шагом а) для получения герметичных соединений; б) для нарезки резьбы на тонкостенных деталях; в) для предохранения от быстрого самоотвинчивания при вибрациях и сотрясениях; г) верны все ответы. |
|
г |
|
|
В каких случаях оправданно применения резьбы с крупным шагом а) для предохранения от быстрого самоотвинчивания при сотрясениях ; б) для получения прочных соединений; в) для предохранения от быстрого самоотвинчивания при вибрациях. |
|
б |
|
|
Какие преимущества имеют конические резьбы по сравнению с цилиндрическими а) позволяют получить герметичные соединения без применения уплотняющих средств; б) позволяет получить равномерное распределение нагрузки между витками резьбы; в) позволяет сокращать время на разборку и сборку соединения; г) верны все ответы. |
|
г |
|
|
Определите обозначение наружней трубной конической резьбы а) G ½ б) R ½ в) S 24×2 |
|
б |
|
|
Определите обозначение внутренней трубной конической резьбы а) Rc ½; б) Tr 20×2; в) Кр 12×2,54. |
|
а
|
|
|
Для чего используют ходовые резьбы а) для передачи вращательного момента; б) для преобразования вращательного движения в поступательное; в) для передачи мощности. |
|
б |
|
|
Какие типы резьб применяют в качестве ходовых а) трапециидальную; б) упорную; в) прямоугольную; г) верны все ответы. |
|
г |
|
|
Определите ходовую резьбу а) метрическая; б) круглая; в) прямоугольная. |
|
в |
|
|
Определите ходовую резьбу а) трубная б) трапецеидальная; в) коническая. |
|
б |
|
|
Определите ходовую резьбу а) коническая трубная; б) коническая метрическая; в) прямоугольная. |
|
в |
|
|
Какой инструмент используют для нарезки резьбы а) фрезу; б) метчик; в) сверло. |
|
б |
|
|
Какой инструмент используют для нарезки резьбы а) плашку; б) напильник; в) шлифовальный круг. |
|
а |
|
|
Какой инструмент используют для нарезки резьбы а) резец; б) кернер; в) штангенциркуль. |
|
а |
|
|
Какая деталь является крепежной а) втулка; б) болт; в) вал. |
|
б |
|
|
Какая деталь является крепежной а) гайка; б) корпус; в) пробка. |
|
а
|
|
|
Какая деталь является крепежной а) маховик; б) рукоятка; в) шпилька. |
|
в |
|
|
Какая деталь является крепежной а) винт; б) шпиндель; в) золотник. |
|
а |
|
|
Какая деталь является крепежной а) болт; б) винт; в) гайка; г) верны все ответы. |
|
г |
|
|
Какие детали используют в трубных соединениях а) втулки; б) фитинги; в) винты. |
|
б |
|
|
Шпоночные соединения относят а) к неразъемным соединением; б) к разъемным соединением; в) к крепежным соединением. |
|
б |
|
|
Определите разъемные соединения а) шлицевое; б) шпоночное; в) резьбовое; г) верны все ответы. |
|
г |
|
|
Что называют заклепкой а) цилиндрический стержень; б) цилиндрический стержень имеющий на одном конце головку; в) конический стержень. |
|
б |
|
|
Определите заклепку а) стержень с полукруглой головкой; б) стержень с потайной головкой; в) стержень с полупотайной головкой; г) верны все ответы. |
|
г |
|
|
Определите классификацию заклепочного шва а) тавровое; б) внахлест, встык с одной и двумя накладками; в) угловое. |
|
б
|
|
|
Какой линией на чертежах изображают видимый сварочной шов а) тонной линией; б) волнистой линией; в) сплошной основной линией |
|
в |
|
|
Какой линией на чертежах изображают невидимый сварной шов а) штрихпунктирной линией; б) разомкнутой; в) штриховой. |
|
в |
|
|
Определите условный знак сварного шва а)
|
|
а |
|
|
Какой линией изображают на чертеже паяный шов а) сплошной основной линией толщиной 2S; б) разомкнутой линией; в) штрихпунктирной утолщенной. |
|
а |
|
|
Какой линией изображают клееный шов а) сплошной основной, толщиной равной S; б) сплошной основной, толщиной 2S; в) линией с изломами. |
|
б |
|
|
Где указывают марку припоя а) в спецификации; б) в технических требованиях; в) в расчетно-пояснительной записке. |
|
б |
|
|
Указывают ли шероховатость поверхности паянного шва а) да, при необходимости; б) нет; в) по собственному усмотрению. |
|
а |
|
|
Где указывают марку клея а) в спецификации; 2) в технических требованиях; в) в расчетно-пояснительной записке. |
|
б |
|
|
Где помещают требования к качеству швов, выполненных пайкой а) в специальной таблице; б) в основной надписи; в) в технических требованиях, а на полке мини- выноски делают ссылку на соответствующей пункт технических требований. |
|
в |
|
|
Где помещают требования к качеству швов, выполненных пайкой а) в технических требованиях, а на полке линии- выноски делают ссылку на соответствующий пункт технических требований; б) в спецификации; в) в специальной таблице. |
|
а |
|
|
На сборочных чертежах в разрезах и сечениях сварные изделия из однородного материала штрихуют как монолитное тело, изображая границы деталями сварного изделия а) да; б) нет; в) да, если сборочный чертеж сложный. |
|
а |
|
|
На сборочных чертежах в разрезах и сечениях паянные изделия из однородного материала штрихуют как монолитное тело, изображая границы между деталями паянного изделия. а) да; б) нет; в) да, если сборочный чертеж сложный. |
|
а |
|
|
На сборочных чертежах в разрезах и сечениях клееные изделия из однородного материала штрихуют как монолитное тело, изображая границы между деталями клееного изделия. а) нет; б) да; в) да, если сборочный чертеж сложный. |
|
б |
|
|
Как называют меньшее по диаметру зубчатое колесо зубчатой передачи а) шестерня; б) шатун; в) шаблон. |
|
а |
|
|
Что такое эскиз а) чертеж выполненный от руки на любой бумаге; б) чертеж выполненный на чертежной бумаге с помощью инструмента; в) чертеж выполненный с помощью машинной графики. |
|
а |
|
|
Какое количество видов выбирают при выполнении эскизов а) минимальное; б) максимальное; в) минимальное и достаточное число видов, разрезов и сечений для полного и ясного представления о детали. |
|
в |
|
|
Надо ли проставлять параметры шероховатости на эскизах а) да; б) нет; в) в этом нет необходимости. |
|
а |
|
|
При вычерчивании эскизов нужно ли соблюдать проекционную связь а) нет; б) да; в) в этом нет необходимости. |
|
б |
|
|
При выполнении эскиза детали надо установить материл, из которого она изготовлена а) да; б) нет; в) да, если потребует заказчик. |
|
а |
|
|
Что такое рабочий чертеж а) чертеж, выполненный от руки на бумаге в клетку; б) чертеж, выполненный от руки на миллиметровой бумаге. в) чертеж выполненный чертежным инструментом в масштабе, выбранном по ГОСТ 2. 302-68 с соблюдением правил геометрического и проекционного черчения. |
|
в |
|
|
На какие детали в изделии допускается не выполнять рабочие чертежи а) на покупные детали, подвергаемые антикоррозионному покрытию; б) на покупные детали, подвергаемые декоративному покрытию; в) на детали из сортового и фасонного материала, полученные отрезкой без последующей обработки; г) верны все ответы. |
|
г |
|
|
Какое количество изображений должен содержать рабочий чертеж а) максимальное количество видов; б) минимальное, но достаточное число изображений (видов, разрезов, сечений, выносных элементов); в) минимальное количество видов. |
|
б |
|
|
В рабочих чертежах должна быть сведения о: а) шероховатости поверхностей; б) обозначение предельных отклонений формы и расположения поверхностей; в) сведения о материале; г) верны все ответы. |
|
г |
|
|
В рабочих чертежах должны быть сведения а) необходимые размеры с их предельными отклонениями; б) сведения о материале, термической обработке, покрытии отделке; в) технические требования; г) все ответы верны. |
|
г |
|
|
В каких случаях на чертеже детали изготовленной гибкой помещают развертку а) если изображение детали, изготовленное гибкой, не определяет форму и размеры элементов, то на чертеже помещают её развертку; б) для всех деталей изготовленных гибкой; в) если формат не загружен чертежом. |
|
а |
|
|
Как обозначают развертку на чертеже а)
|
|
а |
|
|
Как указывают места изгиба в развертках а) штриховой линией; б) тонкой линией; в) штрихпунктирной тонкой линией с двумя точками. |
|
в |
|
|
Что называют спецификацией а) называют документ, определяющий состав сборочной единицы, комплекса, комплекта; б) содержание расчетно-пояснительной записки; в) технические условия. |
|
а |
|
|
В каком порядке располагают разделы спецификации а) документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты; б) материалы, сборочные единицы, прочие изделия; в) сборочные единицы, стандартные изделия, детали. |
|
а |
|
|
Сборочный чертеж должен содержать а) пояснительную записку; б) изображение сборочной единицы, позволяющее осуществлять ее сборку и контроль, на сборочных чертежах допускается помещать дополнительные схематические изображения соединения и расположения составных частей изделия; в) сведения о предприятии изготовителя. |
|
б |
|
|
Сборочный чертеж должен содержать а) пояснитеьную записку; б) размеры, предельные отклонения и другие параметры и требования которые должны быть выполнены и проконтролированы по данному сборочному чертежу; в) сведения об испытаниях изделия. |
|
б |
|
|
Сборочный чертеж должен содержать а) технические условия эксплуатации; б) номера позиций составных частей (деталей) входящих в изделие; в) пояснительную записку; |
|
б |
|
|
Сборочный чертеж должен содержать а) пояснительную записку; б) основные характеристики изделия; в) сведения об испытаниях. |
|
б |
|
|
Сборочный чертеж должен содержать а) габаритные размеры изделия; б) все размеры изделия; в) не должен иметь размеров. |
|
а |
|
|
Сборочный чертеж должен содержать а) все размеры изделия; б) установочные и присоединительные размеры, а также необходимые справочные размеры; в) не должен иметь размеров. |
|
б |
|
|
Допускается ли на сборочном чертеже изображать перемещающие части изделия а) в крайнем положении; б) в промежуточном положении; в) верны оба ответа. |
|
в |
|
|
Допускается ли на сборочном чертеже изделия помещать изображение пограничных изделий (обстановку); а) да; б) нет; в) допускается, с разрешения руководителя. |
|
а |
|
|
Допускается ли на сборочном чертеже не показывать а) фаски, скругления, протоки; б) углубления, выступы, накатки; в) насечки, оплетки и другие мелкие элементы. г) верны все ответы. |
|
г |
|
|
Допускается ли на сборочном чертеже не показывать а) резьбу; б) зазоры между стержнями и отверстиями; в) номера позиций деталей. |
|
б |
|
|
Допускается ли на сборочном чертеже не показывать а) резьбу; б) крышки, щиты, кожухи, перегороди и то есть, если необходимо показывать закрытые или составные части изделия; в) габаритные размеры. |
|
б |
|
|
Допускается ли на сборочном чертеже не показывать а) номера позиций деталей б) надписи на таблицах, Фиминых планках, шкалах и других подобных деталях, так же другие маркировочные и технические данные и надписи на изделии, изображая только контур таблички, лани и тому подобные. |
|
б |
|
|
С каким наклоном пишется чертежный шрифт типа Б по ГОСТ 2. 04-81 а) 65°; б) 75°; в) 85°. |
|
б |
|
|
Разрез- это изображения предмета а) мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относятся к данному разрезу и не влечет за собой изменение других изображений того же предмета; б) полученное после выполнения разреза детали ножовкой; в) верны оба ответа. |
|
а |
|
|
Как должен быть отмечен в чертеже дополнительный вид а) А; б) А-А; в) А (увел). |
|
а |
|
|
Изображение отдельного, ограниченного места поверхности предмета называется а) дополнительным видом; б) местным видом; в) местным разрезом. |
|
б |
|
|
Местный вид всегда должен быть ограничен линий обрыва а) да; б) нет; в) нет верных ответов. |
|
б |
|
|
Местный вид не всегда ограничивается линией обрыва а) утверждение верно; б) утверждение не верно; в) нет верных ответов. |
|
а |
|
|
Разрез, служащий для выяснения устройства предмета лишь в отдельном, ограниченном месте, называется а) горизонтальным; б) местным; в) фронтальном. |
|
б |
|
|
Местный разрез выделяется на виде а) сплошной линией; б) сплошной волнистой линией; в) штриховой линией. |
|
б |
|
|
Допускается ли соединять часть вида с частью разреза на изображении деталей а) нет; б) да; в) нет, так как усложняется изображение. |
|
б |
|
|
При соединении части вида с частью разреза их разделяют а) сплошной тонкой линией; б) сплошной волнистой линией; в) штриховой линией. |
|
б |
|
|
Половинчатый разрез применяются для изображения а) асимметричных деталей; б) симметричных деталей; в) любых деталей. |
|
б |
|
|
При выполнении половинчатого разреза границей между видом и разрезом служит а) осевая линия; б) штриховая линия; в) волнистая линия. |
|
а |
|
|
В каких случаях допускается изображать половину вида или немного более половины а) если вид симметричен; б) если вид не симметричен; в) в любом случае. |
|
а |
|
|
В каких случаях допускается изображать на чертеже половину разреза или немного более половины а) если разрез симметричен; б) если разрез не симметричен; в) в любом случае. |
|
а |
|
|
Допускается ли на чертежах заменять технологические кривые прямыми линиями а) нет; б) да; в) нет верного ответа. |
|
б |
|
|
Шарики в разрезах показывают а) разрезанным; б) не разрезанным; в) разрезанным на половину. |
|
б |
|
|
Общее количество размеров на чертеже должно быть а) максимальным; б) произвольным; в) минимальным, но достаточным для изготовления и контроля изделия. |
|
в |
|
|
Для чего нужны на чертеже справочные размеры а) для усложнения чертежа; б) их указывают для большего удобства пользования чертежом; в) для загрузки формата. |
|
б |
|
|
Каким знаком отмечают на чертежах справочные размеры а) * б) < в) > |
|
а |
|
|
На каком расстоянии от контурной лини должна находиться размерная линия а) 2 мм; б) 10 мм; в) 20 мм. |
|
б |
|
|
Допускается ли использовать осевые линии в качестве размерных а) да; б) нет; в) допускается, если вам негде нанести размер. |
|
б |
|
|
При нанесении размерного числа осевые линии а) прерывают; б) не прерывают; в) их переносят. |
|
а |
|
|
При нанесении размерного числа линии штриховки а) не прерывают; б) прерывают; в) на заштрихованной поверхности размеры не наносят. |
|
б |
|
|
При нанесении размера радиуса перед размерным числом помещают а) прописную букву R; б) пишут слово радиус; в) пишут размер дуги. |
|
а |
|
|
Где наносят знак (конусности) а) перед размерным числом;( v1:5); б) за размерным числом(1:5 v); в) оба ответа правильны. |
|
а |
|
|
Размеры нескольких одинаковых элементов изделия наносят а) один раз; б) два раза; в) столько раз, сколько таких элементов имеется в чертеже. |
|
а |
|
|
Где наносят знак >(уклона) а) перед размерным числом;(>1:5); б) за размерным числом(1:5 >); в) оба ответа правильны. |
|
а |
|
|

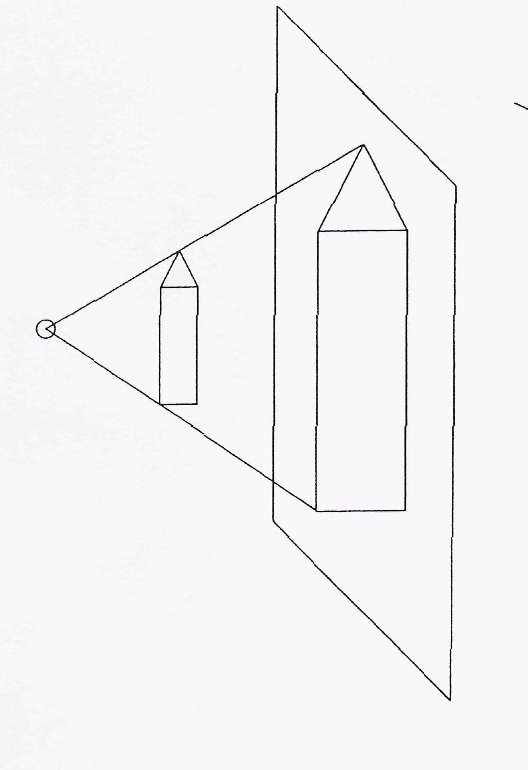

Какой вид проецирования изображен на чертеже
а) центральное; б) параллельное прямоугольное; в) параллельное касательное. |
|
а |
|
|

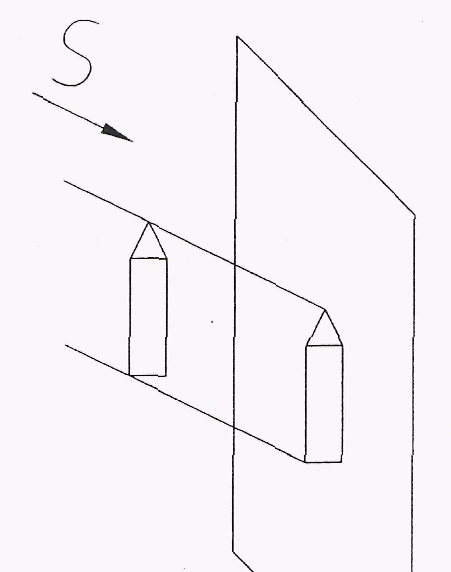

Какой вид проецирования изображен на чертеже
а) центральное; б) параллельное прямоугольное; в) параллельное косоугольное. |
|
в |
|
|

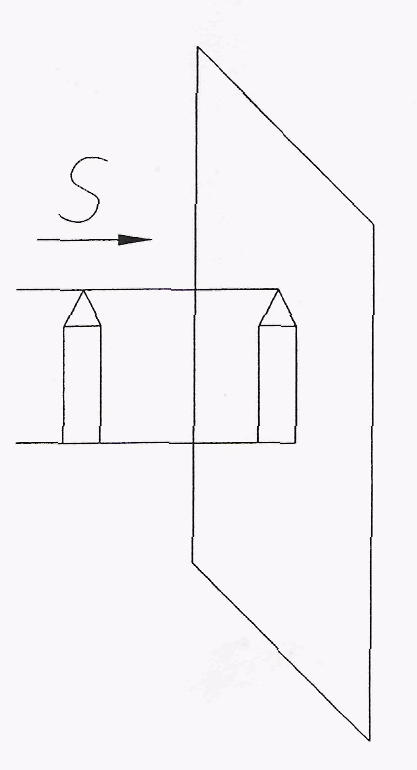

Какой вид проецирования изображен на чертеже
а) центральное; б) параллельное прямоугольное; в) параллельное косоугольное. |
|
б |
|
|

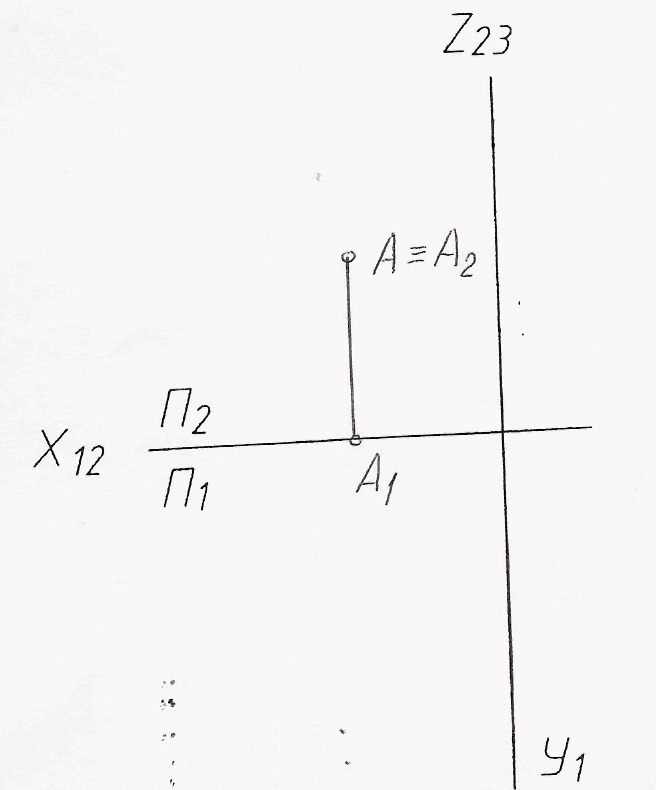

Укажите положение точки А
а) А- является точкой общего положения; б) точка А принадлежит фронтальной плоскости; в) точка принадлежит горизонтальной плоскости. |
|
а |
|
|
Укажите положение точки А
а) А- является точкой общего положения; б) А принадлежит фронтальной плоскости проекций; в) А принадлежит горизонтальной плоскости проекций. |
|
б |
|
|

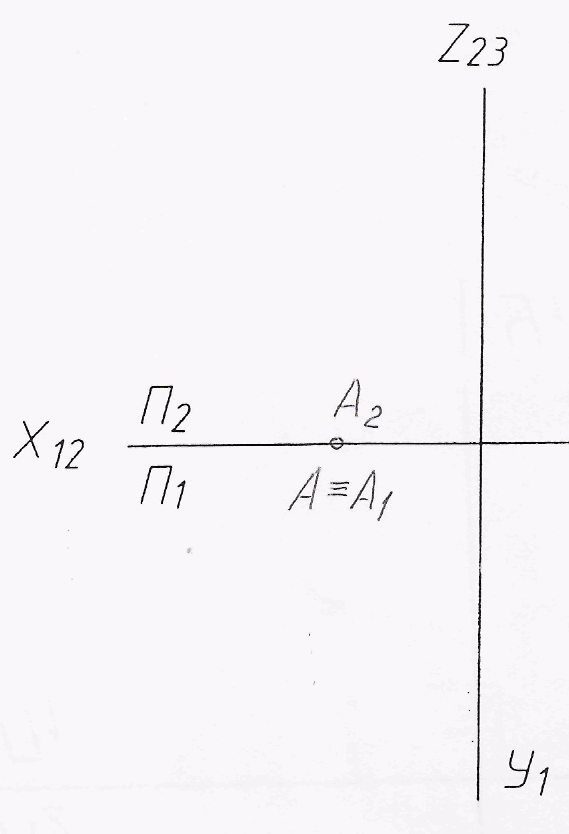

Укажите положение точки А
а) А – является точкой общего положения; б) А принадлежит горизонтальной плоскости проекций; в) А принадлежит фронтальной плоскости проекций. |
|
б |
|
|
Укажите положение точки А
а) А – является точкой общего положения; б) А принадлежит оси Х; в) А находится начале координат. |
|
б |
|
|

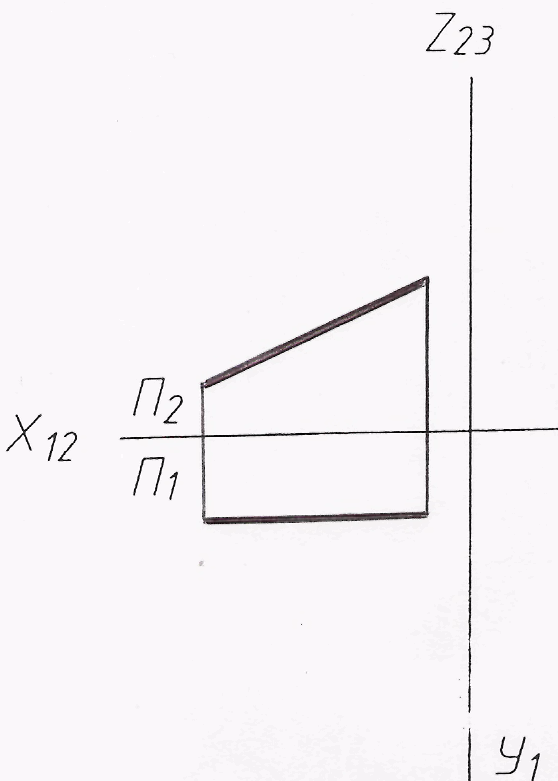

Какая прямая изображена на чертеже
а) фронтальная; б) горизонтальная; в) общего положения. |
|
в |
|
|
Какая прямая изображена на чертеже
а) фронтальная; б) общего положения; в) горизонтальная. |
|
в |
|
|
Какая прямая изображена на чертеже
а) горизонтальная; б) фронтальная; в) общего положения. |
|
б |
|
|
Какая прямая изображена на чертеже
а) общего положения; б) фронтальная; в) горизонтально- проецирующая. |
|
в |
|
|
Какая прямая изображена на чертеже
а) общего положения; б) горизонтальная; в) фронтально- проецирующая. |
|
в |
|
|

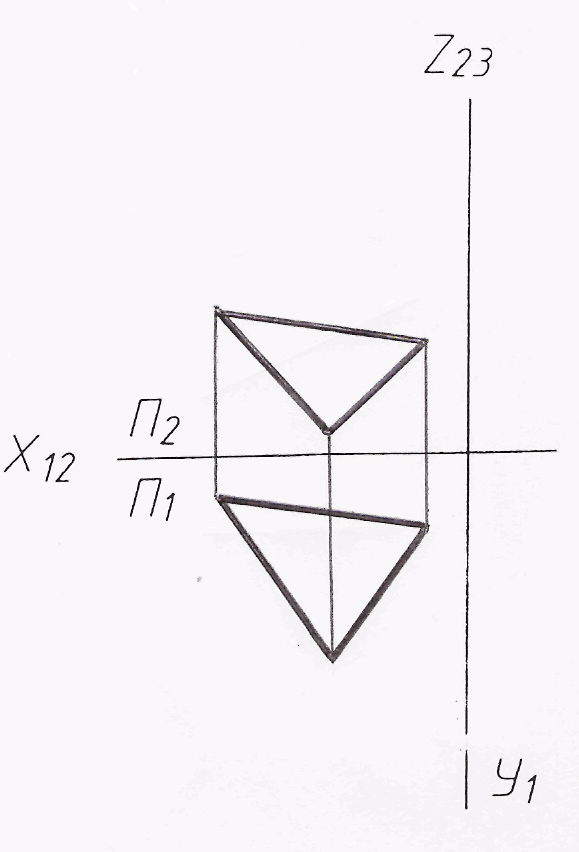

Какая плоскость изображена на чертеже
а) общего положения; б) горизонтальная; в) фронтальная. |
|
а |
|
|

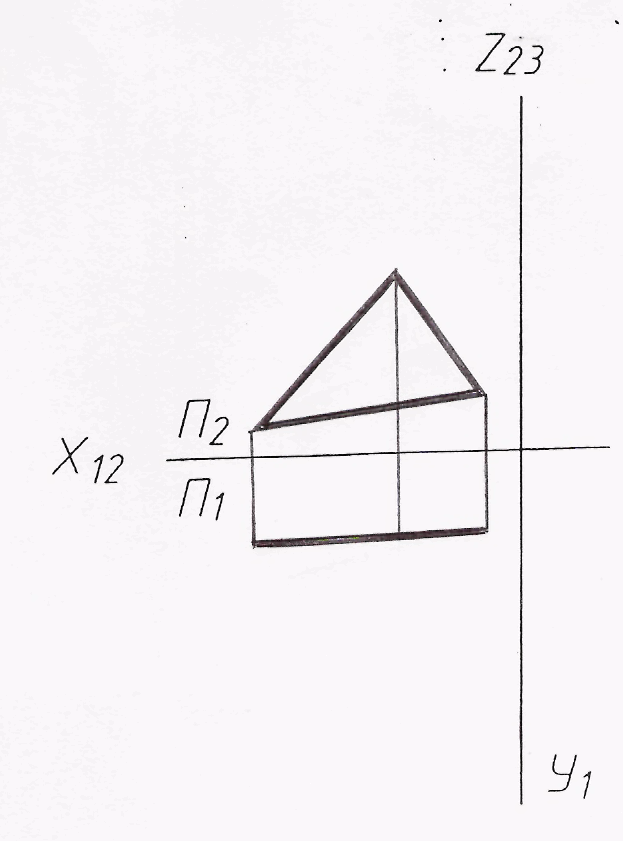

Какая плоскость изображена на чертеже
а) общего положения; б) фронтальная; в) горизонтальная. |
|
б |
|
|

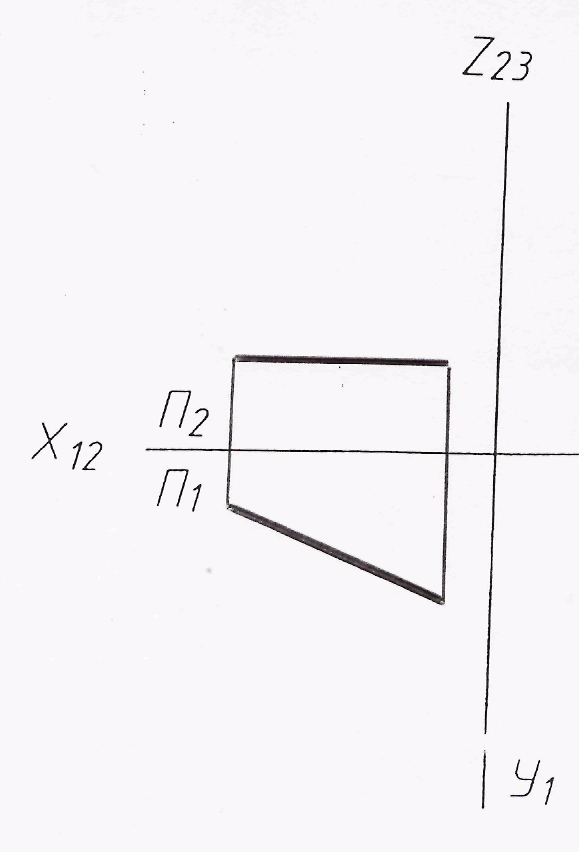

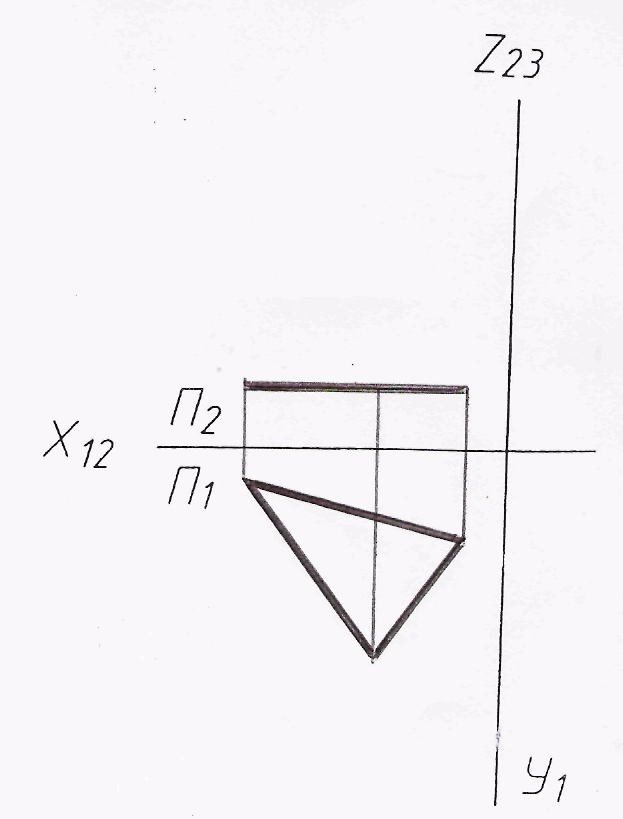

Какая плоскость изображена на чертеже
а) общего положения; б) горизонтальная; в) фронтальная. |
|
б |
|
|

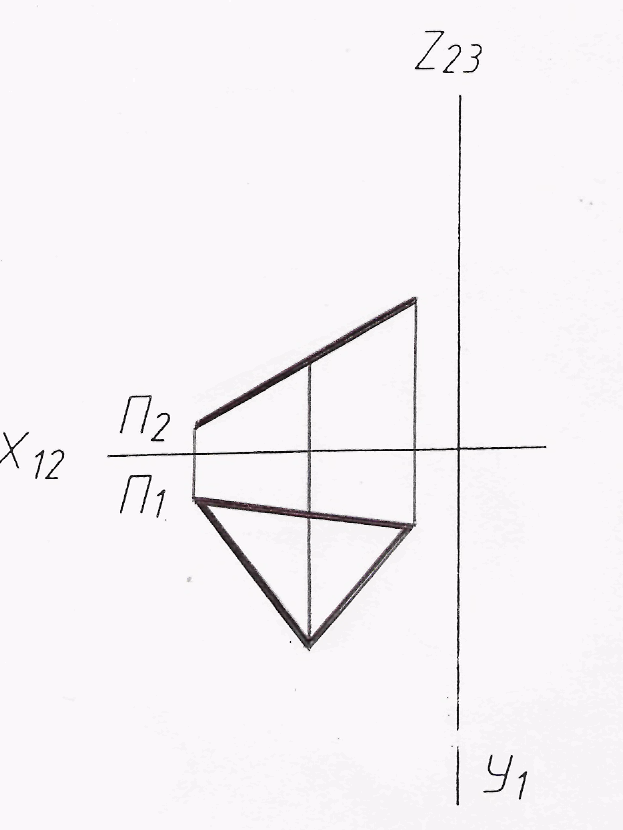

Какая плоскость изображена на чертеже
а) общего положения; б) горизонтально-проецирующая; в) фронтально-проецирующая. |
|
в |
|
|
Какая плоскость изображена на чертеже
а) общего положения; б) горизонтально-проецирующая; в) фронтально-проецирующая. |
|
б |
|
|

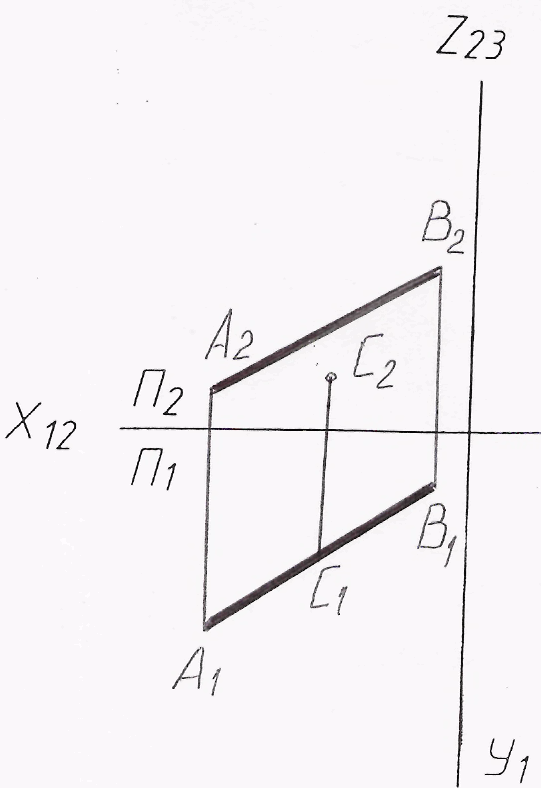

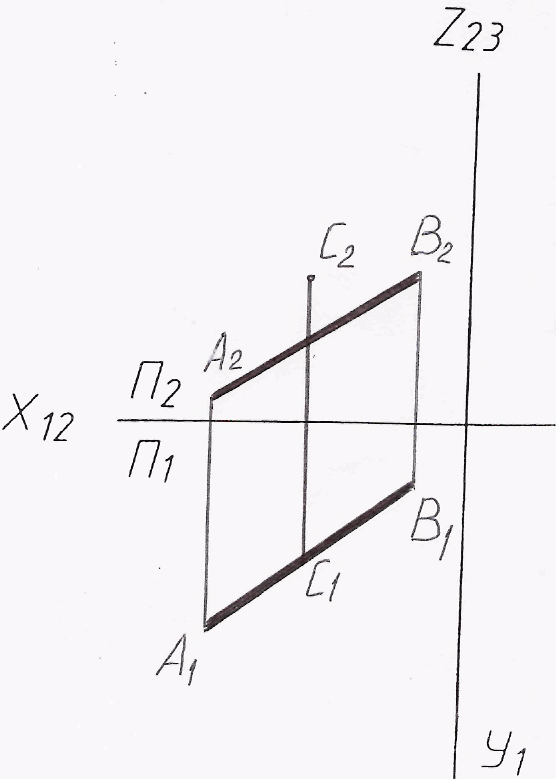

Где находится точка С относительно отрезка прямой
а) принадлежит отрезку АВ; б) находится над отрезком АВ; в) находится под отрезком АВ. |
|
б |
|
|

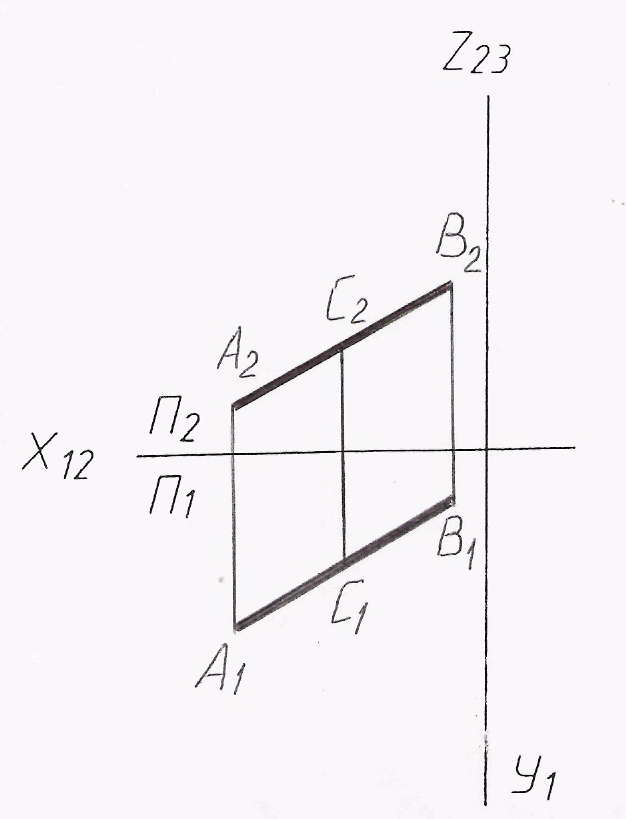

Где находится точка С относительно отрезка прямой АВ
а) принадлежит отрезку АВ; б) находится над отрезком АВ; в) находится под отрезком АВ. |
|
в |
|
|
Где находится точка С относительно отрезка прямой АВ
а) принадлежит отрезку АВ; б) находится над отрезком АВ; в) находится под отрезком АВ. |
|
а |
|
|
Оси какой проекции изображены на чертеже
а) изометрической; б) диметрической; в) косоугольного проецирования. |
|
а |
|
|
Оси какой проекции изображены на чертеже
а) изометрической; б) диметрической; в) косоугольного проецирования. |
|
б |
|
|
Определите, что означает знак
а) сварку выполнить при монтаже изделия; б) сварка по замкнутому контуру; в) сварка по незамкнутому контуру. |
|
б |
|
|
Определите, что означает этот знак
а) сварка по незамкнутому контуру; б) сварка по замкнутому контуру; в) наплывы и неровности обработать с плавным переходом к основному материалу. |
|
а |
|
|
Определите, что означает этот знак
а) сварка по замкнутому контуру; б) сварка по незамкнутому контуру; в) сварку выполнить при монтаже изделия |
|
в |
|
|
Определите, что означат этот знак
а) сварку сделать при монтаже изделия; б) усиление шва снять; в) сварка по замкнутому контуру. |
|
б |
|
|
Определите что означает этот знак
а) сварка по замкнутому контуру; б) наплавы и неровности обработать с плавным переходом к основному металлу; в) сварка по не замкнутому контуру. |
|
б |
|
|
При обозначении какого сварочного шва применяют букву С а) углового; б) стыкового; в) таврового. |
|
б |
|
|
При обозначении какого сварочного шва применяют букву Т а) углового; б) стыкового; в) таврового. |
|
в |
;
б)
в)
б)
в) А-А.
