Приложение 1 Коэффициент кинематической вязкости воды ν, см2/с
t,ºC |
ν, см2/с |
t,ºC |
ν, см2/с |
t,ºC |
ν, см2/с |
t,ºC |
ν, см2/с |
t,ºC |
ν, см2/с |
0 |
0,0179 |
12 |
0,0124 |
24 |
0,0092 |
36 |
0,00706 |
48 |
0,00568 |
1 |
0,0173 |
13 |
0,0121 |
25 |
0,0089 |
37 |
0,00693 |
49 |
0,00558 |
2 |
0,0167 |
14 |
0,0117 |
26 |
0,0087 |
38 |
0,00679 |
50 |
0,00549 |
3 |
0,0162 |
15 |
0,0114 |
27 |
0,0086 |
39 |
0,00666 |
51 |
0,00541 |
4 |
0,0157 |
16 |
0,0112 |
28 |
0,0084 |
40 |
0,00654 |
52 |
0,00532 |
5 |
0,0152 |
17 |
0,0109 |
29 |
0,0082 |
41 |
0,00642 |
53 |
0,00524 |
6 |
0,0147 |
18 |
0,0106 |
30 |
0,0080 |
42 |
0,00630 |
54 |
0,00515 |
7 |
0,0143 |
19 |
0,0103 |
31 |
0,00783 |
43 |
0,00618 |
55 |
0,00507 |
8 |
0,0139 |
20 |
0,0101 |
32 |
0,00767 |
44 |
0,00608 |
56 |
0,00499 |
9 |
0,0135 |
21 |
0,0098 |
33 |
0,00751 |
45 |
0,00597 |
57 |
0,00492 |
10 |
0,0131 |
22 |
0,0096 |
34 |
0,00736 |
46 |
0,00587 |
58 |
0,00484 |
11 |
0,0172 |
23 |
0,0094 |
35 |
0,00721 |
47 |
0,00577 |
59 |
0,00477 |
Приложение 2 Рекомендуемые значения эквивалентной шероховатости для труб из различных материалов
Материал и вид труб |
Состояние труб |
Δ, мм |
Стальные бесшовные |
Новые и чистые, тщательно уложенные После нескольких лет эксплуатации |
0,015 0,15…0,3 |
Стальные сварные |
Новые и чистые Умеренно заржавевшие Старые заржавевшие |
0,03…0,1 0,3…0,7 0,8…1,5 |
Чугунные |
Новые асфальтированные Новые без покрытия Бывшие в употреблении Очень старые |
0…0,16 0,2…0,5 0,5…1,5 до 3 |
Асбестоцементные |
Новые |
0,05…0,1 |
Оцинкованные |
Новые и чистые |
0,1…0,2 |
Стальные |
После нескольких лет эксплуатации |
0,4…0,7 |
Приложение 3 Значение коэффициентов местных сопротивлений

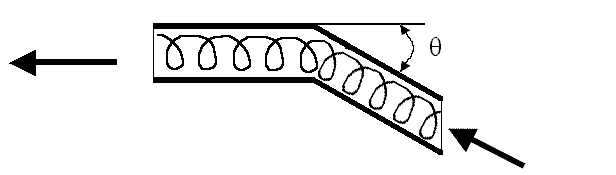

а) поворот без скругления в зависимости от угла поворота θ
θ, град |
20 |
30 |
45 |
60 |
75 |
90 |
110 |
130 |
150 |
180 |
ζПОВ |
0,125 |
0,16 |
0,32 |
0,56 |
0,81 |
1,19 |
1,56 |
2,16 |
2,67 |
3,0 |
б) кран в зависимости от степени его закрытия
θ, град |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
65 |
82,5 |
ζПОВ |
0,05 |
0,29 |
1,56 |
5,47 |
17,3 |
52,6 |
206 |
486 |
|

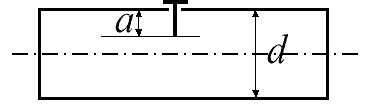

в) простая плоская односторонняя задвижка в зависимости от соотношения a/d.
a/d |
0,875 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
0,3 |
0,2 |
0,1 |
0 |
ζЗАДВ |
97,8 |
35 |
10 |
4,6 |
2,06 |
0,98 |
0,44 |
0,17 |
0,06 |
0 |
г) обратный клапан с сеткой в зависимости от диаметра всасывающих труб
d, мм |
40 |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
750 |
ζОК |
12 |
10 |
8 |
7 |
6,5 |
6 |
5,2 |
4,5 |
3,7 |
3,0 |
2,5 |
1,6 |
д) вход в трубу ζвх = 0,5
е) выход из трубы в резервуар больших размеров ζвых= 1,0
ж) внезапное сужение потока ζвн.суж. = 0,5(1 - ω2/ω1)
з) внезапное расширение потока ζвн.расш. = (ω2/ω1 - 1)2
и) плавный поворот на θ = 90 ζпл.пов. = 0,1
к) крутой поворот на 90 в зависимости от диаметра трубпровода
d, мм |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
ζ |
0,76 |
0,58 |
0,39 |
0,38 |
0,37 |
0,37 |
0,4 |
0,45 |
0,45 |
0,42 |
л) запорная и регулирующая арматура
|
Вентиль |
Приемный клапан с сеткой |
Приемный клапан без сетки |
Обратный клапан |
Кран проходной |
Фильтр |
ζ |
4,5 |
10 |
5…6 |
6,5…5,5 |
2…4 |
10 |
Приложение 4
Удельное сопротивление АКВ, с2/м6 для стальных труб различных диаметров в области квадратичного сопротивления (при υ≥1,2 м/с)
Диаметр условного прохода dy, мм |
М1 Водогазопроводные |
Электросварные |
М2 Цельнотянутые |
|
ГОСТ 3262-75 |
ГОСТ 10704-76 |
ГОСТ 10704-76 |
||
М3А новые |
М3Б б/у |
|||
8 |
211 000 000 |
|
|
|
10 |
31 430 000 |
|
|
|
15 |
8 966 000 |
|
|
|
20 |
1 660 000 |
|
|
|
25 |
427 800 |
|
|
|
32 |
91 720 |
|
|
|
40 |
44 480 |
|
|
|
50 |
11 080 |
|
|
3 686,0 |
60 |
|
|
|
2 292,0 |
70 |
3 009 |
|
|
|
75 |
|
|
|
929,4 |
80 |
1 167 |
|
|
454,3 |
90 |
529,4 |
|
|
|
100 |
281,3 |
119,8 |
267 |
172,9 |
125 |
86,22 |
53,88 |
106 |
76,36 |
150 |
33,94 |
22,04 |
45 |
30,65 |
175 |
|
15,03 |
19 |
20,79 |
200 |
|
5,149 |
9,27 |
6,959 |
250 |
|
2,187 |
2,58 |
2,187 |
300 |
|
0,8466 |
0,96 |
0,8466 |
350 |
|
0,3731 |
0,41 |
0,3731 |
400 |
|
0,1859 |
0,206 |
0,1859 |
450 |
|
0,09928 |
0,109 |
0,09928 |
500 |
|
0,05784 |
0,062 |
0,05784 |
600 |
|
|
|
0,02262 |
700 |
|
|
|
0,01098 |
800 |
|
|
|
0,005514 |
900 |
|
|
|
0,002962 |
1000 |
|
|
|
0,001699 |
1200 |
|
|
|
0,0006543 |
1400 |
|
|
|
0,0002916 |
1500 |
|
|
|
0,0002023 |
1600 |
|
|
|
0,0001437 |
