Общие методические указания
к решению и оформлению РГР
В расчетно-графической работе студенты выполняют расчеты восьми заданий на следующие темы:
«Гидростатическое давление и его измерение»;
«Сила гидростатического давления на плоскую стенку»;
«Гидравлический расчет коротких трубопроводов»;
«Гидравлический расчет простых и сложных трубопроводов»;
«Гидравлический удар в трубопроводе»;
«Эксплуатационный расчет центробежных насосов»;
«Объемный гидропривод»;
«Схемы и элементы систем сельскохозяйственного водоснабжения»
Расчетно-графическую работу следует выполнять на листах формата 210297 мм. На страницах оставлять поля 25…30 мм. Графический материал надо выполнять в карандаше с применением чертежных инструментов и по правилам ЕСКД.
Решение каждой задачи следует начинать с новой страницы. Тексты задач писать полностью без сокращений. Затем следует записать условие каждой задачи в сокращенном виде. Решение задачи обязательно сопровождать кратким пояснительным текстом и расчетными формулами. При этом делать ссылку на литературу, откуда взяты справочные значении той или иной величины. В конце расчетно-графической работы необходимо поместить перечень использованной литературы с указанием автора и года издания.
При решении задач чрезвычайно важно следить за соблюдением правильной размерности всех входящих в расчетные формулы величин. Недостаточное внимание к размерностям – наиболее частая причина ошибок.
Выполненную РГР студент обязан представить преподавателю на проверку не позже, чем за 10 дней до начала экзаменационной сессии.
Тема 1. Гидростатическое давление и его измерение
При решении задач на эту тему следует руководствоваться основным уравнением гидростатики
,
(1.1)
где P – гидростатическое давление в любой точке покоящейся жидкости;
Po – внешнее давление на свободной поверхности жидкости;
ρgh – давление, обусловленное весом вышележащих слоев жидкости,
где h – глубина погружения рассматриваемой точки относительно свободной
поверхности.
Используют это уравнение для составления уравнения равновесия жидкости применительно к поверхности равного давления (ПРД), проведенной внутри покоящейся однородной жидкости (примеры 1 и 2).
Расчет и построение эпюр, то есть графическое изображение величины и направления гидростатического давления, действующего на любую точку поверхности, приведены в примере 3.
Пример 1.
|

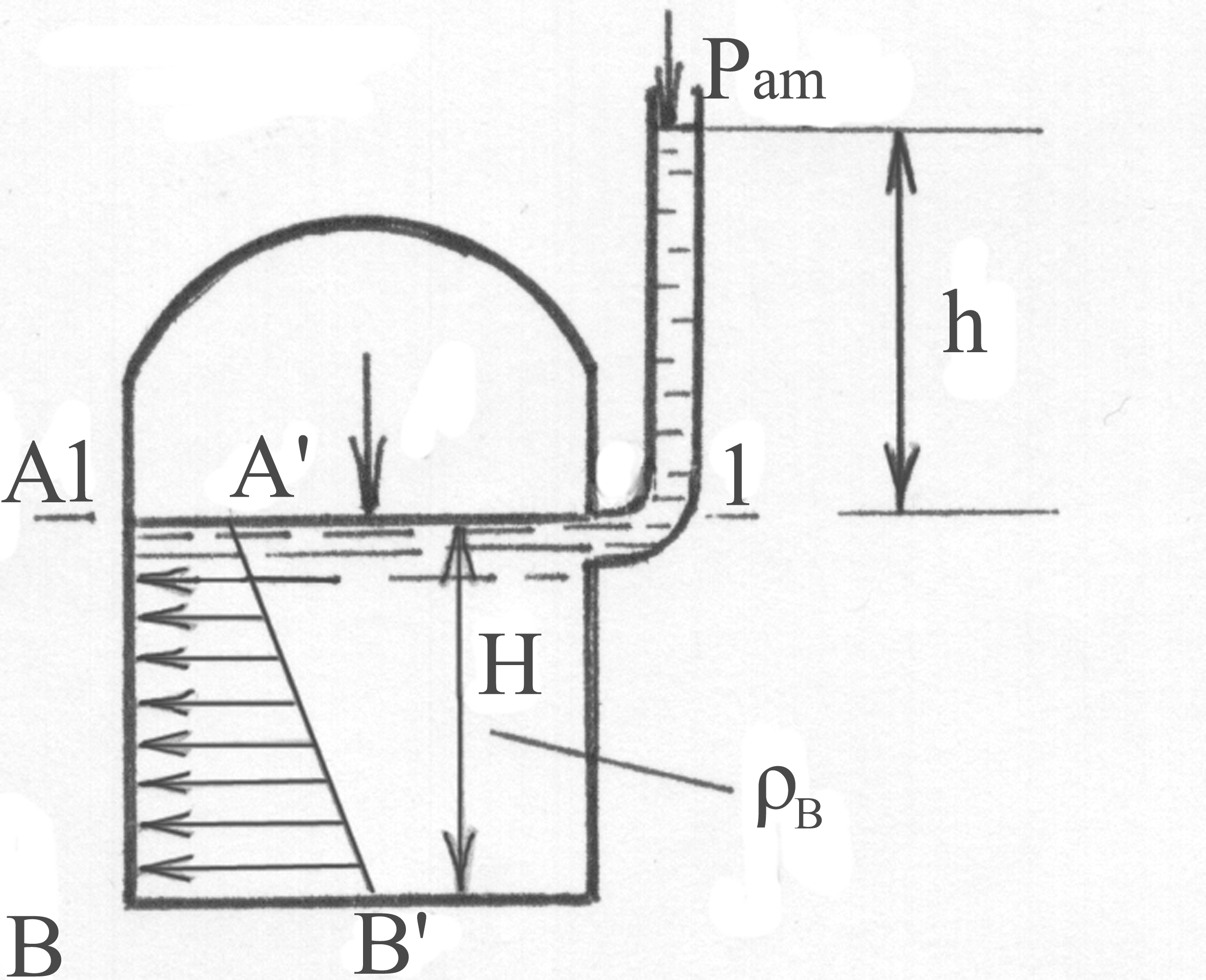

Определить высоту столба воды в пьезометре над уровнем жидкости в закрытом сосуде., если абсолютное давление на поверхности воды в сосуде P = 104 кПа . |
Рис.1.1.
