1.5 Доставка, подача и укладка бетона

1.5.1 Выбор автотранспорта для доставки бетонной смеси.

В качестве машины для транспортирования бетонной смеси на строительный объект принимаем автобетоносмеситель.

Объем барабана автобетоносмесителя назначается в соответствии с объемом одного стакана фундамента. Принимаем автобетоносмеситель СБ-127.

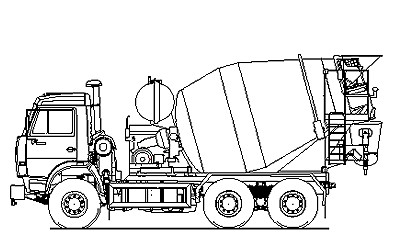

Автобетоносмеситель СБ-127

Таблица 7. Рабочие характеристики автобетоносмесителя СБ-127

Показатель	Ед.изм.	58146Z
Базовый автомобиль		КамАЗ-5511
Вместимость смесительного барабана по готовому замесу, м3	м3	6
Габариты	мм	7380х2500х3480
Мощность привода смесительного барабана	кВт	38
Стоимость маш./ч,	руб.	5
Затраты труда на эксплуатацию,	чел./ч	3,2
Число часов работы машины в год		2050

1.5.2 Расчет технологических параметров автобетоносмесителя.

Эксплуатационная производительность автобетоносмесителя равна:

П_э.ас. = V_б × n_р × К_в2,

где V_б – объем перевозимой бетонной смеси за один рейс, м³; n_р – количество рейсов; К_в2 – коэффициент использования сменного времени, принимаем К_в2 = 0,9.

Определяем продолжительность рабочего цикла автомашины по выражению:

t_ц.ас.= t_н + t_гр + t_м + t_р + t_х,

где t_н – время нагрузки, мин. Определяем по формуле:

t_н =1,5V_б,

где 1,5 – усредненное время нагрузки бетонной смеси, мин/м³.

t_н =1,5*6 = 9мин/м³.

t_гр = ,

где L - дальность транспортировки, км; - скорость груженного бетоносмесителя по асфальтированной дороге, принимаем = 30км/ч.

t_гр = = 26мин.

t_м – время маневрирования, мин. Принимаем t_м = 6мин; t_р – время разгрузки бетонной смеси из автобетоносмесителя. При разгрузке автобетоносмесителя в кран бадьи принимаем t_р = t_н

t_х – время движения автобетоносмесителя на холостом ходу, мин. Определяем по формуле:

t_х = *60

Принимаем U_x = 60км/ч.

t_х = *60 = 13мин.

Тогда t_ц.ас.= 9 + 26 + 6 + 9 + 13 =63 мин.

Определяем количество транспортных средств, для доставки бетона на объект по формуле:

N = ≈ 7

Число рейсов одного бетоносмесителя в смену считаем по формуле:

n_p.ac = ≈ 7.

Тогда эксплуатационная производительность автобетоносмесителя равна: П_э.ас. = 7 × 7 × 0,9 = 44,1 м³/ч.

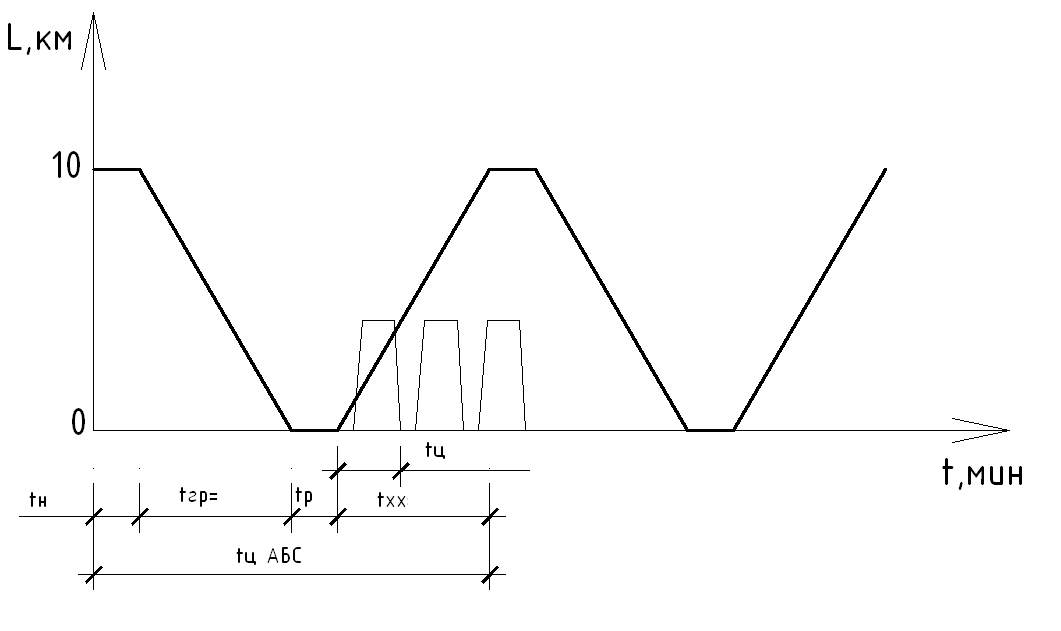

Рисунок 6 – Циклограмма совместной работы автобетоносмесителей

Из условия укладки бетона за 10 смен, каждую смену необходимо бетонировать минимум 3 фундамента объемом 5,93×3=17,79 м³. Для этого нам достаточно одного автобетоносмесителя.

1.5.3 Выбор средств механизации для укладки бетонной смеси в конструкцию.

Бетонная смесь укладывается с бадьи с использованием самоходного крана. Для выбора крана необходимо рассчитать следующие параметры:

1. грузоподъемность крана Q,т

2. вылет крюка крана L,м

3. высота подъема крюка крана Hк, м

4. длина стрелы крана l_стр, м

Вылет стрелы- это горизонтальная проекция стрелы крана, в момент укладки бетонной смеси в опалубку.

Исходя из того, что с одной стоянки происходит бетонирование трех стаканов, определим графическим способом вылет стрелы крана.

= 16,15

- объем бадьи - 2 м³;

Масса бадьи− 880 кг;

=5,68;

Исходя из рассчитанных данных принимаем кран КС-65713 "Галичанин".

Грузоподъемность, вылет....................... 50/3,2т/м

Грузовой момент.................................... 160 т/м

Длина стрелы..................................... 9,1; 15,1м

Длина гуська............................................. 10; 17 м

Шасси............................................. КамАЗ-65201 (8х4)

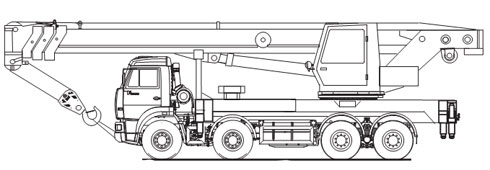

Автокранкран КС-65713 "Галичанин".

Предусматриваем укладку бетонной смеси в опалубку фундаментов с использованием бункеров (бадей).

Вместимость бадьи зависит от объема бетона в конструкции. В нашем случае V_1ф=5.9 м³. В конструкцию должно входить 4-6 бадей. Принимаем V_бадьи=2м³

Таблица 2.3 - Технические характеристики поворотной бадьи

Показатели	Вместимость номинальная, м3
	2
Тип затвора Габариты, мм: длина ширина высота Масса, кг	челюстной 3600 2250 1040 880

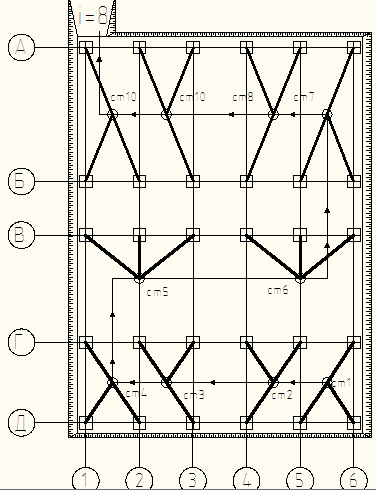

Рисунок 7 -Схема движения АБС и КС-65713 при укладке бетона в опалубку.

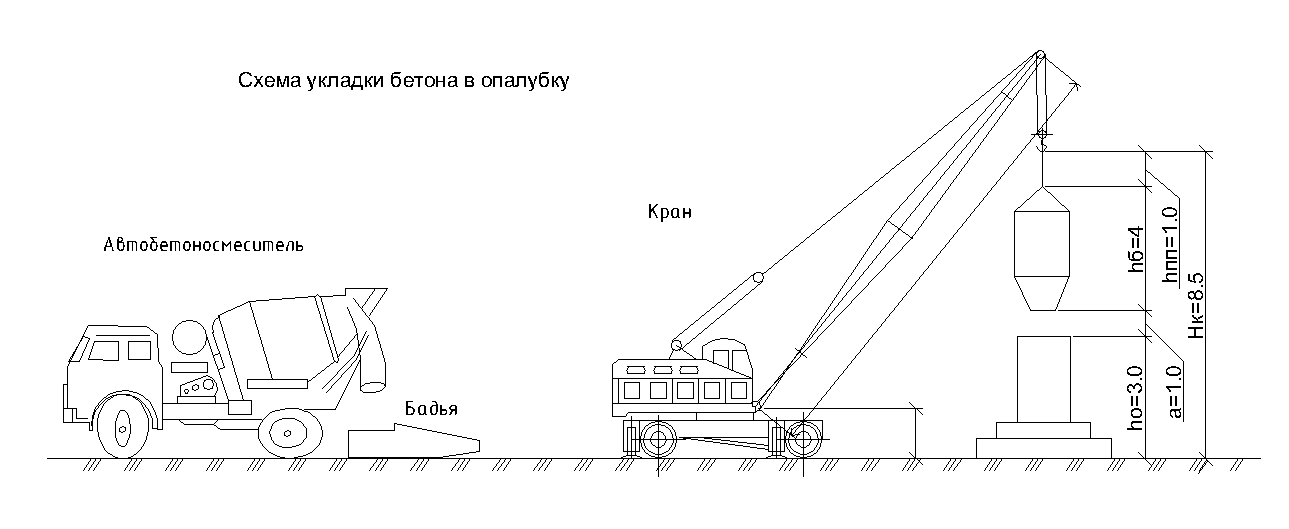

Рисунок 8 -Схема укладки бетона в опалубку краном КС-74713 "Галичанин"

Для установки элементов опалубки весом больше 50 кг необходимо использовать кран. Для строповки элементов арматурных каркасов используем шестиветвевой строп.

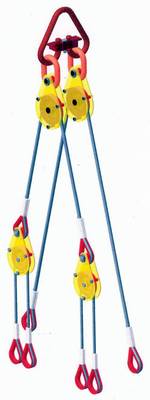

Рисунок 9 – Шестиветвевой строп.

2СК-6.3 :

Грузоподъемность – 6,3 тонны;

Длинна стропы – 1500-20000 мм;

Назначение процесса уплотнения - обеспечить высокую плотность и однородность бетона. Вибрирование уменьшает силу сцепления между зернами бетонной смеси. При этом бетонная смесь теряет структурную прочность и приобретает свойства вязкой тяжелой жидкости. Процесс разжижения является обратимым. По окончании вибрирования прочность структуры бетонной смеси восстанавливается.

Под действием вибрирования частицы заполнителя приходят в колебательное движение, бетонная смесь как бы разжижается, приобретает повышенную текучесть и подвижность. В результате она лучше распределяется в опалубке и заполняет ее, включая пространство между арматурными стержнями.

Примем вибратор глубинный портативный ВЭ-35.

Таблица 8.- Технические характеристики вибратора ВЭ-35.

Наименование характеристики	Напряжение в сети, В	Мощнось, кВт	Диаметр наконечник, мм	Длинна вала, м	Вес, кг
Числ. значение	220	1,3	35	2	9

Бетонную смесь вибрируют с помощью внутренних (глубинных), поверхностных и наружных вибраторов. Рабочая часть внутренних вибраторов, погружаемая в бетонную смесь, передает ей колебания через корпус. Глубина погружения вибратора устанавливается по его паспортным данным и в среднем должна быть равна около 60 см. По мере укладки каждого слоя бетонной смеси вибратор переставляют с одной позиции на другую. Расстояние между позициями погружения глубинных вибраторов не должно превышать полуторного радиуса их действия. Продолжительность вибрирования глубинными вибраторами - 20...40 с.

Рисунок 10 –Вибратор глубинный ВЭ-35.
