1.4 Арматурные работы.
Арматурные сетки подколонников доставляют на строительную площадку и разгружают на площадке, а сетки башмаков на площадке для складирования. Сборка армокаркасов подколонника ведется на стенде сборки с помощью кондуктора путем прихватки арматурных сеток между собой электродуговой сваркой.
Армокаркасы и сетки башмаков массой свыше 50кг устанавливают автомобильным краном в следующем порядке:
проекту;
после установки опалубки башмака, устанавливают армокаркас подколонника с закреплением его к сетке башмака вязальной проволокой.
В соответствии с СП 50-101-2004 принимается защитный слой бетона для рабочей арматуры:
для фундаментных балок из сборных фундаментов толщина защитного слоя не менее диаметра стержня и не менее 30мм;
для монолитных фундаментов при наличии бетонной подшивки толщина защитного слоя должна быть не менее диаметра стерня и не менее 35мм;
для монолитных фундаментов при отсутствии бетонной подготовки толщина защитного слоя должна быть не менее диаметра стержня и не менее 70мм.
Защитный слой бетона должен обеспечивать:
совместную работу бетона с арматурой;
анкировку арматуры в бетоне и возможность устройства стыков арматурных элементов;
сохранность арматуры от воздействий окружающей среды (в том числе при наличии агрессивных воздействий;
огнестойкость и огнесохранность конструкций.
1.4.1 Спецификация арматурных изделий на фундаменты.
Арматурные работы должны выполняться в соответствии со СНиП 3.03.01-87.Спецификации арматурных изделий для каждой марки фундамента составляем в форме таблицы.
Таблица 1.3.1 – Спецификация арматурных и закладных изделий
-
Марка сетки
Поз.
Наименование
Кол.
Масса ед., кг
Масса сетки, кг
С1-87
1
Ф16А III; l = 2600
14
4,18
117,04
2
Ф16А III; l = 2600
14
4,18
С1 – 21
1
Ф16А III; l = 1750
9
4,10
49,7
2
Ф16А III; l = 1750
11
1,55
С2 – 17
1
Ф16А III; l = 1750
4
3,23
13,8
2
6А III; l = 800
5
0,18
Таблица
1.3.2 – Специ
фикация
арматурных изделий на фундаменты
Марка фундамента |
Наименование изделия |
Марка изделия |
Эскиз изделия |
Кол-во изделий |
Масса, кг |
|
одного |
всего |
|||||
Ф1 |
сетка |
С1 – 87 |
|
1 |
117,04 |
117,04 |
С1 – 21 |
|
1 |
49,7 |
49,7 |
||
С2 - 17 |
|
4 |
13,8 |
55,2 |
||

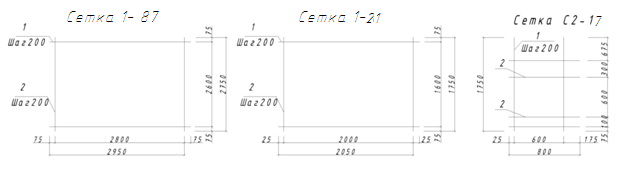

Рисунок 1.3.1 -арматурные сетки
Таблица 1.3.3 – Ведомость арматурных изделий
Марка фунда-мента |
Число фунда-ментов |
Марка изделия |
Число изделий |
Масса изделий, кг |
||||||
на захватку |
всего |
на один фунда- мент |
на захватку |
всего |
на один фунда- мент |
на захватку |
всего |
|||
Ф1 |
4 |
35 |
С1-87 |
1 |
3 |
30 |
117,04 |
351,12 |
3511,2 |
|
С1-21 |
1 |
3 |
30 |
49,7 |
149,1 |
1491 |
||||
С2-17 |
4 |
12 |
120 |
55,2 |
662,4 |
6624 |
||||
Таблица 1.3.4- Спецификация элементов фундамента
Марка фундамента |
Эскиз |
Объем, м3 |
|||
1-я ступень |
2-я ступень |
подколонник |
всего |
||
Ф1 |
|
3,13 |
1,62 |
1,18 |
5,93 |
