9. Покрытия на основе гибких висячих нитей. Основные расчетные соотношения при расчетах. Возможности формообразования.

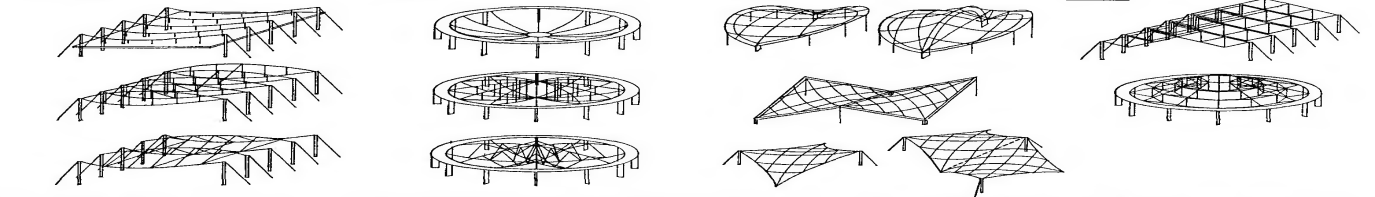

Висячие покрытия (ванты и мембраны) – основными несущими элементами являются гибкие стальные канаты или тонкостенные  листовые металлические конструкции  ортогонально растянутые на опорные контуры.

Ванты и мембраны существенно отличаются от традиционных конструкций. К их достоинствам относится: растянутые элементы эффективно используются по всей площади сечения; обеспечивается малая масса несущей конструкции, возведение этих конструкций  не требует устройства лесов и подмостей висячих покрытий. Чем больше пролет здания, тем более экономична конструкция покрытия. Однако им присуще и свои недостатки:

Длина троса:

1) в одном уровне

Уравнение оси нити :

Длина нити: ; ; Распор

2) на разных уровнях

Уравнение оси нити :

; ; Распор

3) вогнутое покрытие

Уравнение оси нити : ; ; Распор

4) шатровое покрытие

Ур-е оси нити : ; ; Распор

10. Технология получения высокопрочных канатов и тросов. Прочность. Волочение.

Прочность каната зависит от используемой проволоки. В зависимости от количества проволок в тросе, тросы бывают разной гибкости — менее гибкие из 42 проволок, гибкие тросы из 72 проволок, по 12 в каждой пряди вокруг пенькового сердечника, тросы повышенной гибкости свитые из 144 тонких проволок (по 24 в каждой пряди) вокруг пенькового сердечника.

Канаты (тросы) стальные различаются:

По материалу сердечника: - с органическим сердечником из натуральных или синтетических материалов (обозначается ОС) - с металлическим сердечником - МС.

По конструкции: - одинарной свивки (спиральные) - двойной свивки, состоящие из прядей, свитых в один или несколько концентр. слоев; - тройной свивки, состоящие из канатов двойной свивки (стренг), свитых в концентр. слой.

По способу свивки:- нераскручивающиеся Н; - раскручивающиеся Р.

По направлению свивки каната:- правой; - левой.

По виду покрытия поверхности проволок в канате: - из проволоки без покрытия;  -из оцинкованной проволоки: в зависимости от поверхностной плотности цинка. С, Ж, ОЖ.

По назначению: - грузолюдские ГЛ (марок ВК, В); - грузовые Г.

По точности изготовления: - нормальной; - повышенной

Примеры:

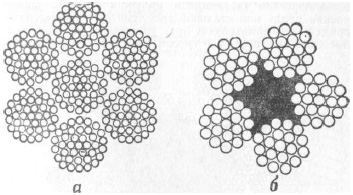

Трос двойной свивки: а — с металлическим сердечником; б — с органическим или минеральным сердечником

Трос стальной: а — левой крестовой свивки; б — правой односторонней свивки; в — правой комбинированной свивки

Волочением называется процесс обработки металлов давлением, состоящий в протягивании металла через от­верстие, размер которого меньше сечения исходной за­готовки. Волочение применяются для получения прутков, труб различного профиля, проволоки и профилей точной гео­метрической формы и высокой чистоты поверхности.При волочении металл сни­жает пластичность и упрочня­ется вследствие наклепа. Для восстановления пластических свойств металла его подверга­ют отжигу. Технологический процесс волочения состоит из следую­щих основных операций: 1) пре­дварительной         термической обработки для придания стали пластичной и прочной структуры; 2) декапирования — подготовки поверхности путем травления; 3) волочения; 4) отделки поверхности.
