3. Технологическая схема планировки бассейна. Людские потоки.

Передвижение людей – один из тех процессов, которые характерны для зданий любого назначения. Знание закономерности движения людских потоков необходимо лоя правильного проектирования здания. Для передвижения людей в помещениях предусмотрены проходы в зданиях – коммуникационные помещения (до 30% общественной площади – коридоры, лестничные клетки, холл).

Одновременное движение людей в одном направлении – людской поток. Правильная организация движения ЛП – важное значение для обеспечения вынужденной эвакуации в случае пожара.

По виду движения:

• одиночное и массовое

• согласованное и несогласованное

• свободное, длительное, кратковременное

Для проектирования зданий и сооружений наибольшее значение имеет только массовое, поточное, несогласованное движения, протекающее в нормальных и аварийных условиях.

Людской поток при поточном движении образует сигаретно-образную форму

Размеры ЛП завися от числа людей и их габаритов. Габариты зависят от возраста и вида сезонный одежды.

В пути движения ЛП в зданиях разделяют на горизонтальные и наклонные (лестницы, пандусы).

4. Основные конструктивные схемы покрытий большепролетных спортивных сооружений.

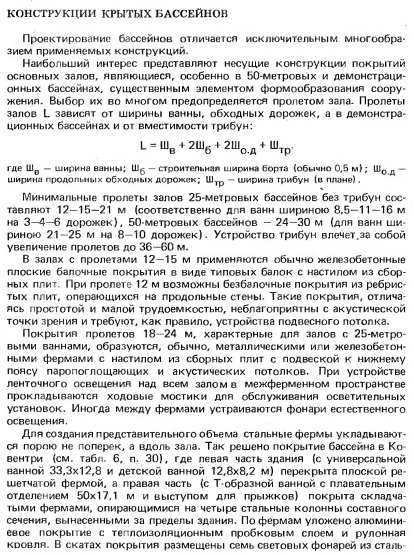

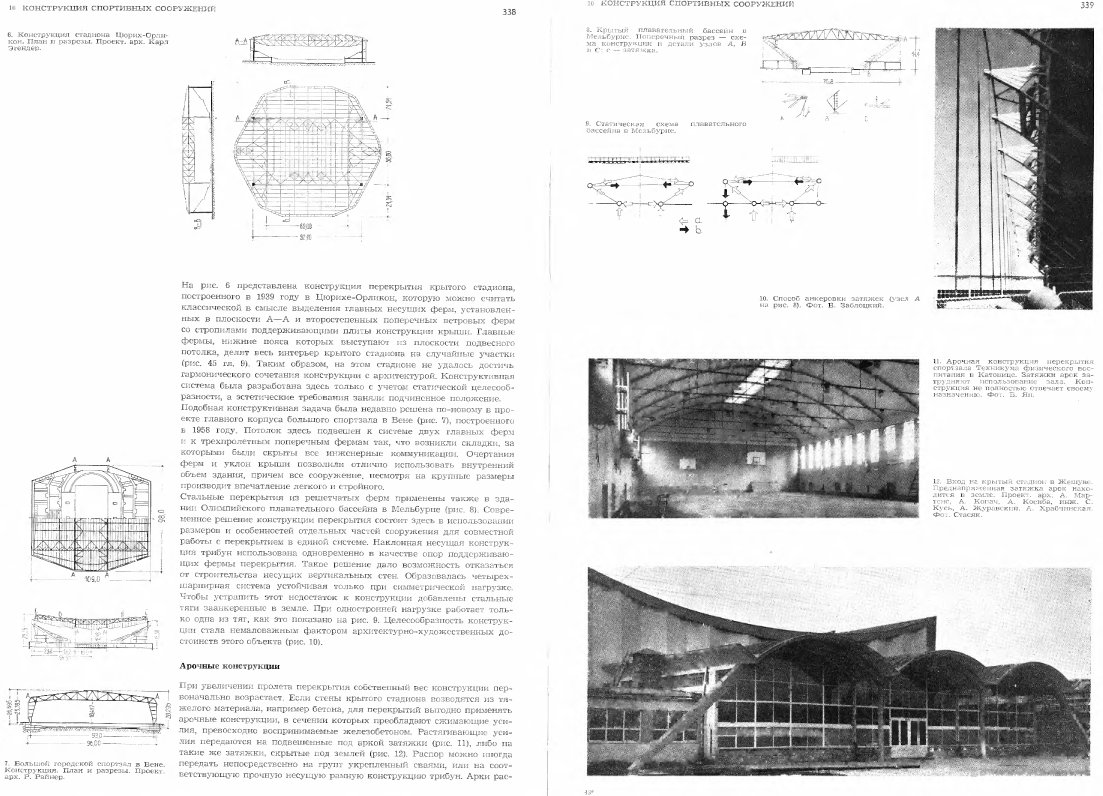

5. Основные типы конструкций, применяемых для покрытий бассейнов

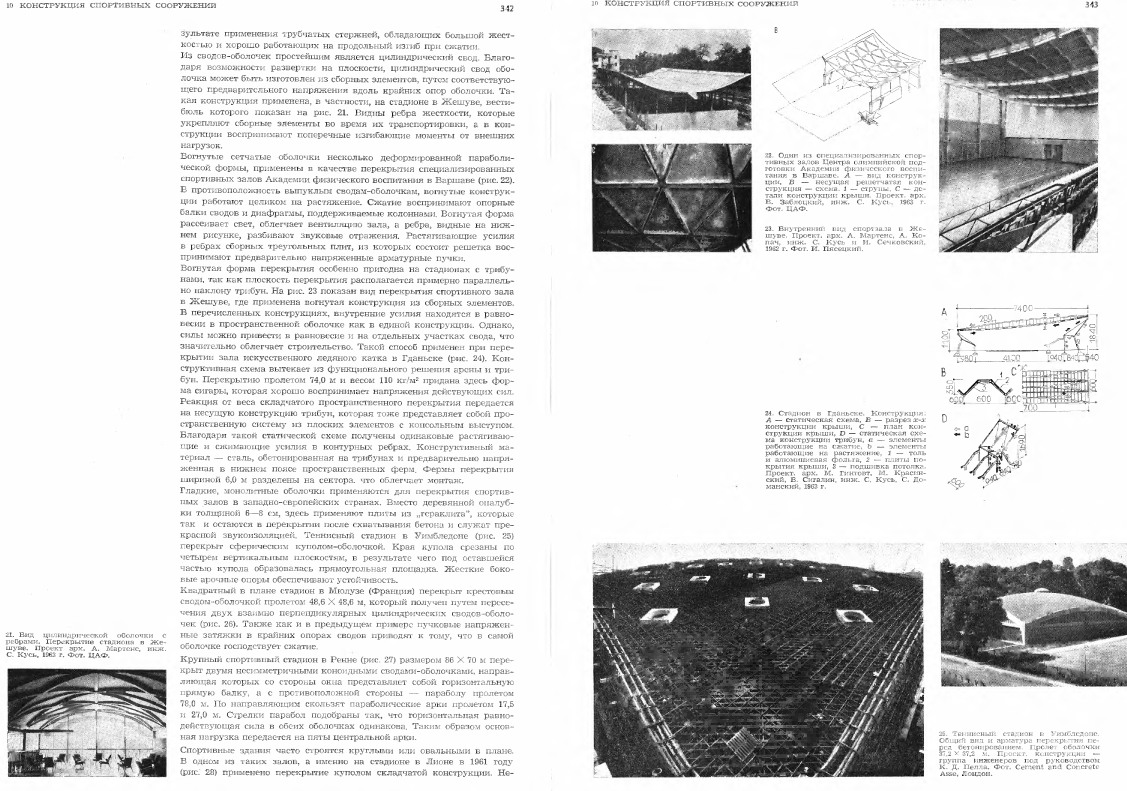

6. Архитектурно-композиционные возможности применения оболочек различных типов в спортивных большепролетных сооружениях.

Тонкостенные оболочки являются одним из видов пространственных конструкций и используютсяв строительстве зданий и сооружений с помещениями больших площадей. Тонкостенная оболочка представляет собой изогнутую поверхность, которая при минимальнойтолщине и соответственно минимальной массе и расходе материала обладает очень большой несущейспособностью, потому что благодаря криволинейной форме действует как пространственная несущаяконструкция.

Оболочки имеют и еще ряд преимуществ:

– в покрытии они выполняют одновременно две функции: несущей конструкции и кровли;

– они огнестойки, что во многих случаях ставит их в более выгодное положение даже при рав-

ных экономических условиях;

– они не имеют себе равных по разнообразию и оригинальности форм в истории архитектуры;

– наконец, по сравнению с прежними сводчатыми и купольными конструкциями, во много раз

превзошли их по масштабам перекрываемых пролетов.

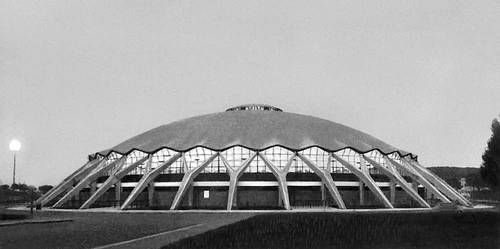

дворец спорта в Риме (1960г.). Инж. П.Л. Мерви. Покрытие –плоский купол диаметром 100 м, выполненный из сборных армоцементных элементов шириной 1,67– 0,34 м, высотой 1,2–0,25 м и толщиной 40 мм, имеющих сложную пространственную форму;

Плавательный бассейн в Вуппертале, Германия.Покрытие – висячая монолитная оболочка одинарнойкривизны. Передача распора наподтрибунные рамы. Размерыпокрытия 38 ×65 м

Альянс Арена в Мюнхене

И здалека мюнхенский стадион более всего напоминает большую овальную подушку или облако: фасад плавно переходит в стационарную часть крыши (есть также и раздвижная). Тема подушки продолжается и в более мелком масштабе – все внешнее покрытие здания состоит из большого количества ромбовидных пластиковых надутых панелей, в них поддерживается постоянное давление, которое можно изменять в зависимости от погодных условий.

Все идеи архитекторов были воплощены посредством использования ETFE-панелей. Этот инновационный материал позволил организовать цветовое освещение фасадов, изменяющееся в зависимости от того, кто играет на поле.Обеспечивают такую цветовую игру флуоресцентные лампы, спрятанные между панелями покрытия в горизонтальных стыках.

Конструкции объектов тентовой архитектуры неотделимы от их формы и в отличие от других конструктивных систем и технологий не маскируются, а активно участвуют в архитектурно художественном формообразовании. Они способны организовать многообразные, в том числе большепролетные, пространственные конструктивные структуры различных криволинейных форм, в которых ограждающие функции выполняет тонкий синтетический высокопрочный материал.

С появлением в начале 1980-х гг. новых синтетических материалов, в частности PTFE, со сроком службы 25-30 лет, а в 1990-х гг. – ETFE (используемых также для изготовления крупноразмерных, наполненных воздухом подушкообразных тентов) с недоступными прежде параметрами – прочностными, светопрозрачными, антиадгезионными, температурными – возникла возможность долговременной эксплуатации тентовых объектов. Имея новые свойства, эти материалы, позволили внедрить уникальные конструктивно-технологические решения и перейти к формированию архитектурных пространств нового поколения – любой конфигурации, протяженности и объема.

Теперь тентовые сооружения не рассматриваются только как технические объекты, используемые ограниченное время, а потом демонтируемые, но воспринимаются как полноценные архитектурные сооружения, обладающие архитектурно-художественными качествами и возможностью их долговременной эксплуатации.

С помощью стержне-вантовых систем, висячих оболочек, сеток из тросов, как оказалось, можно перекрыть план любой конфигурации. Висячие типы тентовых сооружений обладают большой композиционной вариантностью. Провисающая, выгнутая линия покрытия придает очертаниям здания динамизм, острую прорисовку силуэта, необычную трактовку деталей фасада, опор. Опора, одна из основных частей тентового сооружения обычно утончается кверху подобно античной колонне, получая необходимую стройность. Вверху сооружения сходятся ванты, поддерживающие оболочку покрытия, или сама вершина оболочки неповторяемой линией сливается с центром крепления ажурной опоры .

Тентовые пространственные структуры, обладающие новыми, в том числе и уникальными формами, геометрические размеры которых практически не ограничены, сегодня уже нельзя рассматривать как сугубо инженерные объекты: легкие, пропускающие дневной свет и разнообразно подсвеченные ночью, они изменили роль и понимание архитектурной формы, создали виртуальное ощущение необыкновенной свободы, простора интерьера, его раскрытости окружающему пространству и ландшафту, слитности с ним.
