3.1. Расчет характеристики холостого хода
Характеристика холостого хода представляет собой зависимость фазной э. д. с. на зажимах от тока или н. с. возбуждения Eo=f(Ff) при холостом ходе генератора (I = 0).

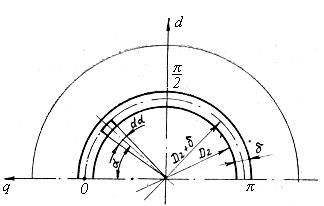

Рис. 3.1. К определению расчетного сечения немагнитного зазора
Расчет ее сводится к расчету магнитной цепи, эскиз поперечного сечения которой представлен на рис.3.1 .
Расчет магнитной цепи основан на использовании закона полного тока
|
(3.1) |
где F — полная намагничивающая сила вдоль замкнутого контура интегрирования, равная току, охватываемому этим контуром.
Интеграл, стоящий в правой части (3.1), как это принято при расчете магнитных цепей электрических машин, заменяется суммой н. с. отдельных участков магнитной цепи - немагнитного зазора F , зубцового слоя статора Fz1, ярма статора Fa1, зубцового слоя ротора Fz2 и ярма ротора Fa2. Таким образом,
|
(3.2) |
Обмотка возбуждения турбогенератора распределенная, поэтому полный ток, охватываемый различными контурами (см. рис.1.6. ), будет различным. Другими словами, магнитная цепь турбогенератора является сложной разветвленной нелинейной цепью, расчет которой даже при, допущении (3.2) трудоемок. Ниже приводится упрощенная методика расчета магнитной цепи, разработанная специалистами завода “Электросила”, основанная на приведении неявнополюсной машины к эквивалентной явнополюсной по магнитной системе.
Расчет характеристики холостого хода проводится по основной пространственной гармонике поля в зазоре на один полюс.
Намагничивающая сила зазора, А
|
(3.3) |
где k коэффициент зазора (коэффициент Картера). Этот коэффициент определяется по выражению (3.4)
|
(3.4) |
где коэффициент, учитывающий зубчатость статора,
|
(3.5) |
Коэффициент, учитывающий пазы ротора при немагнитных клиньях и наличии больших зубцов по продольной оси,
|
(3.6) |
где
k
- коэффициент,
учитывающий пазы ротора в области малых
зубцов,
|
(3.7) |
здесь t2, — зубцовый шаг ротора, м
|
(3.8) |
Коэффициент, учитывающий радиальные вентиляционные каналы статора
|
(3.9) |
Коэффициент, учитывающий ступенчатость крайних пакетов статора (см. рис. 1.1),
|
(3.10) |
Коэффициент, учитывающий рифление бочки ротора при косвенном охлаждении обмотки возбуждения
|
(3.11) |
В крупных генераторах с непосредственным охлаждением обмотки возбуждения рифление бочки ротора обычно не делается, поэтому kp2 = 1.
В крупных синхронных машинах с большим зазором при расчете F необходимо учитывать изменение индукции в зазоре в радиальном направлении. В данном случае B - индукция магнитного поля на среднем диаметре зазора, равном Di - (в отличие от (1.6), где подразумевалась индукция на диаметре Di).
При больших зазорах имеет место сильное “выпучивание” магнитного поля из зазора на краях сердечника статора. Обычно это учитывается формальным увеличением длины статора на величину 2.
Магнитный поток в зазоре, обусловленный основной гармонической индукции в режиме холостого хода, Вб
|
(3.12) |
Индукция в воздушном зазоре (уточненное значение), Тл
|
(3.13) |
Намагничивающая сила всей магнитной цепи машины с учетом насыщения стальных участков на холостом ходу обеспечивающая Е0 = Uн, А
|
(3.14) |
где k = 1,2 для большинства рационально спроектированных генераторов; F - по (3.3).
Величина |
Ед. |
Значение |
||||||
E0 |
О.е. |
0,58 |
1,00 |
1,21 |
1,33 |
1,40 |
1,46 |
1,51 |
E0 = UнE0 |
В |
2110 |
3640 |
4400 |
4840 |
5100 |
5310 |
5500 |
Ф0 , по (3.12) |
Вб |
0,858 |
1,48 |
1,79 |
1,97 |
2,07 |
2,16 |
2,23 |
B , по (3.13) |
Тл |
0,490 |
0,845 |
1,02 |
1,12 |
1,18 |
1,23 |
1,28 |
F , по (3.3) |
А |
11700 |
20200 |
24400 |
26700 |
28300 |
29500 |
30500 |
Ff |
О.е. |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
3,5 |
Ff = Ff Ff0 |
А |
12100 |
24200 |
36300 |
48400 |
60500 |
72600 |
84700 |
Таблица 3.1.
Рис. 3.2. Практическая диаграмма Потье турбогенератора
Расчет характеристики холостого хода по упрощенной методике может проводится при помощи нормальной характеристики (зависимость Е = f(Ff) ).
Расчет характеристики холостого хода рекомендуется провести по пяти точкам, соответствующим значениям Е0 = (0,58; 1,0; 1,21; 1,33; 1,40; 1,46; 1,51) Uн. Расчет сводится в таблицу 3.1. По данным таблицы 3.1 строится характеристика холостого хода в относительных единицах (Рис.3.2). Точке Е = 1,0 соответствуют базовые величины параметров.
