23 Вопрос Централизованные системы охранной сигнализации. Принципы построения, виды, варианты реализации

Известны централизованные СОС нескольких видов. К пер­вой группе можно отнести централизованные СОС для крупных особо важных объектов, протяженных рубежей, объектов с рассре­доточенными на значительной территории зонами охраны. Ко вто­рой группе относятся централизованные СОС отделов вневедомст­венной охраны (ОВО) МВД для контроля с центрального пункта охраны момента вторжения на объекты, рассредоточенные на зна­чительной территории населенного пункта. Системы каждой группы используют ряд общих принципов построения, но имеются и существенные отличия. В настоящее время и те и другие являются автоматизированными системами, в них используются общие типо­вые способы формирования тревожных извещений, одинаковые ме­тоды контроля состояния объекта, но существенно отличаются ис­пользуемые виды коммуникаций и каналы передачи извещений.

Централизованные СОС для крупных и особо важных объек­тов строятся по иерархическому принципу, т.е. поэтапное объеди­нение периферийных ОС отдельных зон охраны в общую систему с единым контролем, управлением и подчинением на центральном пункте охраны. Какой-либо единой жесткой структуры не сущест­вует, но есть общие принципы формирования и управления систе­мой. Возможность иерархического объединения уже видна из структурных схем автономных СОС. В большинстве из них сущест­вуют выходы информации на средства ОС более высокого уровня. Таким образом, объединив несколько автономных СОС и создав единую централизованную сеть управления каждым направлением, можно получить централизованную СОС.

Пример централизованной СОС крупного объекта приведен на рис.3.5. Поскольку отдельные зоны охраны рассредоточены на значительной территории и имеют различные режимы работы, важ­ным местом для централизованных СОС является выбор опреде­ленного способа дистанционной постановки отдельных зон на ох­рану, перевода отдельных зон на работу в автономном режиме, бес­перебойного питания электроэнергией, контроля работоспособно­сти, архивирования поступающей информации и т.д. В современ­ных централизованных СОС обработка информации, архивирова­ние, управление производятся ПЭВМ по специальной программе.

Централизованные СОС на основе систем передачи извеще­ний используют сравнительно жесткую (однотипную) структуру по­строения.

Система передачи извещений (СПИ) о проникновении — сово­купность совместно действующих технических средств для передачи по каналам и приема в пункте централизованной охраны извеще­ний о проникновении на охраняемые объекты, служебных и кон­трольно-диагностических извещений, а также для передачи и прие­ма команд телеуправления.

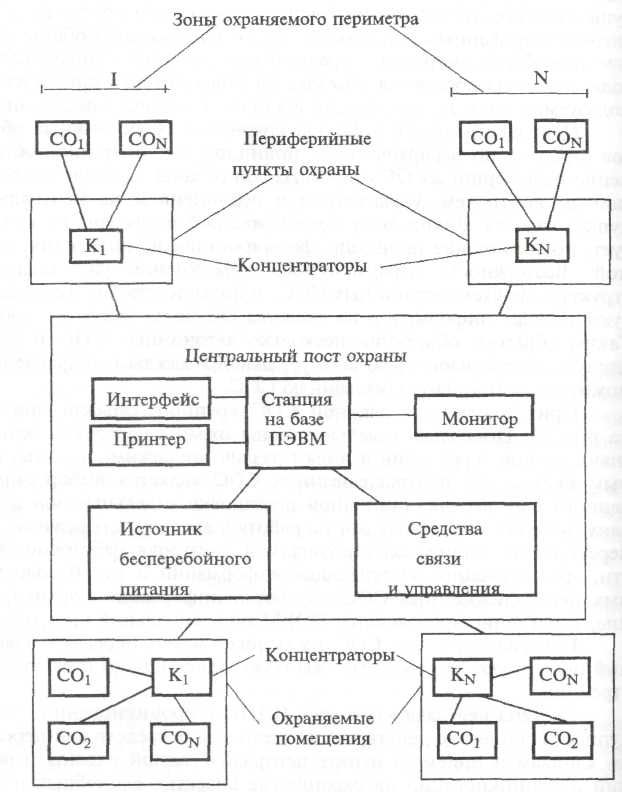

Рис. 3.5 Примерная структура централизованной СОС крупного объекта

В СПИ в качестве каналов связи могут использоваться теле­фонные линии АТС, занятые телефонные линии АТС или радиока­налы.

На рис. 3.6. приводится централизованная СОС на основе СПИ, в которой используются телефонные линии связи и введены следующе обозначения: OO1 — охраняемый объект; КОС — ком­плекс ОС; ОУ — объектовое устройство; ТА — телефонный аппарат; Р — ретранслятор; ПЦН — пульт централизованного наблюдения; ПЦО — пункт централизованной охраны; ШОС — шлейф ОС; К — объектовый концентратор; АТС — автоматическая телефонная станция.

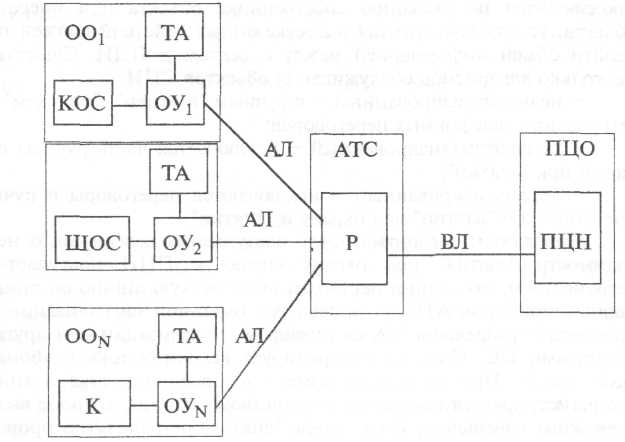

Рис. 3.6 Структурная схема централизованной ОС на основе СПИ по телефонным линиям связи

Собственно СПИ содержит блоки:

— объектовое устройство (ОУ), устанавливающееся на объекте и предназначенное для разделения трактов телефона и охранной сигнализации;

— ретранслятор (Р), устанавливающийся на кроссе АТС и предназначенный для разделения трактов АТС и охранной сигнали-

зации (по команде с ПЦН), приема сигналов с ОУ, группирования и передачи сигналов на ПЦН;

— пульт централизованного наблюдения (ПЦН), устанавли­ вающийся на ПЦО и предназначенный для управления Р, приема извещений, индикации сигналов на табло.

От объекта до Р используется телефонная абонентская линия (АЛ), от Р до ПЦН используется телефонная выделенная линия ВЛ.

К объектовому устройству могут подключаться шлейф ОС, комплекс ОС, концентратор объектового поста охраны, другие уст­ройства ОС, имеющие стандартный выход тревожных извещений.

Поскольку объекты охраны расположены на значительном расстоянии от ПЦО, а "взятие" на охрану или "снятие" с охраны производится по указанию собственника объекта или оператора объекта, то для выполнения вышеуказанных действий должен про­изойти обмен информацией между объектом и ПЦН. Существует несколько алгоритмов обслуживания объектов СПИ:

• неавтоматизированный — с ручным "взятием", "снятием" пу­ тем ведения телефонных переговоров;

• полуавтоматизированный — исключается часть ручных опе­ раций при "взятии";

• автоматизированный — исключаются переговоры и ручные операции при "взятии" под охрану и "снятии".

При любом алгоритме после поступления извещения о необ­ходимости "взятия" под охрану сигнал с ПЦН поступает на ретранслятор, последний переводит абонентскую линию со стацио­нарных приборов АТС на аппаратуру охранной сигнализации ОУ производит разделение ТА со шлейфом сигнализации или другими средствами ОС. Система контролирует величину тока в абонент­ской линии. При вторжении изменяется величина тока в линии, это регистрируется приемным устройством системы, которое выдает тревожное извещение. По команде "снятие" ретранслятор произво­дит обратные переключения и восстанавливает телефонную связь.

Современные СПИ позволяют контролировать значительное число объектов на удалении в несколько километров от ПЦО, пере­давать не только извещения о вторжении, но и о работоспособно­сти отдельных блоков систем, аварийных ситуациях, попытках вы­вода из строя отдельных устройств, а также подавать электропита­ние на шлейфы охраны и СО.
