Приложение к определение приведенного сопротивления теплопередаче неоднородных участков трехслойных панелей из листовых материалов

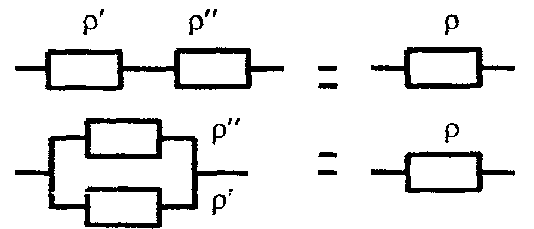

В зонах соединительных элементов трехслойных панелей из листовых материалов (тавров, двутавров, швеллеров, z-образных профилей, стержней, болтов, обрамляющих торцы панелей элементов и прочее) условно полагается, что теплопередача через ограждение происходит двумя путями: преобладающая - через металлические включения и в меньшей степени - через утеплитель. Такое расчленение теплового потока позволяет представить прохождение теплоты через цепь, состоящую из последовательно и параллельно соединенных тепловых сопротивлений ri, °С/Вт, для которой можно рассчитать общее тепловое сопротивление r и сопротивление теплопередаче R0 по следующим элементарным зависимостям:
|
r'+r''=r,°С/Вт; (K.1) 1/r'+1/r''=1/r, Вт/°С; (K.2) R0=rA, м2×°С/Вт. (К.3) |
Наиболее распространенные тепловые сопротивления, встречающиеся в трехслойных панелях из листовых материалов, следует определять по нижеприведенным формулам для:

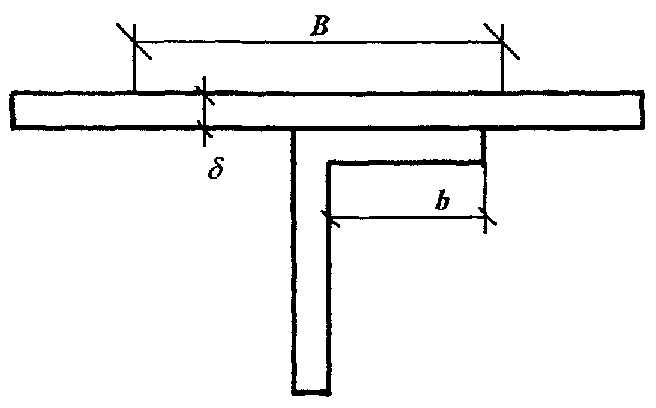

1) примыкания полки профиля к облицовочному металлическому листу
(К.4)
где
a - коэффициент теплоотдачи поверхности панели, Вт/(м2×°С);
lm - теплопроводность металла, Вт/(м×°С);
A=BL - площадь зоны влияния теплопроводного включения, м2, шириной В и длиной L; для профилей В превышает ширину зоны теплового влияния профиля, L=1 м;
d - толщина облицовочного листа, м;
при bB/2>2th(bB/2)»1.
При примыкании полки металлического профиля теплопроводностью lm к неметаллическому листу с теплопроводностью lnm, lm>>lnm
r=r'r''/(r'+r'')-1/(Aa);
r'=(d/lnm+1/a)/(bL);
при В>>d;
(К.5)

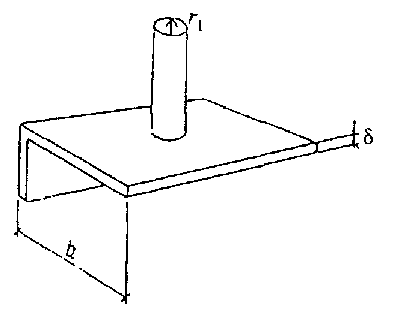

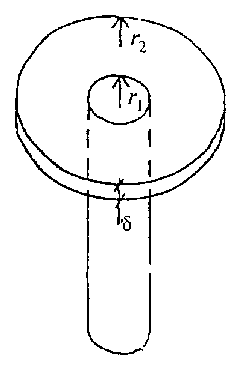

2) примыкания торца металлического стержня (болта) к облицовочному листу
r=1/[2plmd f(b, r1, r2)]-n/(Aa), (К.6)
где n - число болтов на расчетной площади;
r1 - радиус стержня, м;
r2 - радиус влияния болта, м.
Значения функции f(b, r1, r2) получают из графика рисунка К.1. При r2>>r1, f(b, r1, r2)=1/[0,1-ln(br1)];

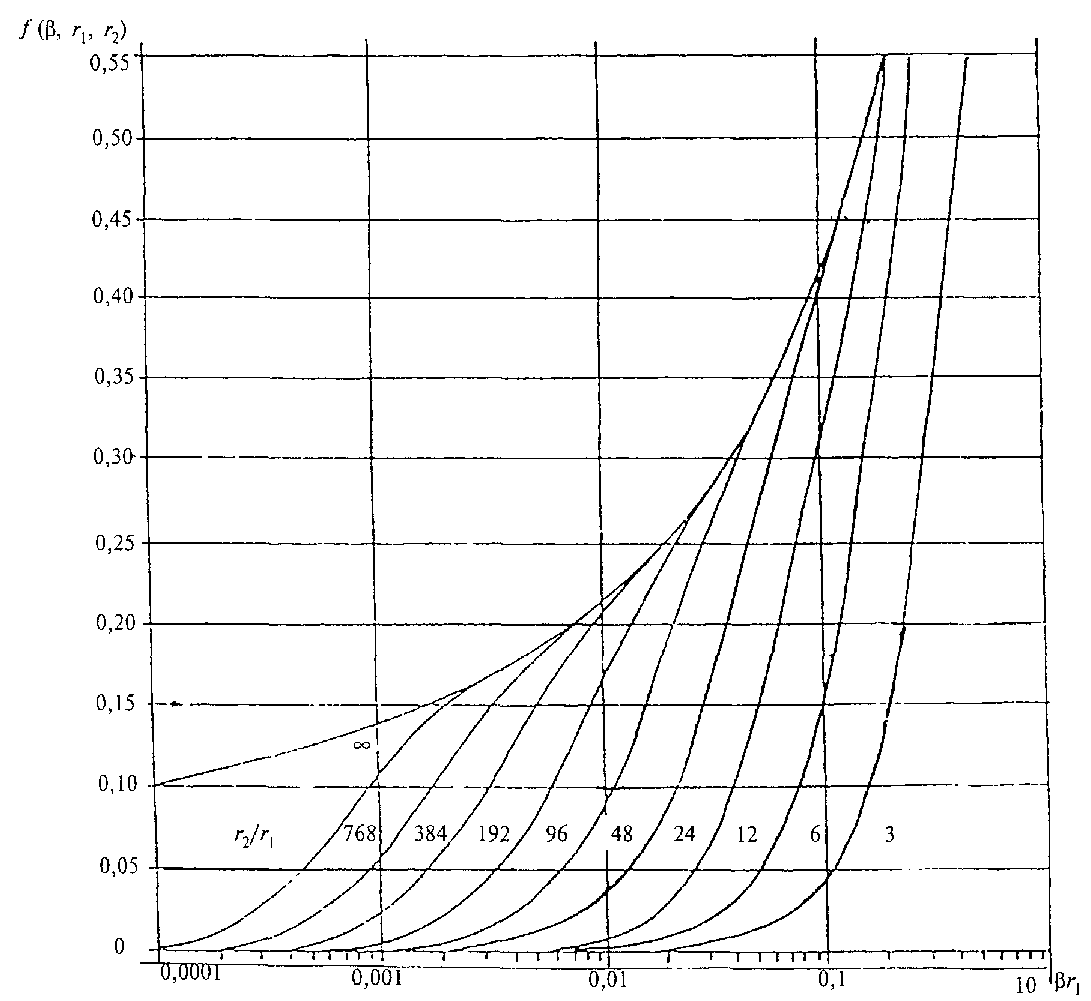

Рисунок К.1 - Функция f(b, r1, r2)

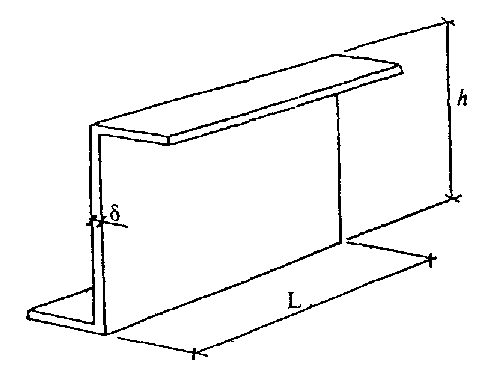

3) стенки профиля
r=h/(lmdL). (К.7)
Для стенки с перфорацией (круглые, прямоугольные, треугольные отверстия) в формулу следует подставлять leq=xlm, где x - коэффициент, принимаемый по таблице К. 1, h=r/с, r=h/2c.
Для стенки с перфорацией (круглыми отверстиями радиусом r с расстоянием между центрами соседних отверстий 2с) в формулу (К.7) вместо lm следует подставить leq;
4) металлического стержня
r=h/(lmpr12); (K.8)
5) примыкания металлического стержня к полке профиля
r=ln(b/r1)/(2plmd) при b>>r1; (К.9)

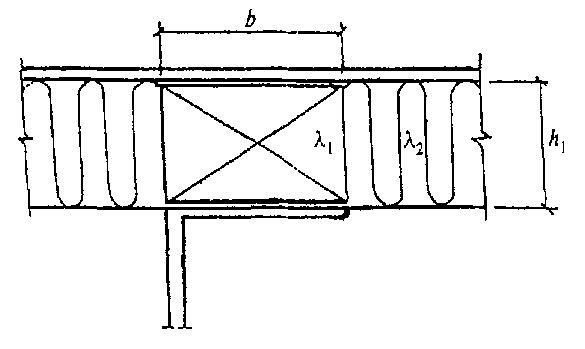

6) термовкладышей между облицовочным листом и полкой профиля
r=1/{L[l1(b/h1)+l2(2/p)]}; (K.10)
7) теплоизоляционного слоя
r=h/(linsBL); (K.11)
где lins - теплопроводность материала теплоизоляционного слоя, Вт/(м×°С);
8) наружной и внутренней поверхностей панели
re=1/(aeA); ri=1/(aiA). (K.12)
Таблица K.1 - Значения коэффициента x
h e |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
0,7 |
0,8 |
0,9 |
0,4 |
0,932 |
|
|
|
|
|
|
|
|
0,5 |
0,954 |
0,829 |
|
|
|
|
|
|
|
0,6 |
0,966 |
0,869 |
0,731 |
|
|
|
|
|
|
0,7 |
0,973 |
0,895 |
0,777 |
0,638 |
|
|
|
|
|
0,8 |
0,978 |
0,913 |
0,811 |
0,684 |
0,547 |
0,412 |
0,286 |
|
|
0,9 |
0,982 |
0,926 |
0,836 |
0,720 |
0,618 |
0,479 |
0,322 |
0,201 |
|
1,0 |
0,984 |
0,936 |
0,856 |
0,750 |
0,625 |
0,491 |
0,355 |
0,226 |
0,107 |
1,1 |
0,986 |
0,944 |
0,873 |
0,774 |
0,655 |
0,523 |
0,385 |
0,249 |
0,119 |
1,2 |
0,988 |
0,950 |
0,885 |
0,794 |
0,681 |
0,552 |
0,413 |
0,272 |
0,131 |
1,3 |
0,989 |
0,955 |
0,895 |
0,811 |
0,703 |
0,577 |
0,438 |
0,291 |
0,143 |
1,4 |
0,990 |
0,959 |
0,904 |
0,825 |
0,723 |
0,600 |
0,462 |
0,310 |
0,155 |
1,5 |
0,991 |
0,962 |
0,912 |
0,838 |
0,740 |
0,620 |
0,487 |
0,328 |
0,166 |
