1.3.4 Подвеска Макферсон
Безо всякого преувеличения можно сказать, что Макферсон – наиболее популярный тип подвески в настоящий момент. Объясняется это простотой конструкции, легкостью и небольшой шириной, что делает её незаменимой в условиях тесноты современных моторных отсеков. Однако на задней оси, где требования к компактности уже не так актуальны, её встретишь нечасто.
В отличие от двухрычажной схемы в подвеске Макферсон остался только нижний поперечный рычаг (рисунок 1.6), а вместо верхнего функции направляющего элемента исполняет амортизаторная стойка, упирающаяся в брызговик. Лишившись верхнего рычага, подвеска потеряла и способность к изменению развала при относительно стабильной колее, а возможности настройки резко сократились. Фактически конструкторам приходится выбирать: либо наклонить рычаг наружу и получить благоприятное изменение развала (то есть устойчивость в поворотах) ценой непостоянства колеи, либо расположить его ближе к горизонтали, и, наоборот, стабилизировать колею (то есть улучшить устойчивость на прямой), снизив сцепление в поворотах. Как правило, выбирают первый путь, в которого пользу говорит и возможность получения высокого центра крена. Кстати, его положение определяется все тем же наклоном рычага, а потому здесь кроется и еще одна неприятность – заметное увеличение кренов по мере загрузки автомобиля, когда подвеска проседает, и рычаг меняет наклон. Конечно, это характерно и для других типов подвески, но в гораздо в меньшей степени, а потому на задней оси, которая обычно и воспринимает дополнительный вес, Макферсон применяется редко.

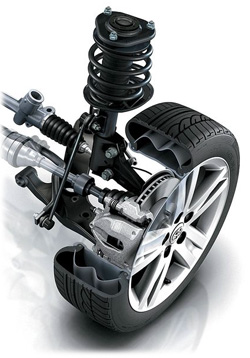

Рисунок 1.6 – Подвеска Макферсон
К недостаткам можно отнести и повышенное трение в амортизаторной стойке, что ухудшает фильтрацию неровностей и дорожных шумов, а так же увеличивает нагрузку на брызговик. Именно поэтому подвеску Макферсон почти не встретишь на внедорожниках (исключение Range Rover), хотя она и обеспечивает большой ход колеса.
А вот на некоторые спортивные автомобили эта подвеска устанавливается, в частности на Porsche 911 и Cayman – жесткие амортизаторы и пружины ограничивают ход колес, и недостатки подвески почти не проявляются.
1.3.5 Подвеска на косых рычагах
Подвеска этого типа сейчас стала редкостью – её вытеснила многорычажная конструкция - однако до середины 90-ых годов именно она применялась на задней оси большинства дорогих мощных заднеприводных автомобилей.
На вид она очень проста: с каждой стороны всего по одному косому рычагу, ось вращения которого наклонена как в продольном, так и в поперечном направлении (рисунок 1.7). Выбирая углы этих наклонов, а так же длины рычагов, можно получать различные кинематические свойства подвески – за эту гибкость настроек её и полюбили разработчики. Кстати, в этом она похожа на двухрычажную подвеску, хотя возможности последней все-таки больше. В частности, подвеска на косых рычагах не обеспечивает относительного постоянства колеи – чем большее изменение развала требуется для прохождения поворотов, тем сильнее расширяется колея в ходе сжатия. Но все же её отклонение оказывается меньше, чем в подвеске Макферсон, а, кроме того, кренится автомобиль на косых рычагах меньше – центр крена можно расположить высоко, а его положение в меньшей степени зависит от загрузки машины.
Помимо этого подвеска обладает очень полезными для задней оси свойствами. Во-первых, она препятствует крену автомобиля на торможении, прижимая в этот момент кузов к земле. А, во-вторых, с её помощью можно влиять на характер управляемости, изменяя недостаточную поворачиваемость на избыточную и наоборот. Для этого инженеры подбирают угол поперечного наклона рычага, от которого зависит схождение колес в ходе сжатия – положительное схождение вызывает недостаточную поворачиваемость, а отрицательное – избыточную. Конечно, это тоже паллиативное решение, ведь переменное схождение на прямой волнистой дороге означает лишь нерациональное использование сцепных свойств шин. И, тем не менее, в разумных пределах этот механизм оправдывает себя лучшим балансом автомобиля в повороте. Радикальный же способ – управляемое электроникой схождение задних колес (как в новой семерке BMW) - обходится слишком дорого.

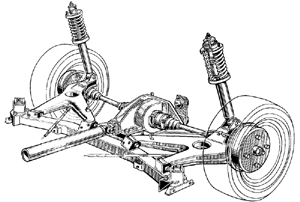

Рисунок 1.7 – Подвеска на косых рычагах
