6.1.Определение воздухообмена в помещении
В помещении, где следует запроектировать вентиляцию (в жилых зданиях и общежитиях - кухни, санузлы; в общественных - служебные комнаты, архивы, санузлы) необходимо определить расход удаляемого воздуха L, м³ /ч, но пункту 3.2.
6.2.Конструктивное выполнение вентиляционных каналов
6.2.1.Вертикальные каналы
После того как определены объемы удаляемого воздуха, необходимо решить вопрос по каким каналам воздух будет удаляться из помещения.
Вентиляционные каналы в жилых и общественных зданиях предусматриваются различных конструкций. Вентканалы устраиваются в кирпичных капитальных внутренних стенах (рис. 6.1.) В наружных стенах каналы не устраиваются.
Размеры каналов в кирпичных стенах кратны размеру кирпича(140х140; 140x270; 270x270). Внутренняя поверхность кирпичных каналов должна быть гладкой (с затиркой швов). Каналы в стенах, сложенных из силикатного кирпича, шлакобетона и др. пористых материалов, образуют путем закладки асбоцементных труб круглого сечения или эти участки стен можно также выполнять из обыкновенного кирпича. В современных крупнопанельных зданиях вентиляционные вертикальные каналы рекомендуется устраивать в пределах этажей в стенах или перегородках в виде специальных вентиляционных панелей с каналами круглого прямоугольного или овального сечения.
Рис.6.1. Расположение вентиляционных каналов в стенах
При отсутствии кирпичных капитальных стен устраиваются приставные каналы из блоков или плит. Приставные каналы маскируют в нишах, встроенных шкафах, у колонн и т.д. или в толще внутренних перегородок.
Конструктивно сечение одного канала может быть недостаточно, чтобы удалить из отдельного помещения определенное количество воздуха при нормированной скорости его движения. В этом случае одно помещение может обслуживаться несколькими вертикальными каналами и жалюзийными решетками.
6.2.2. Горизонтальные сборные чердачные или подвесные короба при бесчердачном перекрытии
Вертикальные вентиляционные каналы вытяжной естественной системы вентиляции доводятся до чердака или потолка перекрытия верхнего этажа и собираются горизонтальными коробами. Чердачные или горизонтальные короба, подвешенные под потолком перекрытия, устраиваются из шлакоалебастровых плит с воздушной прослойкой из металла с устройством утеплителя (рис. 6.2 и рис.6.3).
6.2.3. Вытяжные шахты
Сборные короба собираются к вытяжной вентиляционной шахте. Шахты размещают в наиболее высокой части чердака со стороны ската, уходящего во дворовый фасад. На устье шахты может быть установлен зонт или дефлектор.
6.3. Расчёт вентиляционных каналов
По известному объему вентиляционного
воздуха
определяем сечение канала по формуле:
(30)

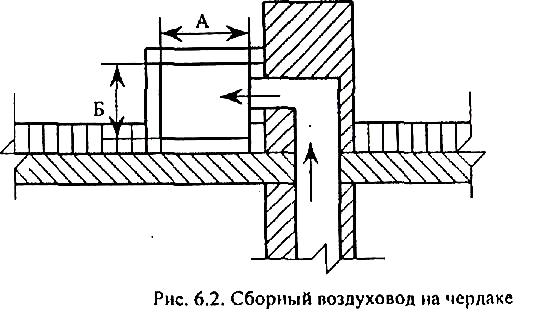

Рис.6.2. Сборный воздуховод на чердаке

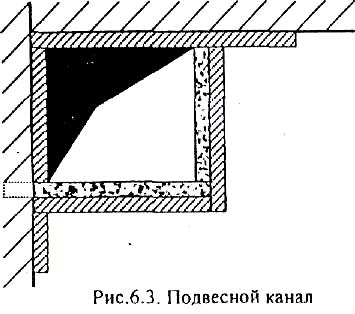

Рис. 6.3. Подвесной канал
где ωр - предварительная скорость движения воздуха, м/с, принимаемая для горизонтальных каналов - 0,5...0,6 м/с; для вертикальных каналов -1,0... 1,5;
-
расчётная площадь канала;
- то же, что и в формуле 11.
Исходя из расчетной площади канала, с
учетом конструктивных соображений
принимаем стандартные размеры сечения
каналов в кирпичных стенах кратно
размеру кирпича, а для воздуховодов по
таблице 6.1. После этого уточняем
фактическую скорость движения воздуха
по каналам
,
м/с, по формуле:
(31)
где Fст - стандартная площадь канала, м²;
- то же, что и в формуле 10.
Таблица 6.1
Площадь живого сечения каналов из шлакогипсовых и шлакобетонных плит, м2.
Б, мм
|
А, мм |
|||||
150 |
250 |
350 |
450 |
550 |
650 |
|
220 |
0,033 |
0,055 |
0,077 |
0,096 |
0,121 |
0,143 |
320 |
0,048 |
0,08 |
0,112 |
0,144 |
0,176 |
0,208 |
420 |
0,063 |
0,105 |
0,147 |
0,189 |
0,231 |
0,273 |
520 |
0,078 |
0,13 |
0,182 |
0,234 |
0,286 |
0,338 |
620 |
0,093 |
0,155 |
0,217 |
0,279 |
0,341 |
0,402 |
720 |
0,108 |
0,18 |
0,257 |
0,324 |
0,396 |
0,467 |
820 |
0,123 |
0,205 |
0,297 |
0,37 |
0,45 |
0,532 |
920 |
0,138 |
0,23 |
0,322 |
0,415 |
0,505 |
0,6 |
Схема воздуховода должна быть построена так, чтобы со всех сторон вытяжной шахты было равное число вертикальных каналов и равные количества воздуха. Расчет начинают с наиболее удаленной от вытяжной шахты жалюзийной решетки. Путь движения воздуха от этой жалюзийной решетки по каналам до вытяжной шахты и сама вытяжная шахта будут являться одной расчетной веткой. Расчетную ветвь разбивают на расчетные участки. Участком называют отрезок сети, где количество воздуха и его скорость остаются неизменными. Каждому участку присваивается номер и указывается количество проходящего по нему воздуха.
