Курсовая работа «отопление и вентиляция здания»
Выполнил(а) студент(ка):
гр. ________ ____________
Проверил: ____________
Ханты-Мансийск
2006

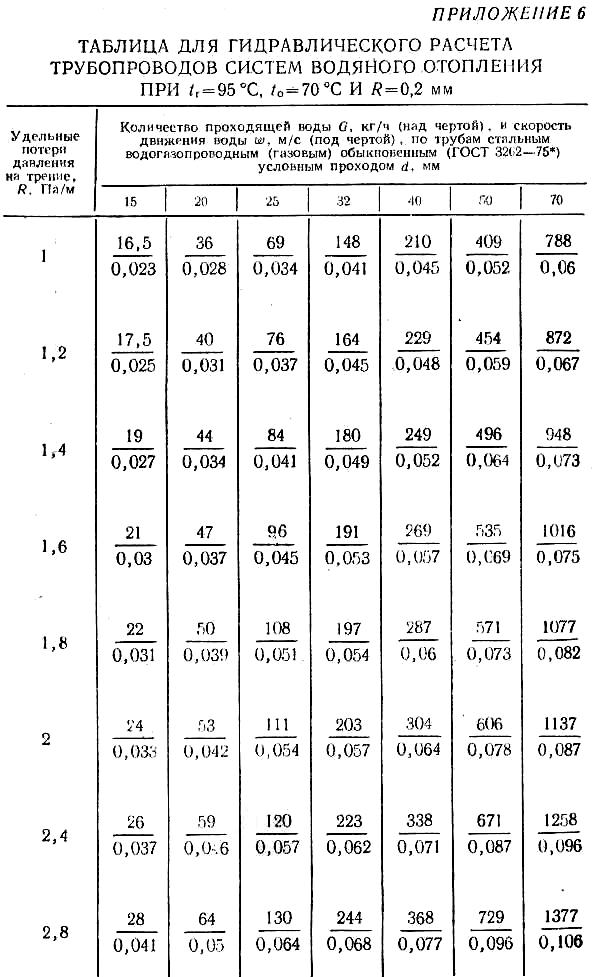

ПРИЛОЖЕНИЕ 6

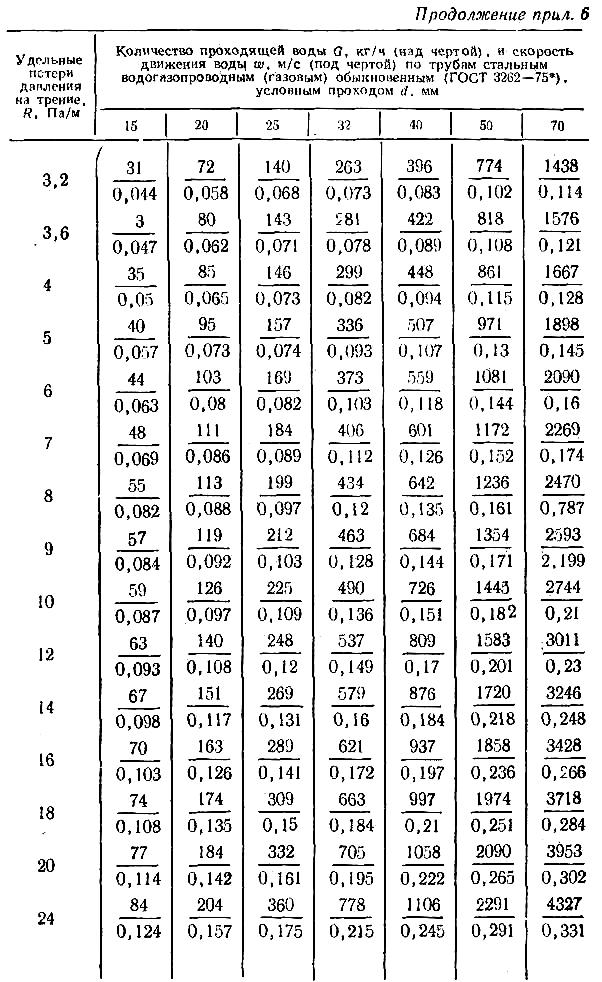

Продолжение приложения 6

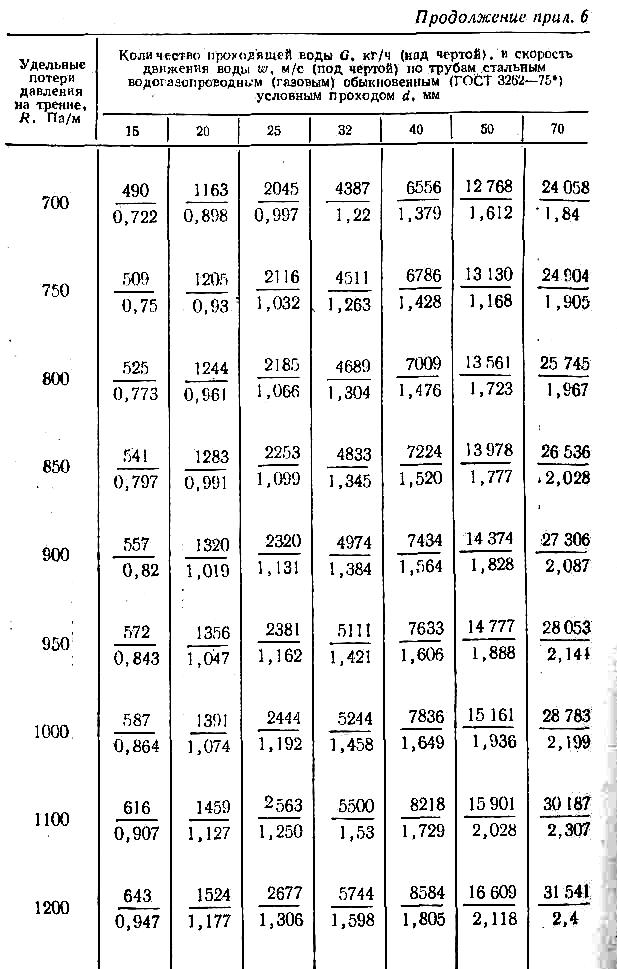

Продолжение приложения 6

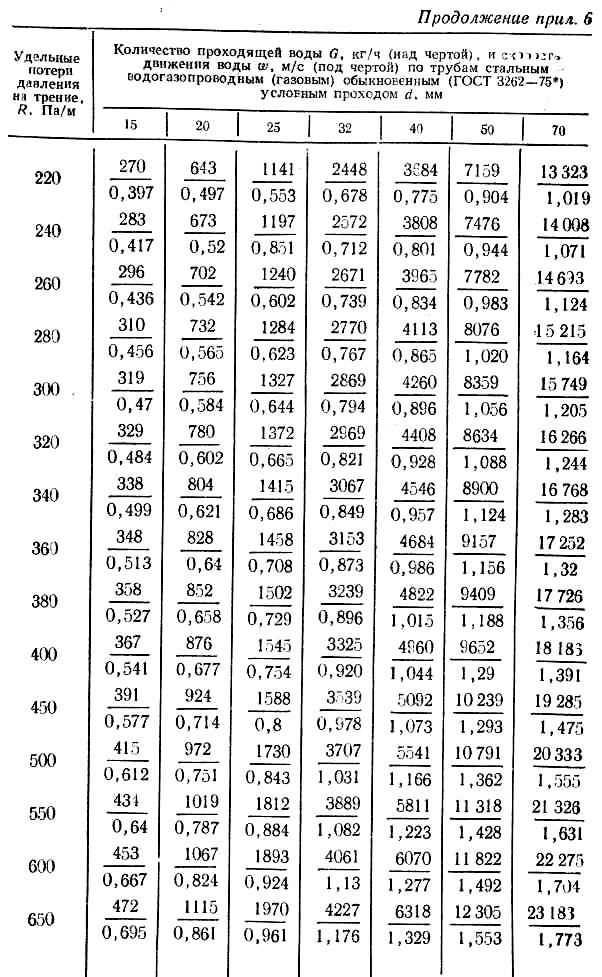

Продолжение приложения 6

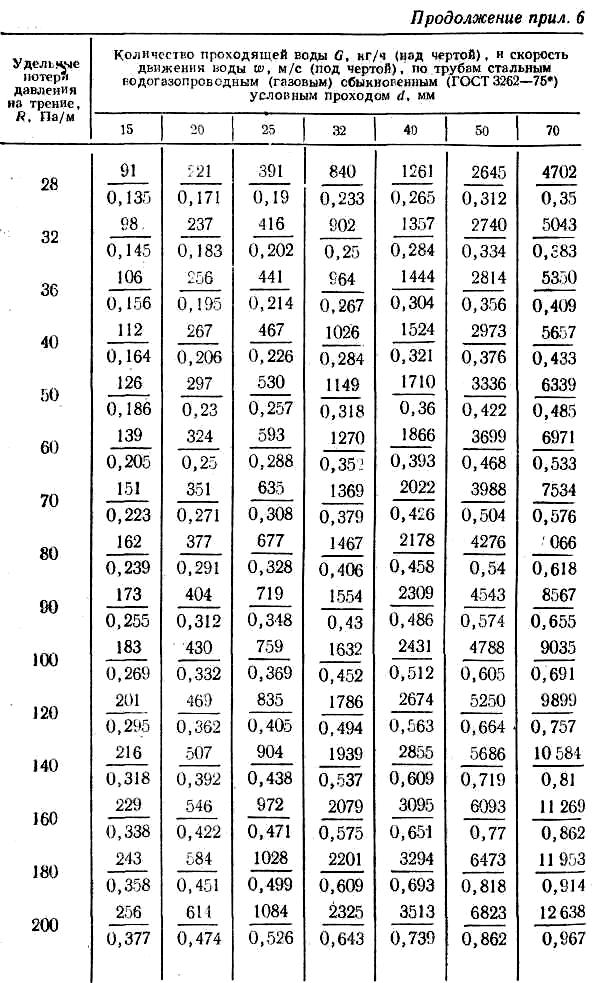

Продолжение приложения 6

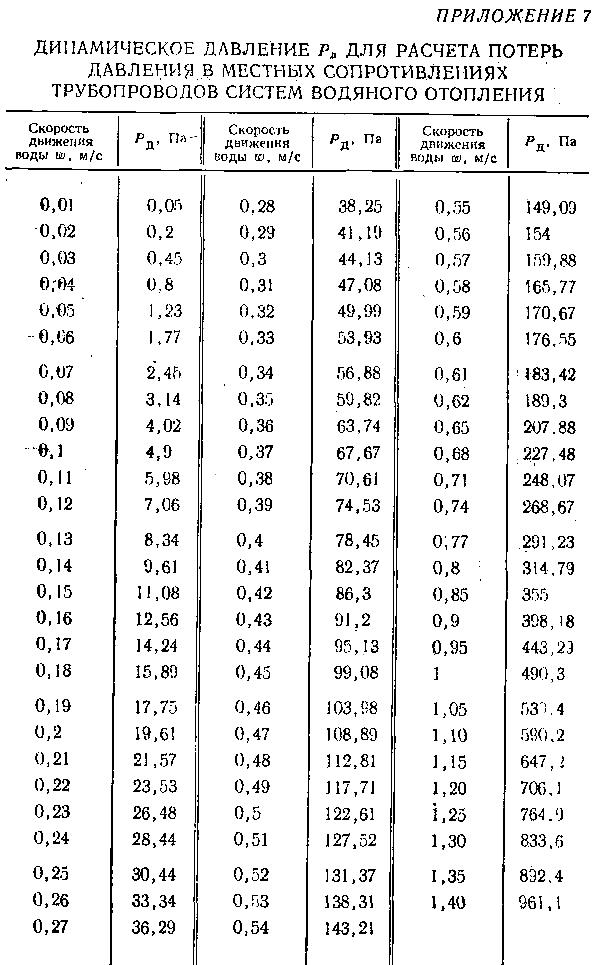

ПРИЛОЖЕНИЕ 7
ПРИЛОЖЕНИЕ 8
Таблица значений коэффициентов местных сопротивлений (ξ).
№ пп. |
Детали |
Схематическое изображение деталей |
Значение коэффициента |
1 |
Отвод на 90°
|
|
1,5 |
2 |
Тройники: на проход
|
|
1 |
3 |
на ответвление 90°
|
|
1,5 |
4 |
на слияние 90°
|
|
1,5 |
5 |
на разделение потока
|
|
3,0 |
6 |
Крестовина: на проход
|
|
2,0 |
7 |
на ответвление
|
|
3,0 |
8
|
Вентиль |
|
16 |
9 |
Кран регулировочный проходной |
|
4 |
10 |
Радиатор
|
|
2 |
ПРИЛОЖЕНИЕ 9
Задание на курсовую работу по «отоплению и вентиляции» жилого или общественного здания
студенту гр. _________________________________
Исходные данные
район строительства: город _______________________;
номер плана: ________;
номер ограждения: _______;
номер перекрытия:________;
конструкция полов: _____________________________________;
разводка системы отопления: _____________________________;
движение воды:________________________________________
ПРИЛОЖЕНИЕ 10
Задание студентам-заочникам
По специальности 290300 «Промышленное и гражданское строительство» по курсу «Теплогазоснабжение и вентиляция»
Выполнить 1-ю часть задания «Отопление и вентиляция» по методическим указаниям (до стр. 40).
Варианты задания выбрать из таблицы (стр. 40) по буквам фамилии студента.
Варианты планов зданий (стр. 45-50).
Варианты ограждений представлены:
а) наружных стен (стр. 41-43);
б) перекрытий (стр. 43-45).
Устройство полов для всех вариантов одинаковое, отличие только в размерах.
Размеры элементов конструкций даны в мм.
Пример расчета представлен на стр. 28-39.
