5.6 Диаграмма трещиноватости, схема утеса, определение коэффициента пустотности

Трещиноватость на утесе

Трещиноватость - свойство горных пород, нарушенность монолитности породы трещинами; этим термином также называется совокупность трещин в породном массиве.

Трещиноватость является важнейшей характеристикой породного массива, оказывающей существенное влияние на выбор системы разработки, на параметры буровзрывных работ. Ее необходимо учитывать при определении устойчивости горных пород, расчете горного давления, выборе крепи, расчете сетки шпуров и скважин, удельного расхода ВВ (взрывного вещества), выборе типа ВВ и при решении других задач. Поэтому трещиноватость отнесена к горнотехническим свойствам.

Трещины разделяют на закрытые (с плотно сомкнутыми стенками) и открытые. Ширина раскрытия изменяется от долей миллиметра до десятков сантиметров. Трещины с раскрытием более 1 м относятся к разрывам.

Существует несколько классификаций горных пород по трещиноватости, в основу которых положены генетические, морфологические, горнотехнические и другие признаки.

При изучении отдельных трещин и их систем обращали внимание на их длину и прерывистость, устанавливливали степень раскрытости трещин, определяли их полненности трещин и состав заполнителя.

Определение азимута простирания

Горный компас позволяет определить угол падения и азимут простирания трещины

Определение длины трещины и шага до следующей трещины

На Амурском утесе была исследована горная порода на трещеноватость. С помощью горного компаса были измерены азимут простирания и угол падения. Также были определены расположение трещин, их длину и глубину, степень зияния, или ширину, характер трещин, их густоту, или частоту, характер заполнения трещин, состав заполнителя. Все данные были занесены в журнал. Также по ним был определен коэффицент трещинной пустотности и построена диаграмма трещиноватости.

Журнал замеров трещиноватости пород скального откоса

Бригадир: Сережин А.Ю.

Фотограф: Чернявская О.О.

Записатор: Исмиева Л.

№ точки	Азимут простирания	Угол падения	Расстояние соседних трещин, см	Длина трещины
1	180	80	9	17
2	180	83	21	5
3	190	72	20	11
4	320	14	5	40
5	322	14	9	20
6	162	22	74	12
7	180	82	14	12
8	195	90	15	10
9	175	85	1	7
10	155	10	14	31
11	345	15	10	12
12	335	16	12	13
13	174	80	8	20
14	176	84	3	9
15	150	70	8	17
16	270	20	4	11
17	268	20	12	11
18	100	30	21	9
19	85	75	20	14
20	38	86	12	22
21	98	83	15	9
22	103	28	14	8
23	102	32	10	9
24	81	17	13	16
25	88	83	11	11
26	73	72	68	26
27	88	81	22	14
28	105	86	19	22
29	138	63	14	63
30	112	73	15	17

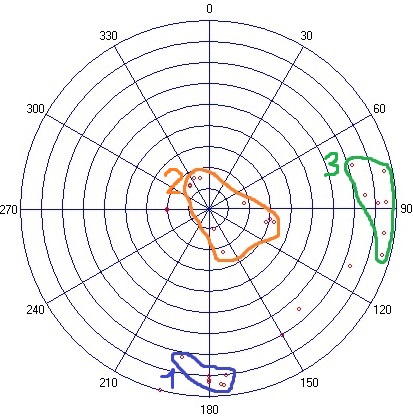

Диаграмма трещиноватости

Участок 1:

Максимальный азимут простирания: 195⁰

Минимальный азимут простирания: 170⁰

Максимальный угол падения: 88⁰

Минимальный угол падения: 70⁰

Участок 2:

Максимальный азимут простирания: 359⁰

Минимальный азимут простирания: 1⁰

Максимальный угол падения: 36⁰

Минимальный угол падения: 10⁰

Участок 3:

Максимальный азимут простирания: 110⁰

Минимальный азимут простирания:70⁰

Максимальный угол падения:90⁰

Минимальный угол падения: 70⁰
