Электрические и световые параметры
Цвет свечения………………………………………………………красный
Сила света при Iпр=20 мКд, не менее:
Сегмента (АЛС324Б)……………………………………………...…….0.15
Точки……………………………………………………………….……0.05
Постоянное прямое напряжение излучающего элемента Iпр=20 мА не более:
При Т= +25±10 и +70±30С…………………………………………….…2.5
При Т= -60±30С……………………………………………………….…..4.0
Минимальная наработка часов………………………………...…..15 000 ч
Срок хранения не менее……………………………………………….6 лет
1.12 Диодный мост КЦ405В
Диодный мост КЦ405В предназначен для работы в схемах выпрямления синусоидального напряжения и используется во многих приборах напряжением до 400 В. ,при токе не более 0,3 А и на частотах до 20 кГц. Вообще применение диодных мостов КЦ405В целесообразно из-за его компактности. Размеры радиодетали всего 7,5 на 6 мм., производиться в DIP корпусе с шестью выводами. При таких размерах применение диодного моста КЦ405В более оправданно, чем самостоятельная сборка диодного моста из диодов. Диодный мост КЦ405В это кремниевый выпрямительный блок средней мощности.
УГО Конструктив
Основные характеристики
Максимальное постоянное обратное напряжение, В………………………...400
Максимальный прямой ток, А…………………………………………………....1
Максимальный обратный ток, мкА…………………………………………...125
Рабочая частота, кГц…………………………………………………………….20
Максимальное прямое напряжение, В………………………………………......4
Рабочая часота fд, кГц…………………………………………………………….5
2 Описания работы устройства по структурной схеме

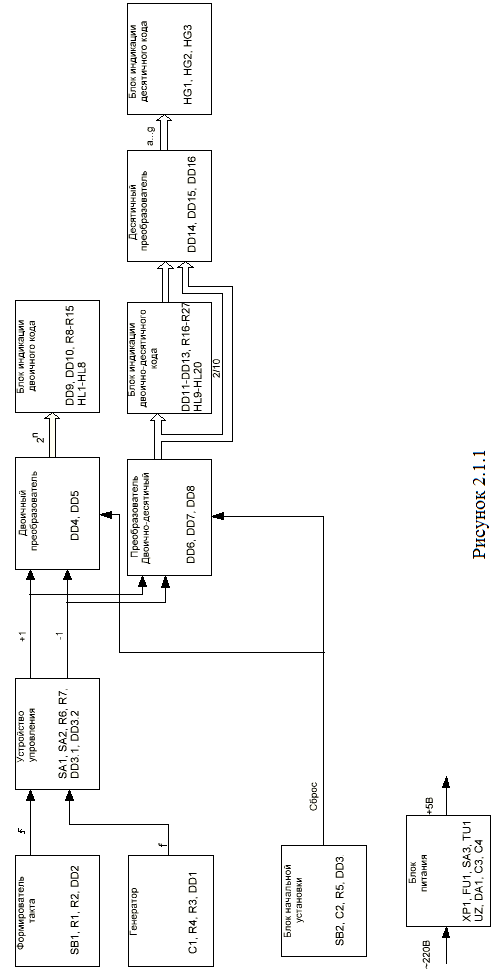

2.1 Структурная схема (рисунок 2.1.1)
2.2 Описание структурной схемы
При включение питания формируется короткий положительный импульс (сброс), который устанавливает в нулевое состояние двоичный и двоично-десятичный преобразователи кода. Устройство управления обеспечивает тактовый режим работы двоичного и двоично-десятичного кода, от формирователя такта или в автоматическом режиме у генератора, который вырабатывает прямоугольную последовательность импульсов с частотой 0,5 Гц. На выходе устройства управления возникают положительные импульсы, в цепях «+1» и «-1» для увеличения или уменьшения состояния двоичных и двоично-десятичных (блоков). Двоичный преобразователь преобразует тактовую последовательность в двоичный код, и на выходе его образуется двоичный восьми разрядный код. Двоично-десятичный преобразователь преобразует тактовую последовательность в двоично-десятичный код, а на выходе преобразователя вырабатывается три двоично-десятичные тетрады. Для индикации состояния двоично-десятичного преобразователя служит блок индикации двоично-десятичного кода, который содержит восемь двоичных разрядов. К выходу преобразователя двоично-десятичного кода подключается блок индикации двоично-десятичного кода, который индуцирует состояние выходов преобразователя в двоично-десятичном коде с помощью трех тетрад. Одновременно двоично-десятичный код поступает на десятичный преобразователь, который преобразует двоично-десятичный код в семисегментный код, а семисегментный код поступает в блок индикации десятичных цифр, каждая десятичная цифра формируется с помощью семисегментных светодиодных индикаторов.
Питание всего устройства осуществляется от сети переменного тока 220В, а на выходе формируется стабилизированное напряжение +5В.
2.3 Описание сигналов структурной схемы
- импульс
ʄ- частота
Сброс- установка в начальное состояние
+1, -1 – сигналы управления
2n- двоичный код
2/10- двоично-десятичный код
a…g- семисегментный код
