01,03,05,09,11,13- Входы
02,04,06,08,10,12- Выходы
07-общий
14- напряжение питания
Электрические параметры
Номинальное напряжение питания………………………………5 В ± 5%
Выходное напряжение низкого не более………………………….…0.4 В
Выходной ток низкого уровня не более………………………..….-1.6 мА
Входной ток высокого уровня не более…………………………...0.04 мА
Входной пробивной ток не более………………………………..……1 мА Ток потребления при низком уровне выходного напряжения.......33 мА Ток потребления при высоком уровня выходного напряжения.…12 мА
Потребляемая статическая мощность на один логический элимент не более…………………………………………………………………….....19.7 мА
Время задержки распространения при включении не более…….…15 нс
Время задержки распространения при выключении не более…...…55 нс
Входы |
Выход |
|
А |
В |
Q̄ |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
1.9 Светодиод АЛ307ВМ
Светодиод АЛ307ВМ предназначен для работы в устройствах индикации, для визуального наблюдения событий.
Условно-графическое обозначение и внешний вид
УГО Конструктив
Электрические параметры
Цвет свечения………………………………………………..….…красный
Тип светодиода……………………………………………….одноцветные
Минимальная сила света Iv мин………………………………...…0.4 мКд
Максимальная сила света Iv макс………………………………….0.4 мКд
Длинна волны……………………………………………………..….562 нм
Видимый телесный угол…………………………………………….20 град
При токе Iпр……………………………………………………………10 мА
Тип монтажа………………………………………………….…в отверстие
Форма линзы.......................................................................................круглая
Материал……………………………………………………………..…..Gap
Цвет линзы…………………………………………...……цветная матовая Максимальное прямое напряжение……………………………….….2.8 В Максимальное обратное напряжение…………………………………..2 В Максимальный импульсный прямой ток………………………...….60 мА
Рабочая температура……………………………………...…….-60….70 0С
1.10 Светодиод АЛ307ГМ
Светодиод АЛ307ГМ предназначен для работы в устройствах индикации, для визуального наблюдения событий.
УГО Конструктив
Электрические параметры
Цвет свечения………………………………………………...….…зеленый
Тип светодиода……………………………………………….одноцветные
Минимальная сила света Iv мин………………………………...…0.4 мКд
Максимальная сила света Iv макс………………………………….0.4 мКд
Длинна волны……………………………………………………..….562 нм
Видимый телесный угол…………………………………………….20 град
При токе Iпр……………………………………………………………10 мА
Тип монтажа………………………………………………….…в отверстие
Форма линзы.......................................................................................круглая
Материал……………………………………………………………..…..Gap
Цвет линзы…………………………………………...……цветная матовая Максимальное прямое напряжение……………………………….….2.8 В Максимальное обратное напряжение…………………………………..2 В Максимальный импульсный прямой ток………………………...….60 мА Рабочая температура……………………………………...…….-60….70 0С
1.11 Цифровой индикатор АЛС324Б
Индикаторы цифровые полупроводниковые, АЛС324Б предназначены для отображения информации в виде цифр от 0 до 9 и десятичного знака.

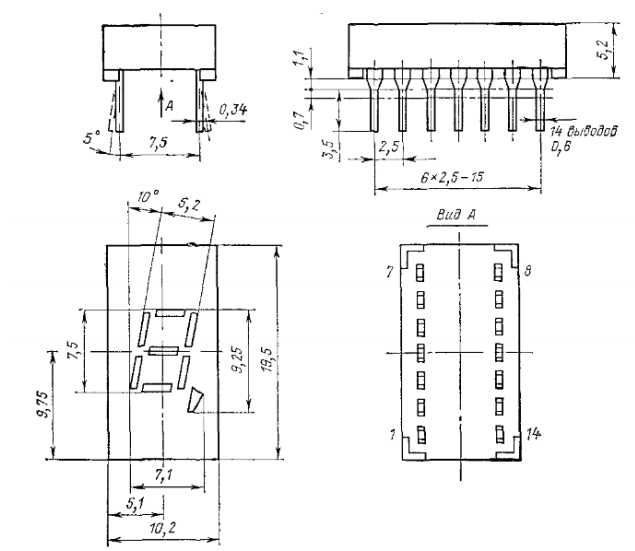

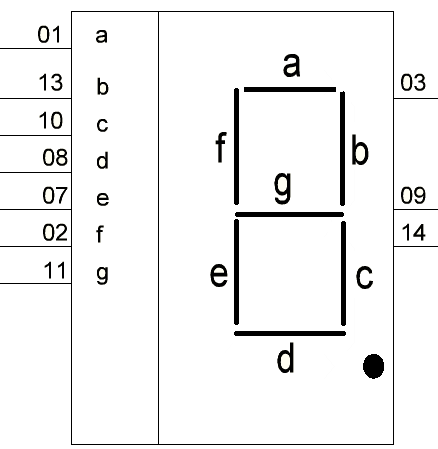

УГО Конструктив
HG
