1 Применяемая элементная база
1.1 Микросхема КР1006ВИ1
Микросхема представляет собой времязадающую схему (таймер) и предназначена для формирования импульсов напряжения Т= 1,1 RC (R и C- внешние времязадающие элементы) от нескольких микросекунд до десятков минут.

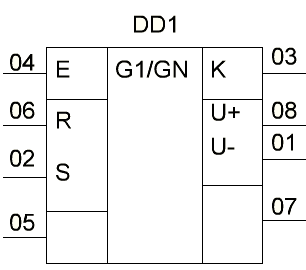

Условно - графическое обозначение и конструктив

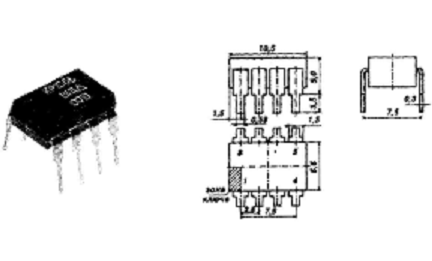

УГО Конструктив
Назначение выводов
Общий
Запуск
Выход
Сброс
Контроль делителя
Срабатывание
Цель разряда
Напряжение питания
Электрические параметры
Напряжение питания………………………………………….… 3…15 В
Ток потребления……………………………………………… ≤6…15 мА
Ток сброса при Uп=15 В………………………………………..…≤1,5 мА
Входной ток при Uп=15 В……….………………………………….≤2 мА
Ток срабатывания…………………………………………………..250 нА
Время нарастания (спада)………………………………………….300 нс
Начальная погрешность при Uп=15 В……………………………….≤3%
Нестабильность начальной погрешности от напряжения питания…………………………………………………………...≤ 0,3%/ В
1.2 Микросхема 1533ЛА3
Микросхема представляет собой логическую функцию 2И-НЕ в схемах электроники.

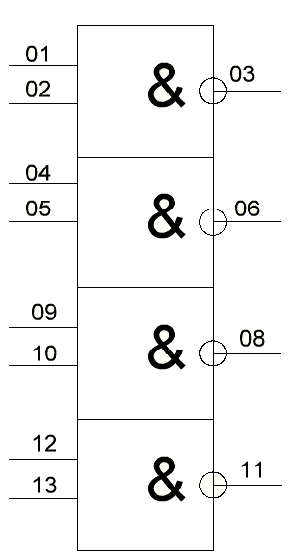

Условно-графическое обозначение

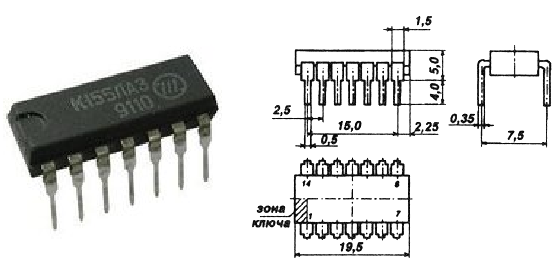

DD Конструктив
Микросхема включает в себя 4 независимых элемента 2И-НЕ, выполняемых по КМОП- технологии. Содержат 88 интегральных элементов.
Назначение выводов
01,02,04,05,09,10,12,13 – входы
07- общий
03,06,08,11 – выходы
14- питание микросхемы
Электрические параметры
Номинальное напряжение питания……………………………... 5 В±10%
Выходное напряжение низкого уровня…………………………… ≤ 0,5 В
Выходное напряжения высокого уровня………………………..…≥ 2,5 В
Ток потребления при низком уровне выходного напряжения Uп= 5,5 В
……………………………………………………………………..…≤ 3 мА
Ток потребления при высоком уровне выходного напряжения Uп= 5,5В ………………………………………………………………….…≤ 0,85 мА
Входной ток низкого уровня…………………………………..≤│-0,2│мА
Входной ток высокого уровня……………………………………≤ 20 мкА
Время задержки распространения сигнала при включении………..≤ 8 нс
Время задержки распространении сигнала при выключении……≤ 12 нс
Емкость входа………………………………………………………...≤ 5 пФ
1.3 Микросхема КР1533ТМ2
Микросхема представляет собой два D-триггера, работающая по фронту тактового сигнала на входе С. Низкий уровень напряжения (лог. «0») на входах установки (S) или сброса (R) устанавливает выходы триггера в соответствующие состояние вне зависимости от состояния других входов (C и D).

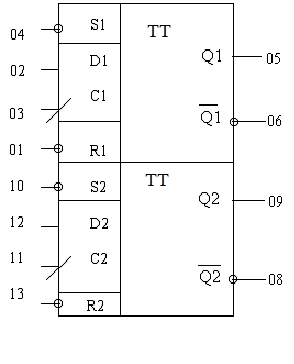

Условно - графическое обозначение
DD

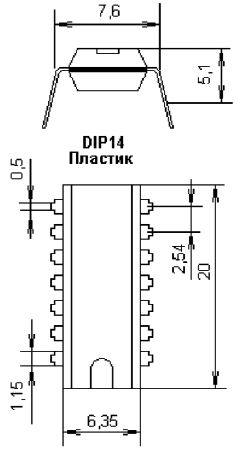

Конструктив
Назначение выводов
01(13)- вход сброса
02(12)- вход
03(11)- вход тактовый
04(10)- вход установки
05(08)- Выход
06(09)-Выход
07- общий вывод
14- вывод питания от источника напряжения
Электрические параметры
Напряжение питания……………………………………………….+5±10%
Входной ток (0/1), не более………………………………20 мкА/200 мкА
Ток потребления (статический), max………………………………….4мА
Выходной ток лог. «0», не менее……………………………………..15мА
Выходной ток лог. «1», не менее…………………………………....0,4мА
Типовая задержка…………………………………………………....13-1 нс
Тактовая частота………………………………………………....до 34 МГц
Входной уровень «0»……………………………………………..….˂0,8 В
Входной уровень «1»………………………………………………..> 2,0 В
Выходной уровень «0»…………………………………………….…˂0,4 В
Выходной уровень «1»…………………………………………….....>2,4 В
Длительность фронта входного импульса, max: входы R, S, D..…...1мкс
вход C………………………………………………………….………..50нс
Рабочий диапазон температур…………………………...… -100С…+700С
Входы |
Выходы |
||||
S̄ |
R̄ |
C |
D |
Q |
Q̄ |
0 |
1 |
X |
X |
1 |
0 |
1 |
0 |
X |
X |
0 |
1 |
0 |
0 |
X |
X |
H |
H |
1 |
1 |
_| |
1 |
1 |
0 |
1 |
1 |
_| |
0 |
0 |
1 |
1 |
1 |
0 |
X |
Q0 |
Q̄0 |
0- низкий уровень
1- высокий уровень
Х- любое состояние
Q0- предыдущие состояние выхода
Н- неопределенное состояние (недопустимый режим)
1.4 Микросхема КР1533ИЕ6
Микросхема представляет собой двоично-десятичный реверсивный счетчик синхронного типа. Он предназначен для счета положительных и отрицательных импульсов.
Условно-графическое обозначение

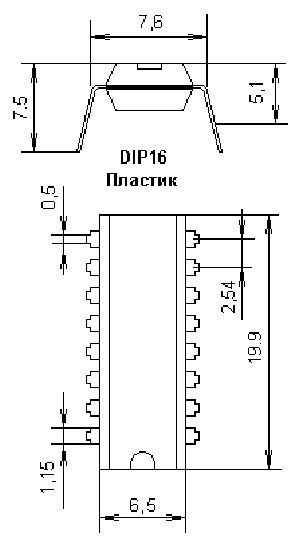

УГО Конструктив
Назначение выводов
01-вход информационный D2
02-выход второго разряда Q2
03-выход первого разряда Q1
04-вход «обратный счет» (-1)
05-вход «прямой счет» (+1)
06-выход третьего разряда Q3
07-выход четвертого разряда Q4
08-общий
09-вход информационный D4
10-вход информационный D3
11-вход стробирования предварительной записи C̅
12-выход «перенос» C̅R̅
13-выход «заем» B̅R̅
14-вход установки в состояние «логический 0»
15-вход информационный D1
16-напряжение питания
Электрические параметры
Номинальное напряжение питания……………………………….5 В ±5%
Выходное напряжение низкого уровня…………………………..…≤0,4 В
Выходное напряжение высокого уровня………………………...….≥2,4 В
Напряжение на антизвонном диоде………………………………..≥ -1,5 В
Помехоустойчивость…………………………………………………≥0,4 В
Входной ток низкого уровня…………………………………...…≤ 1,6 мА
Входной ток высокого уровня…………………………………….≤40 мкА
Входной пробивной ток…………………………………………...…≤1 мА
Ток короткого замыкания……………………………………..-18…-65 мА
Ток потребления………………………………………………...…≤102 мА
Потребляемая статическая мощность………………………..….≤535 мВт
Время задержки от входа «уст.0» до выхода Q………………….…≤35 нс
Время задержки выключения от входа предварительной записи до выхода Q.………………………………………………………………...…..≤40 нс
Время задержки включения от входа предварительной записи до выхода Q………………………………………………………………….….≤40 нс
Время задержки выключения от входа «прямой счет» до выхода «прямой перенос»………………………………………………………..….≤26 нс
Время задержки включения от входа «прямой счет» до выхода «прямой перенос»………………………………………………………..……………≤24 нс
Время задержки выключения от входа «прямой счет» до выхода Q …………………………………………………………………………..……≤38 нс
Время задержки включения от входа «прямой счет» до выхода Q …………………………………………………………………………..……≤47 нс
Время задержки выключения от входа «обратный счет» до выхода «обратный перенос»……………………………………………………..….≤24 нс
Время задержки включения от входа «обратный счет» до выхода «обратный перенос»……………………………………………………..….≤24 нс
Время задержки включения от входа «обратный счет» до выхода Q…………………………………………………………………………..….≤47 нс
Время задержки выключения от входа «обратный счет» до выхода Q…………………………………………………………………………..….≤38 нс
Коэффициент разветвления по выходу………………………………….10
Максимальная длительность фронта (среза) входного импульса.≤150 нс
Режимы работы |
Вход |
|||
R(14) |
C̅ |
«+1»(5) |
«-1»(4) |
|
Уст. В состояние «низкий уро.» |
1 |
Х |
Х |
Х |
Запись информации |
0 |
0 |
Х |
Х |
Неактивное состояние |
0 |
1 |
1 |
1 |
Счет прямой |
0 |
1 |
|
1 |
Счет обратный |
0 |
1 |
1 |
|
Х- безразличное состояние
- активный фронт напряжения по счетным входам
1.5 Микросхема КР1533ИЕ7
Микросхема представляет собой четырехразрядный двоичный реверсивный счетчик синхронного типа.
Условно-графическое обозначение.
DD Конструктив
Назначение выводов
01-вход информационный D2
02-выход второго разряда Q2
03-выход первого разряда Q1
04-вход «обратный счет» (-1)
05-вход «прямой счет» (+1)
06-выход третьего разряда Q3
07-выход четвертого разряда Q4
08-общий
09-вход информационный D4
10-вход информационный D3
11-вход стробирования предварительной записи C̅
12-выход «перенос» C̅R̅
13-выход «заем» B̅R̅
14-вход установки в состояние «логический 0»
15-вход информационный D1
16-напряжение питания
Электрические параметры
Номинальное напряжение питания……………………………….5 В ±5%
Выходное напряжение низкого уровня…………………………..…≤0,4 В
Выходное напряжение высокого уровня………………………...….≥2,4 В
Напряжение на антизвонном диоде………………………………..≥ -1,5 В
Помехоустойчивость…………………………………………………≥0,4 В
Входной ток низкого уровня…………………………………...…≤ 1,6 мА
Входной ток высокого уровня…………………………………….≤40 мкА
Входной пробивной ток…………………………………………...…≤1 мА
Ток короткого замыкания……………………………………..-18…-65 мА
Ток потребления………………………………………………...…≤102 мА
Потребляемая статическая мощность………………………..….≤535 мВт
Время задержки от входа «уст.0» до выхода Q………………….…≤35 нс
Время задержки выключения от входа предварительной записи до выхода Q.………………………………………………………………...…..≤40 нс
Время задержки включения от входа предварительной записи до выхода Q………………………………………………………………….….≤40 нс
Время задержки выключения от входа «прямой счет» до выхода «прямой перенос»………………………………………………………..….≤26 нс
Время задержки включения от входа «прямой счет» до выхода «прямой перенос»………………………………………………………..……………≤24 нс
Время задержки выключения от входа «прямой счет» до выхода Q …………………………………………………………………………..……≤38 нс
Время задержки включения от входа «прямой счет» до выхода Q …………………………………………………………………………..……≤47 нс
Время задержки выключения от входа «обратный счет» до выхода «обратный перенос»……………………………………………………..….≤24 нс
Время задержки включения от входа «обратный счет» до выхода «обратный перенос»……………………………………………………..….≤24 нс
Время задержки включения от входа «обратный счет» до выхода Q…………………………………………………………………………..….≤47 н
Время задержки выключения от входа «обратный счет» до выхода Q…………………………………………………………………………..….≤38 нс
Коэффициент разветвления по выходу………………………………….10
Максимальная длительность фронта (среза) входного импульса.≤150 нс
Таблица истинности
Режимы работы |
Вход |
|||
R(14) |
C̅ |
«+1»(5) |
«-1»(4) |
|
Уст. В состояние «низкий уро.» |
1 |
Х |
Х |
Х |
Запись информации |
0 |
0 |
Х |
Х |
Неактивное состояние |
0 |
1 |
1 |
1 |
Счет прямой |
0 |
1 |
|
1 |
Счет обратный |
0 |
1 |
1 |
|
Х- безразличное состояние
- активный фронт напряжения по счетным входам
1.6 Микросхема К514ИД2
Микросхема представляет собой дешифратор для семисегментного
полупроводникового цифрового индикатора с разъединенными катодами сегментов.
УГО Конструктив
DD
Назначение выводов
