2.4 Анемометр

Анемометр— метеорологический прибор для измерения скорости ветра. Состоит из чашечной (или лопастной) вертушки укреплённой на оси, которая соединена с измерительным механизмом. При возникновении воздушного потока, ветер толкает чашечки, которые начинают крутиться вокруг оси (рис.2.4).

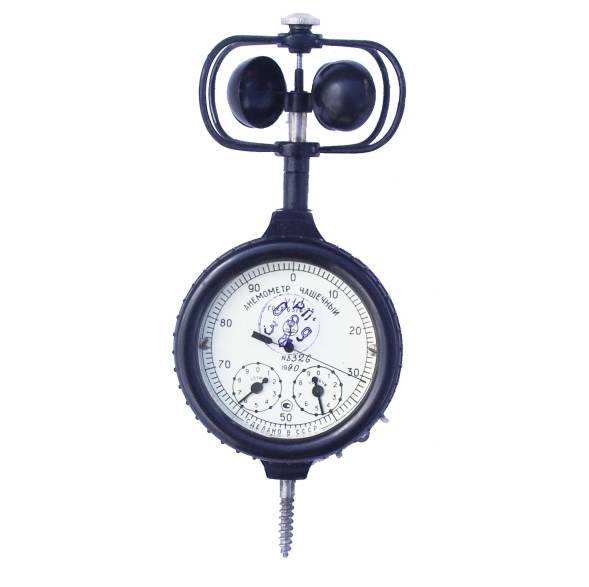

Рис. 2.4 Анемометр

Виды анемометров:

- чашечный

- лопастный

- тепловой

- ультразвуковой

Чашечный анемометр

Поток воздуха вращает чашки в любом горизонтальном направлении, только если чашки пропорциональны скорости ветра. Взглянув на анемометр с четырьмя чашками, можно заметить, что чашки расположены симметрично.

Лопастный анемометр

C изменением направления ветра, ось должна вращаться в этом же направлении. Так же для подобных целей используются флюгер или какой-нибудь другой метеорологический прибор.

Тепловой анемометр

Принцип действия прибора основан на измерении перепада температур на «вспомогательной стенке». Величина температурного перепада пропорциональна плотности теплового потока. Измерение температурного перепада осуществляется с помощью ленточной термопары, расположенной внутри пластинки зонда, выступающей в роли «вспомогательной стенки»

Ультразвуковой анемометр

Принцип действия анемометров ультразвукового типа — в измерении скорости звука, которая изменяется в зависимости от направления ветра. Различают двумерные ультразвуковые анемометры, трехмерные ультразвуковые анемометры и термоанемометры. Двумерный анемометр способен измерять скорость и направление горизонтального ветра. Трехмерный анемометр проводит измерение первичных физических параметров — времен проходов импульсов, а затем пересчитывает их в три компоненты направления ветра. Термоанемометр, помимо трех компонент направления ветра, способен измерять еще и температуру воздуха ультразвуковым методом.

2.5 Измерение облачности и виды облаков

Измерение облачности

- Измерять количество облаков надо на открытом месте с хорошим кругозором.

- Облачность определяется на глаз по 10-балльной системе.

- Если небо безоблачное, то облачность считается равной 0 баллов.

- Если все небо закрыто облаками, то облачность считается равной 10 баллам.

Характеристика видов облаков

Облака верхнего яруса: тонкие, белые, высоко расположенные облака, имеющие вид волокнистого покрова, изогнутых перьев, волн или прозрачной белой вуали. Движение их почти незаметно. Сквозь них просвечивает солнце, голубое небо, звезды. К облакам верхнего яруса относятся:

Перистые облака: отдельные белые волокнистые облака, обычно очень тонкие и прозрачные. Занимают незначительную часть неба, осадки из них не выпадают.

Перисто-кучевые облака состоят из очень маленьких хлопьев, волн или ряби белых тонких облаков.

Перисто-слоистые облака: белая или голубоватая тонкая однородная пелена, обычно закрывающая все небо.

Облака среднего яруса: светло-синевато-серые облака в виде сплошной пелены или волн, пластин, хлопьев. Сквозь них солнце просвечивает слабо или совсем не просвечивает. К облакам среднего яруса относятся:

Высоко-кучевые облака: белые или сероватые облака в виде гряд, обычно разделенных просветами голубого неба.

Высоко-слоистые облака: образуют серую или синеватую однородную пелену слегка волнистого строения, обычно постепенно закрывающую все небо.

Облака нижнего яруса: низкие, серые, тяжелые гряды, валы или пелена, закрывающая все небо сплошным покровом. Солнце не просвечивает. К облакам нижнего яруса относятся:

Слоисто-кучевые облака состоят из крупных гряд, разделенных просветами или сливающихся в сплошной серый волнистый покров. Осадки из них обычно не выпадают.

Слоистые облака: однородный слой серого или желтовато-серого цвета. Часто нижняя граница слоя бывает разорванной, клочковатой. Осадки выпадают только в виде мороси.

Слоисто-дождевые облака: похожи на однородную темно-бурую бесформенную пелену, закрывающую все небо. Часто по ней проносятся мрачные, темные, разорванные дождевые облака. Выпадают обложные осадки.

Облака вертикального развития: отдельные плотные облака, сильно развитые по вертикали с высоты 1 км до 8 км. Нижняя часть их - плоская, серовато-белого цвета, вершины имеют вид куполов белого цвета. К облакам вертикального развития относят:

Кучевые облака: плотные, развитые в вышину обособленные белые облака с куполообразными вершинами. Они дают резкие тени на земле.

Кучево-дождевые облака: серые облака с темным основанием могут образовывать сплошной покров. Из них вы падают ливневые осадки.
