2. Метод последовательных поэлементных проверок

Метод последовательных поэлементных проверок состоит в том, что поиск неисправностей ведут, проверяя элементы системы по одному в определенном, заранее установленном порядке. Обнаружив неисправность, прекращают поиск и заменяют элемент, а затем проверяют работоспособность всей системы. Если комплексная проверка показала, что работоспособность не восстановлена, продолжают поиск следующей неисправности. Определив второй неисправный элемент, снова проверяют систему. Эти операции повторяют до восстановления работоспособности автоматизированного устройства.

Данный метод используют для любых функциональных схем аппаратуры и вариантов ее конструкции. Его недостаток - сравнительно большое число проверок, что, в свою очередь, приводит к значительным затратам времени на поиск даже при оптимальных программах. Метод удобен при малом числе элементов в автоматизированной системе.

Оснащение рабочего места (используемые приборы и оборудование):

Приборы и оборудование	Тип (марка)	Кол-во	Пределы измерения	Примечание
Стенд лабораторный	БИС-ЭР	1
Мультиметр	М890G*	1
Прибор комбинированный	Ц4353*	1	15-60-300-1500 mA
Фотореле	ФР-75	1		В виде отдельных элементов
*- приборы и оборудование могут быть заменены аналогичными

Схема лабораторной установки

Схема лабораторной установки

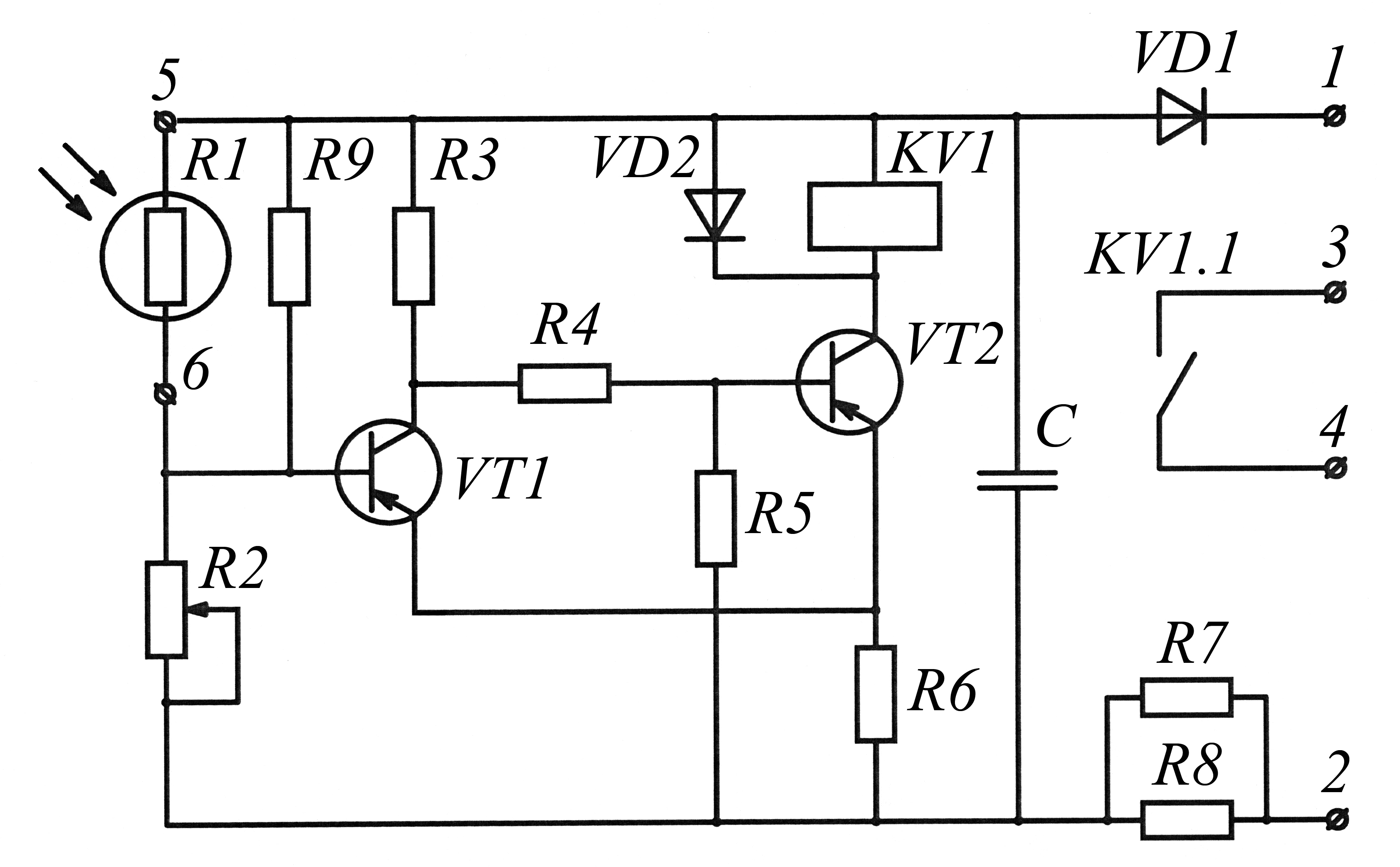

Рис.1. Принципиальная электрическая схема фотореле

Задание по лабораторной работе:

1. Задание, выполняемое при подготовке к занятию (домашняя подготовка).

1.1. Пользуясь методическими указаниями, учебником, справочной литературой повторите методику отыскания неисправностей в аппаратуре.

1.2. Оформите бланк отчета по лабораторной работе, указав в нем:

• наименование лабораторной работы;

• цель работы, получаемые умения и навыки;

• используемые приборы и оборудование (в форме таблицы);

• требуемые в пунктах 2.1.-2.6. схемы, таблицы и результаты выполнения заданий.

2. Задание, выполняемое в лаборатории.

2.1. Повторить, используя учебник, справочную литературу, конспект повторите методику отыскания неисправностей в аппаратуре.

2.2. Произведите внешний осмотр элементов схемы фотореле, с целью выявления явных признаков их неисправности.

2.3. Используя известные вам методы проверки исправности резисторов, конденсаторов, диодов, транзисторов, электромагнитных реле и т.п. Произведите проверку элементов фотореле, результат проверки выполните в виде таблицы, примерный вид которой приведен ниже.

Таблица 1. Результат проверки элементов фотореле.

Элемент схемы фотореле	Контролируемый параметр	Требуемое значение контролируемого параметра	Фактическое значение контролируемого параметра	Вывод об исправности
…	…	…	…	…
R3	R (сопротивление)	16 кОм	15,8 кОм	исправен
…	…	…	…	…

2.4. Сделайте выводы по полученным результатам.

2.5. Результаты работы покажите преподавателю.

2.6. Оформите отчёт по лабораторной работе.

Контрольные вопросы и задания:

1. Как можно оценить исправность резистора?

2. Как можно оценить исправность конденсатора?

3. Как можно оценить исправность диода?

4. Как можно оценить исправность транзистора?

5. Как можно оценить исправность электромагнитного реле?

6. Как можно оценить исправность трансформатора?

7. Все элементы схемы фотореле (резисторы, диоды, транзисторы, конденсатор, электромагнитное реле, фоторезистор) исправны, фотореле при этом не работает, объясните почему?

8. Объясните суть метода поэлементных проверок.
