5.Параллельная работа насосов, построение рабочих характеристик при параллельной работе одинаковых и разных насосов.

Параллельной работой насосов называется одновременная подача жидкости несколькими насосами в один общий трубопровод. Параллель­ную работу применяют, когда нельзя обеспечить требуемый расход воды одним насосом. Кроме того параллельная работа насосов исполь­зуется, когда подача насосной станции должна изменяться в течение суток. В таких случаях регулировать подачу можно изменением количе­ства одновременно работающих насосов.

Центробежные насосы могут работать параллельно только при условии, что их напоры будут одинаковыми. Если напор одного из насосов больше, чем у другого, и обратных клапанов на каждом насосе нет, то жидкость из высоконапорного насоса будет перетекать частично в обратном направлении через низконапорный насос. Если же на каждом насосе установлен обратный клапан, высоконапорный насос будет при­жимать обратные клапаны низконапорных насосов и они будут работать как бы на закрытую задвижку. Поэтому для параллельной работы стремятся подобрать однотипные насосы, или, в крайнем случае, насосы, напоры которых не очень отличаются один от другого. Кроме того, для параллельной работы лучше подбирать насосы со стабильными характеристиками

Два одинаковых насоса, работающих на один трубопровод. Для установления режима их работы необходимо постро­ить суммарную напорную характеристику, и на этот график в таком же масштабе нанести характеристику трубопровода. Так как насосы одинаковые, то их напорные характеристики совпадают.

При построении суммарной напорной характеристики двух парал­лельно работающих насосов удваиваем абсциссы (подачи) характеристики одного насоса при одинаковых ординатах (напорах). Например, для определения точки в суммарной характеристики Н₁₊₂ и SQ² необходимо удвоить отрезок аб, т.е. ав=2аб. Подобным образом определяют и другие точки суммарной характеристики Н₁₊₂ . Постро­ив на этом же графике характеристику трубопровода SQ², получим на пересечении характеристик Н₁₊₂ и SQ² режимную точку А, которая определяет суммарную подачу двух насосов Q_A и напор Н_A, развива­емый каждым из них.

При работе одного насоса его режим определяется точкой В (подача насоса Q_В и напор Н_В). Подача насоса Q_В, работающего на индивидуальный напорный трубопровод, бо­льше подачи насоса Q₁, при параллельной работе, т.е. здесь возникает дефицит (уменьшение) подачи. Он определяется разностью подачи насоса при работе на индивидуальный напорный трубопровод и подачи при параллельной работе, т.е. D = Q_В - Q₁.

Дефицит подачи объясняется тем, что при увеличении расхода потери растут в квадратичной форме h=SQ².

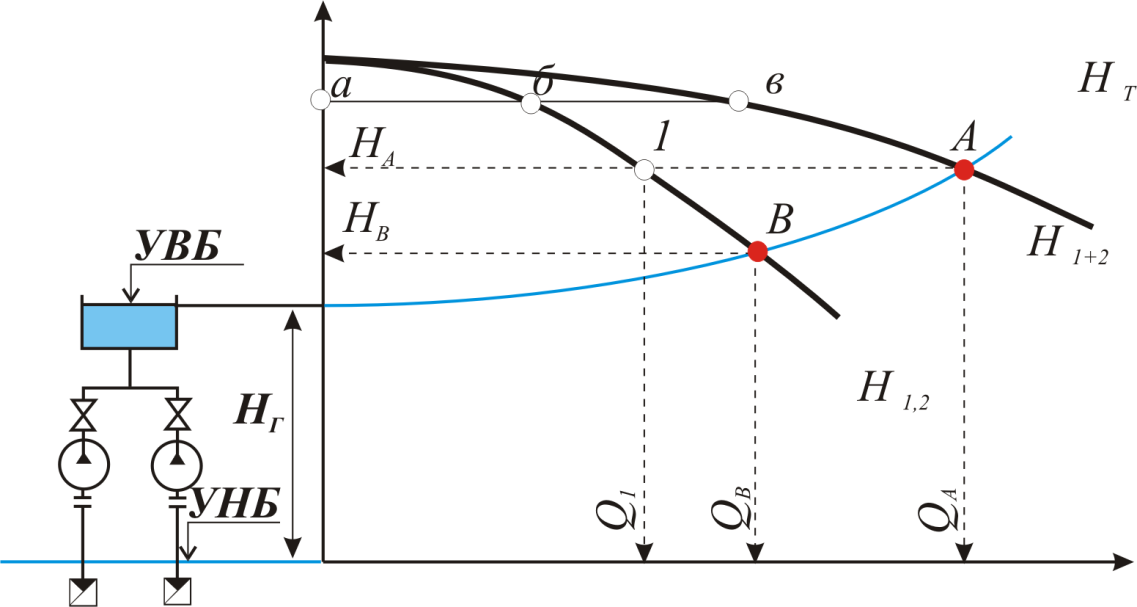

Схема и графики работы двух одинаковых насосов

Два разных насоса, работающих на один трубопровод. Уста­новление режима параллельной работы разнотипных насосов отличается от однотипных построением суммарной напорной ха­рактеристики. Первый насос может начать работу параллельно со вторым лишь после того, когда напор, развиваемый вторым насосом, в связи с увеличением подачи уменьшится до значения напора, развиваемого первым насосом при нулевой подаче. Этому напору соответствует точка А на напорной характеристике Н₂ второго насоса. От нее и следует начинать построение суммарной напорной характеристики Н₁₊₂, для чего складывают подачи обоих насосов, соответствующие точкам с одинаковыми напорами. Например, точку г, получаем сложением двух отрезков аб и ав.

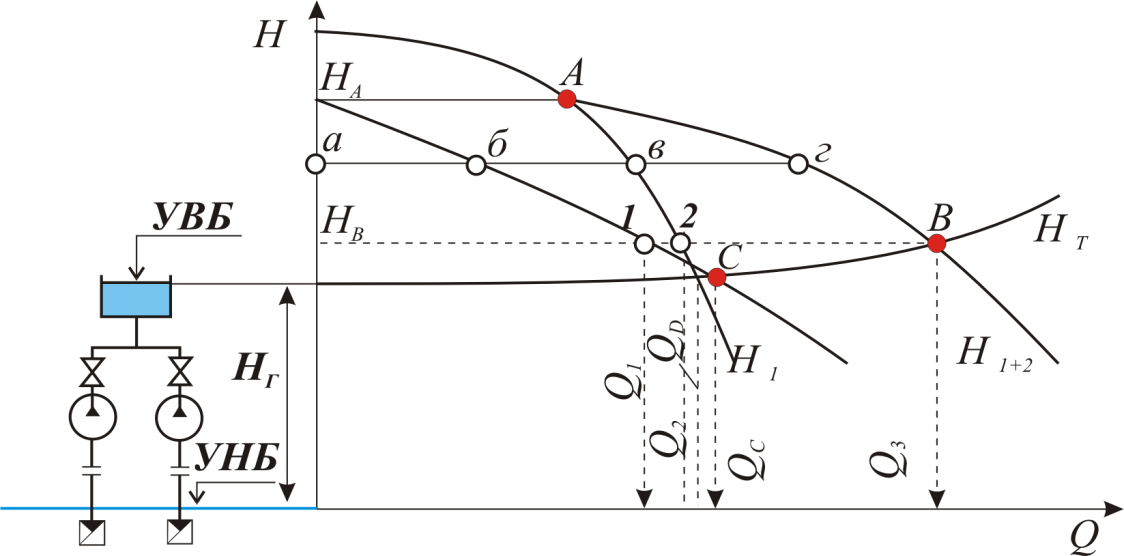

Схема и графики параллельной работы двух разнотипных насосов.

Пересечение суммарной характеристики Н₁₊₂ с характеристи­кой трубопровода (точка В) определяет рабочие параметры: Н_В - напор, развиваемый каждым из насосов; Q_В - суммарную подачу двух насосов. Для установления подачи каждого из насосов при параллельной работе из точки В проводят горизонтальную линию до пересечения с напорными характеристиками насосов (точки 1 и 2), которые определяют подачу каждого из насосов Q₁ и Q₂. При работе одного из насосов режим работы характеризуется точками С (первого) и D (второго насоса).

Параллельная работа насосов наиболее экономична, если по­дачам Q₁ и Q₂. соответствуют максимальные КПД. На параллель­ную работу целесообразно устанавливать такие разнотипные на­сосы, которые имеют одинаковые значения напора в рабочей зоне.
