3.Высота всасывания, определение допустимой геометрической высоты всасывания. Определение отметки оси насоса с положительной и отрицательной высотой всасывания.

Высота всасывания характеризует всасывающую способность насоса ,м. Параметр Н_S, определяя положение насоса по отношению к уровню свободной поверхности в водоисточнике, определяет тем са­мым и глубину заложения фундамента машинного зала.

Движение жидкости по всасывающему трубопроводу и подвод её к рабочему колесу происходит за счет разности давления над свобод­ной поверхностью жидкости в приемном резервуаре, и абсолютного давления в потоке у входа в колесо. Поэтому его величина зависит от расположения насоса по отношению к уровню свободной поверхности жидкости в приемном резервуаре, режима работы насоса и некоторых других факторов. Эта величина не превышает 10м. Хотя у вертикальных насосов кавитационный запас больше 10. H_s – это геометрическая высота всасывания. Это расстояние от УВ мин. До оси насоса. Высота всасывания центробежных насосов обычно не превышает 6-7м.

H_s = 10-Δh - h_вс – h_нп

h_нп – давление насыщенных паров жидкости

h_вс – потери во всасывающей линии

Δh – кавитационный запас

Насос можно устанавливать с положительной и отрицательной высотой всасывания.

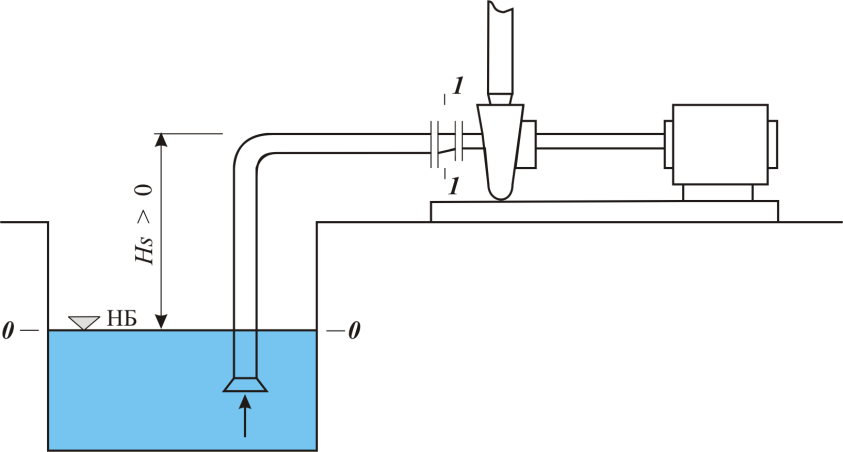

А) Ось насоса расположена выше уровня воды( положительная)

ОН = minУВ + H_s

ОН- ось насоса,

H_s – геометрическая высота всасывания

Б)Ось насоса с отрицательной высотой всасывания(под заливом)

Отрицательное значение геометрической высоты всасывания обычно называют подпором (Т.е ось насоса ниже уровня воды). При достаточной величине подпора давление на входе в насос может оставаться больше атмосферного на всех режимах его работы. С подпором работают обычно вертика­льные и осевые насосы, а так же насосы на канализационных насосных станциях первой и второй категории надежности действия. И в паспорте насоса обычно указывают величину требуемого подпора на всасе.

Насос надо распологать так, чтобы верх корпуса был ниже УВ на 0,5м.

ОН = minУВ - 0,5 – h_н

minУВ – УВ пожарного запаса

h_н - потери напора в насосе до оси(чтобы насос не засасывал воздух, в случае попадения воздуха в насос может быть кавитация, т.е полное, либо частичное разрушение насоса).

Величина геометрической высоты всасывания неодинакова для насосов различных типов. Атмосферное давление Р_АТМ существенно меняется в зависимости от высоты расположения насосной станции над уровнем моря.

Чтобы исключить кавитацию в насосе, высота всасывания должна быть ограничена в соответствии с формулой:

Допустимая геометрическая высота всасывания определяется по формуле:

где Δh_доп - допустимая вакуумметрическая высота всасывания насоса (по каталогу);

- приведенная высота атмосферного давления, м. водного столба;

0,24 - значение h_Н.П. для воды при t = 20 °С.

h_Н.П. - напор, соответствующий давлению насыщенных паров перекачиваемой жидкости (приведенная высота давления насыщенных паров жидкости), м ст. жидкости

h_ВС - потери напора во всасывающем трубопроводе.
