Погружные моноблочные осевые насосы.

Промышленность выпускает осевые насосы для воды в моноблочном варианте (насос и двигатель составляют один узел) типа ОПВ и ОМПВ (где О – осевой, П – погружной, В – для подачи воды, М - моноблочный).

Эти насосы имеют рабочие колеса с жесткозакрепленными лопастями и могут работать в погруженном состоянии. Специального здания насосной станции для их установки не требуется. Для осмотра и ремонта насос можно перевернуть краном в вертикальное положение. При этом используют тросы. Шарнирное соединение агрегата с напорным трубопроводом дает возможность осуществить эту операцию. Насос можно установить на откосе канала, на эстакаде, в закрытой аванкамере, колодце и т.д. Такая установка насоса намного упрощает схему узла подъема воды, когда нет насосной станции. Особенность погружных (капсульных) насосов заключается в том, что он работает погружным в любом положении: вертикальном, горизонтальном и наклонном.

Многоступенчатые насосы.

Центробежные многоступенчатые насосы с горизонтальным разъе­мом корпуса (типа ЦН) предназначены для перекачки относительно чистых жидкостей. Их подачи могут составлять 250...3000 м³/ч, напоры – 70 ... 350 м, КДД – 73 ...78. Они имеют четное число одинаковых рабочих колес, укрепленных на одном горизонтальном валу

Многоступенчатые насосы спирального типа конструктивно более совершенны и обладают более высоким КПД, чем секционные насосы. Насосы спирального типа изготовляют двух - и четырех­ступенчатыми. В двухступенчатых насосах жидкость поступает из одного колеса в другое по внутреннему перепускному каналу; в четырехступенчатых - последовательно из первого колеса во второе, третье и четвертое по

перепускным каналам или по наружной перепускной трубе. Двухступенчатые спиральные насосы используют в основном в качестве конденсатных насосов на ТЭС. Многоступенчатые спиральные насосы по сравнению с секционными обладают рядом преимуществ: более высоким КПД (0,75 - 0,78), уравновешен­ным осевымдавлением, простотой сборки и разборки, отсутствием направляющих аппаратов, что позволяет обтачивать колеса без заметного снижения КПД.

22.Последовательная работа насосов, в т.Ч. Насосов, расположенных на разных насосных станциях.

В практике перекачивания жидкости на большие расстояния при значительном геометрическом подъеме бывает необходимо располагать последовательно насосы (или насосные установки) на значительных расстояниях один от другого, устраивая так называемые станции подкачки. Характеристику совместной работы насосов в этом случае строят следующим образом. (рис. 1.55.). При заданных характеристиках насосов 1 (кривая аб) и 2 (кривая вг) вначале строят дроссель­ную характеристику насоса 1, отнеся ее к точке Д (точке присоединения трубопровода к насосу 2). Для этого из ординат кривой аб вычитают гидравлические потери на участке 1 - Д, пользуясь харак­теристикой этого трубопровода (кривая еж). Полученные таким обра­зом ординаты дроссельной характеристики насоса 1 (кривая аи) складывают с ординатами характеристики насоса 2 и получают сумма­рную характеристику совместной работы насосов 1 и 2 (кривая кл).

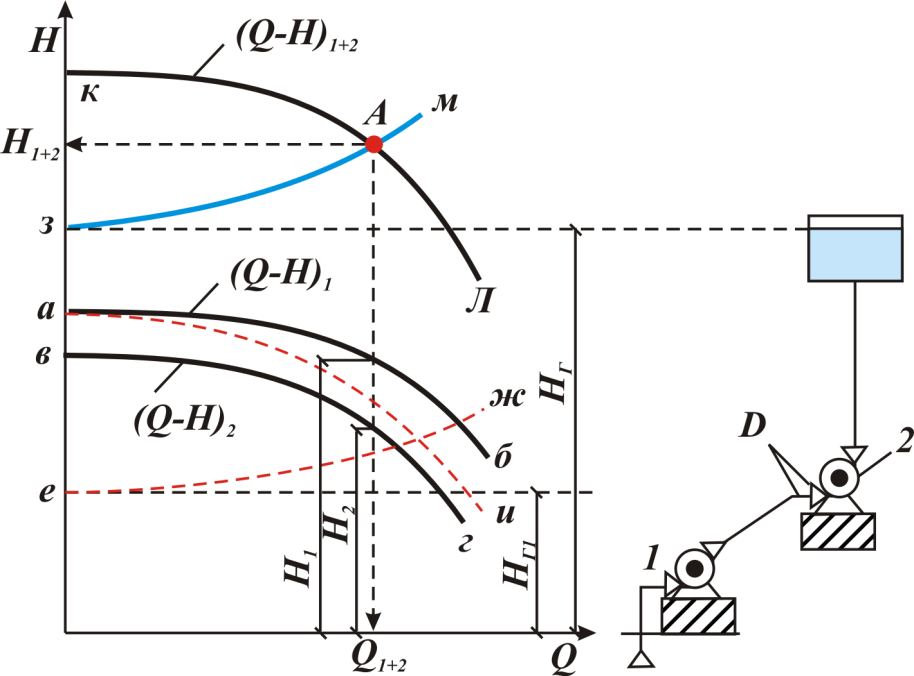

Рис. 1.55. характеристика последовательной работы двух насосов, установленных на значительном расстоянии друг от друга.

Построив из точки 3 характеристику напорного трубопровода от насоса 2 до резервуара (кривая зм), находят рабочую точку А данной системы трубопроводов и насосов.

Если в точках 1 и 2 установлено несколько (два или три) параллельно работающих насосов, то вместо характеристик одиночных насосов (кривые аб и вг) наносят характеристики параллельно работающих в данной точке насосных установок и далее поступают так же, как и в случае совместной работы двух одиночных насосов.
