6.12.Рекогносцировка пунктов полигонометрии

Полевые рекогносцировочные работы проводятся в два этапа. На первом этапе устанавливают, произошли ли изменения на участке с момента издания топографических карт, на основании которых составлен проект, а также можно ли прокладывать полигонометрические ходы на местности по запроектированным направлениям.

В случае установления значительных изменений на этом этапе рекогносцировки вносят коррективы в проект.

На втором этапе рекогносцировки проект полигонометрии переносят в натуру, выбирая места для постановки пунктов.

6.13. Закрепление пунктов полигонометрии

Пункты полигонометрических ходов и сетей на местности закрепляются центрами и знаками.

Центры геодезических пунктов служат для точного обозначения места пункта и долговечной его сохранности.

Центры имеют различную конструкцию и подраз-деляются на две группы: центры, закладываемые в грунт на незастроенных территориях, и центры, закладываемые в фундаменты и стены бетонных или кирпичных зданий и сооружений - в за строенной части.

Виды полигонометрических знаков

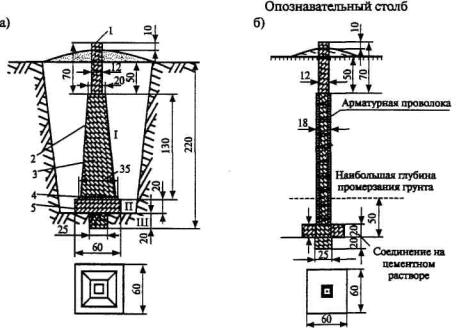

Рис. 32. Геодезические центры государственной геодезической сети:

а - для районов с небольшой глубиной промерзания грунта;

б - для районов с большой глубиной промерзания грунта;

1 - опознавательный столб; 2 - арматурная сетка; 3 - железобетонный монолит; 4 - соединение на цементном растворе; 5 – фундамент

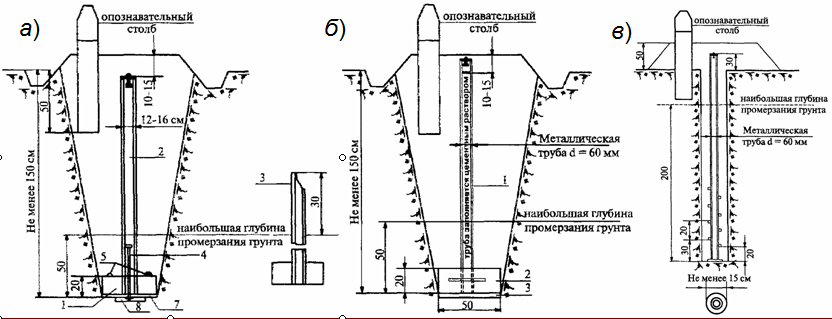

Рис. 33. Центры пункта полигонометрии:

а - для полигонометрии 4 кл. (1 - стальная пластина 50´50 см, толщиной 5 - 10 мм, приваренная к трубе; 2 - арматурное крепление); б - для районов глубокого промерзания грунта (1 - мет. труба диаметром 60 мм или бет. труба диаметром 120 - 160 мм, рельс; 2 - бет. якорь диаметром 50 см; 3 - слой цем. раствора); в - для районов многолетней мерзлоты

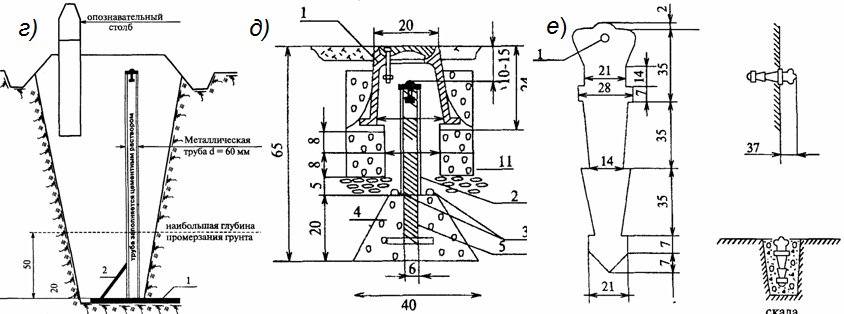

Рис. 34. Центры пункта полигонометрии 4 кл. и 1, 2 разрядов:

г – для труднодоступных районов (1 - стальная пластина 50´50 см, толщиной 5 - 10 мм, приваренная к трубе; 2 - арматурное крепление); д - в районах сезонного промерзания грунта (1 - чугунный колпак с крышкой; 2 - противокоррозийный слой; 3 - металлические скобы; 4 - бет. монолит в виде усеченной четырехгранной пирамиды; 5 - металлическая диаметром 35 - 60 мм асбоцементная, железобетонная с бетонным заполнением труба, железобетонный пилон круглого (80 - 60 мм) или прямоугольного сечения, рельс любого профиля); е - стенной знак пункта полигонометрии 4 кл. и 1, 2 разрядов (1 - отверстие диаметром 2 мм для установки визирного приспособления)

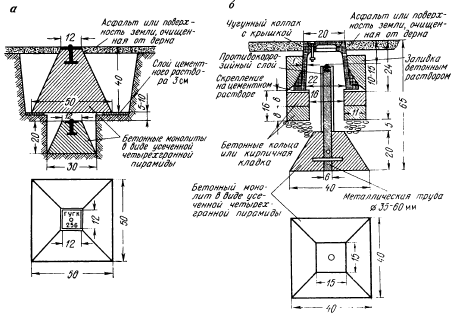

Р ис. 35. Центры закрепления пунктов специальной полигонометрии

4 Кл. Для незастроенной территории

Закрепление пунктов производится в соответствии с требованиями, изложенными в нормативных документах «Центры геодезических пунктов для территорий городов, поселков и промышленных площадок», «Руководство по применению стенных знаков в полигонометрических и теодолитных ходах»-.

Наружные знаки. При наблюдениях горизонтальных направлений и вертикальных углов, а также при измерениях расстояний светодальномерами между пунктами должна быть прямая видимость.

Для этого на пунктах полигонометрии сооружают наружные знаки типов: тур, простая пирамида, пирамида-штатив. Тур (рис. 36) представляет собой каменный, кирпичный, бетонный или железобетонный столб высотой 1,2 м, возводимый над маркой.

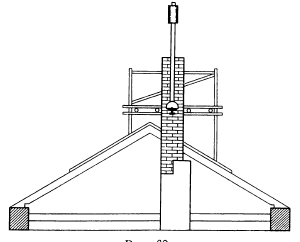

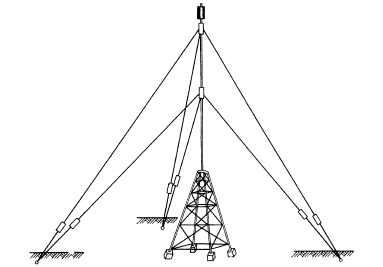

Рис. 36. Тур Рис. 37. Специальная трубчатая

визирная цель

Простые пирамиды и пирамиды-штативы бывают трехгранные и четырехгранные, металлические или деревянные, их сооружают на тех пунктах, с которых наблюдения будут выполняться с земли.

На время наблюдений на пирамиды-штативы могут устанавливаться вехи высотой до двойной высоты пирамиды-штатива путем поднятия стандартной визирной цели на специальных трубчатых элементах с оттяжками (рис. 37).

При установке наружных знаков на пунктах полигонометрии должны соблюдаться требования Руководства по постройке геодезических знаков.
