Назначение теодолита и его устройство.
Теодолит, независимо от типа, должен иметь следующие основные части.
Лимб — угломерный круг, устанавливаемый горизонтально так, чтобы его центр находился на одной отвесной линии с вершиной измеряемого угла.
З р и т е л ь н у ю трубу, которая при вращении вокруг горизонтальной оси образует вертикальную плоскость, последовательно совмещаемую со сторонами измеряемого угла. Алидаду — горизонтальный круг, вращающийся вместе со зрительной трубой в горизонтальной плоскости вокруг центра лимба. О т с ч е т н о е у с т р о й с т в о , нанесенное на алидаду для снятия отсчетов с лимба.
Для измерения вертикальных углов теодолит имеет вертикальный круг, который также состоит из лимба и алидады с отсчетным устройством.
Различают теодолиты с металлическими и стеклянными лимбами. К теодолитам с металлическим лимбом относятся, например, теодолиты ТТ-50, ТТ-5 и др. В настоящее время теодолиты с металлическими лимбами не выпускаются. Теодолиты со стеклянными лимбами называются о п т и ч е с к и м и . Особенностью этих теодолитов является наличие оптической системы, передающей изображение делений лимба и отсчетных устройств в поле зрения микроскопа, расположенного рядом с окуляром зрительной трубы.
Согласно ГОСТ 10529—86 отечественная промышленность изготовляет оптические теодолиты следующих типов: высокоточные, точные, технические и их модификации. Для выполнения инженерно-геодезических работ в строительстве, в основном, применяются технические теодолиты ТЗ0, Т15 и их модификации 2Т30П и 2Т5КП.

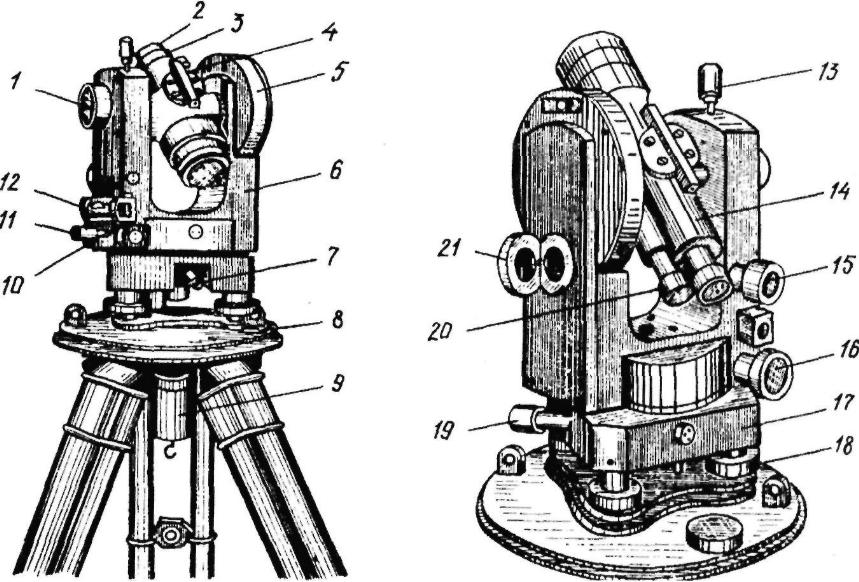

Т
еодолит
Т-30:
1 — кремальера; 2 — диоптрийное кольцо; 3 — колпачок, под которым расположены исправительные винты сетки нитей; 4 — оптический визир; J — вертикальный круг; 6 — колонка; 7 — закрепительный винт лимба; 8 — основание футляра; 9 — становой винт; 10 — исправительные винты уровня; 11 — закрепительный винт алидады; 12 — уровень; 13 — закрепительный винт зрительной трубы; 14 — зрительная труба; 15 — наводящий винт зрительной трубы; 16 — наводящий винт алидады; 17 — подставка; 18 — подъемные винты; 19 — наводящий винт лимба; 20 — окуляр микроскопа;
21 — зеркало
Принципиальная схема теодолита.
Принципиальная схема оптического теодолита: 1 — треножник; 2 — вертикальная осевая система; 3 — горизонтальный круг; 4 — закрепительно-наводящее устройство алидады; 5 — алидада горизонтального круга с отсчётным устройством; 6 — переключатель отсчётов по горизонтальному и вертикальному кругам; 7 — уровень при алидаде 5; 8 — визирная зрительная труба; 9 — отсчётный микроскоп; 10 — горизонтальная осевая система; 11 — закрепительно-наводящее устройство трубы 8; 12 — уровень при алидаде вертикального круга; 13 — осветительное зеркало; 14 — установочное устройство уровня 12.
Измерение горизонтальных углов. Приведение теодолита в рабочее положение.
1)центрирование прибора — установка центра лимба над вершиной измеряемого угла
-установите штатиф отдельно от теодолита, ноги вдавливаются в землю, головка штатива — горизонтально
-установите теодолит на штатиф и становым винтом прикрутить, затем не закрепляя до конца становой винт теодолит перемещают по головке штатива, добиваясь, чтобы острие отвеса находилось под колышком(отклонение 1-2 мм)
2)горизонтирование
-установить уровень по направлению 2-х подъемных винтов, направляя их в противоположные стороны, приводим пузырек уровня в 0 пункт: поворачиваем цилиндрический уровень на 90гр. и третьим винтом вновь приводим пузырек цилиндрического уровня в 0 пункт
3)установка зрительной трубы для наблюдения
-по «глазу» вращением окулярного кольца добиваемся четкого изображения сетки нити и по «предмету», зрительную трубу наводят на какой-то фон и вращением кремольеры добиваются четкого изображения.
