Государственная высотная геодезическая сеть.
Государственная высотная геодезическая сеть также делится на классы. Нивелирные сети I и II классов являются главной высотной основой, посредством которой устанавливается единая система высот на всей территории страны. Нивелирные сети III и IV классов служат для обеспечения топографических съемок и решения инженерных задач.
Нивелирование I класса выполняют с наивысшей точностью.
Невязки в полигонах или нивелирных ходах допускают не более 3 мм sqrt(L) для I класса, 5 мм sqrt(L) для II класса, 10 мм sqrt(L) для III класса и 20 мм sqrt(L) для IV класса, где L — периметр полигона или длина нивелирного хода в километрах. Высоты пунктов государственной нивелирной сети считают от нуля Кронштадтского футштока (Балтийская система).
В результате развития государственной геодезической сети средняя плотность пунктов плановой и высотной основы для создания съемочного геодезического обоснования в соответствии с инструкцией по топографическим съемкам должна быть доведена: на территориях, подлежащих съемкам в масштабе 1 : 25 000 и 1 : 10 000, до одного пункта плановой и высотной основы на 50—60 км2;на территориях, подлежащих съемкам в масштабе 1 : 5000, до одного пункта триангуляции или полигонометрии на 20—30 км2 и одного пункта высотной основы на 10—15 км2; на территориях, подлежащих съемкам в масштабе 1 : 2000 и крупнее, до одного пункта триангуляции или полигонометрии на 5—15 км2 и одного пункта высотной основы на 5—7 км2.
Угловые измерения. Принцип измерения горизонтального угла.
Угловые измерения являются одним из основных элементов при производстве геодезических работ. Измерение горизонтальных углов на местности выполняется при создании плановых геодезических сетей, при топографических съемках, в процессе изысканий, строительства и эксплуатации зданий и сооружений.

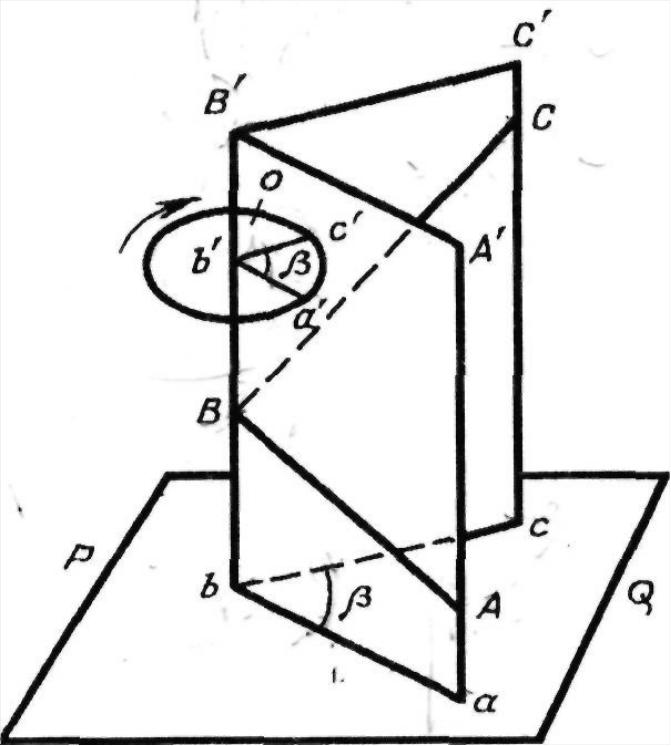

Пусть ABC (рис. 22) угол на местности, стороны которого не
лежат в горизонтальной плоскости. Горизонтальной проекцией этого угла будет угол аbс =β полученный проектированием сторон ВА и ВС на горизонтальную плоскость PQ. Следовательно, горизонтальный угол β — линейный угол, являющийся мерой двугранного угла, образованного вертикальными плоскостями аbВ'А' и cbB'C, проходящими соответственно через стороны ВА и ВС данного угла. Мерой того же двугранного угла будет
являться любой другой линейный угол, например, а'b'с', вершина которого находится на ребре В'Ъ двугранного угла, а стороны в горизонтальной плоскости. Поэтому горизонтальный угол ,β можно измерить с помощью круга, разделенного на градусы и доли градуса, плоскость которого горизонтальна, а центр совмещен с ребром В'Ъ двугранного угла и находится на некоторой удобной для наблюдения
высоте относительно точки В. Если деления на круге оцифрованы по ходу часовой стрелки, то угол β можно определить как разность отсчетов по кругу, т. е.β =а' — с'. Такой круг называется л и м б о м . Для того, чтобы отметить на лимбе отсчеты а' и с', необходимо иметь вертикальную плоскость, вращающуюся в центре лимба вокруг вертикальной оси ЬВ'. Такая плоскость называется в и з и р н о й плоскостью. Изложенный принцип измерения горизонтального угла положен в основу устройства угломерного прибора, называемого т е о д о л и том.
