Нивелирование поверхности по квадратам и построение топографического плана участка местности.

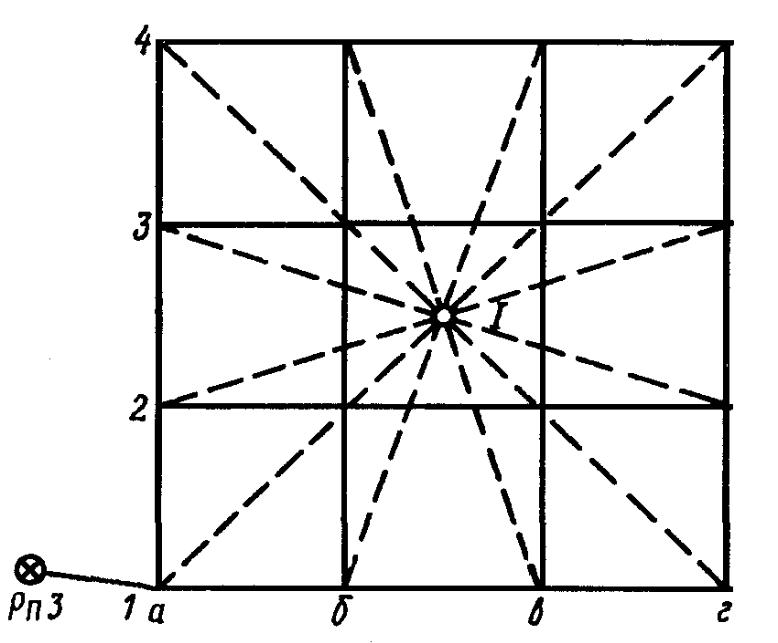

Нивелирование поверхности производится на местности со слабо выраженным рельефом для получения крупномасштабного топографического плана участка, отведенного под строительство.Существуют два способа нивелирования поверхности: по квадратам и по магистралям. На открытой местности с помощью теодолита и стальной ленты разбивают сетку квадратов со сторонами 10, 20, 30, 40 и 50 м, в зависимости от сложности рельефа. Вершины квадратов закрепляют кольями. Одновременно с разбивкой сетки квадратов ведут съемку ситуации. Порядок нивелирования вершин квадратов зависит от размеров строительной площадки. При небольших размерах нивелирование может быть выполнено с одной постановки нивелира (рис. 45).
В этом случае нивелир устанавливается в середине площадки, приводится в рабочее положение и с этой станции берутся отсчеты по рейке, последовательно устанавливаемой на вершинах квадратов. При этом, отсчеты берутся только по черной стороне рейки и записываются в нивелирный журнал. Отметку от репера на одну из вершин квадратов, например, от Рп. 3 на вершину квадрата 1я передают нивелированием из середины с отсчетами по двум сторонам рейки. По отметке этой точки и отсчету по рейке на ней вычисляется горизонт прибора, а далее способом горизонта прибора вычисляются отметки всех вершин квадратов (табл. 11). При значительных размерах участка прокладывается замкнутый нивелирный ход (рис. 46, а). В этом случае некоторые вершины квадратов будут связующими точками. По результатам нивелирования вычисляют отметки связующих точек в замкнутом полигоне, горизонт прибора на станциях и отметки всех вершин квадратов. Квадраты со сторонами 100 м нивелируют каждый в отдельности. В этом случае нивелир устанавливается в середине квадрата. Отсчеты, произведенные по рейкам, установленным в вершинах квадратов, записываются на схеме сети квадратов. Контроль отсчетов можно делать по равенству суммы отсчетов накрест лежащих. Допускается расхождение не более 5 мм. Далее вычисляют превышения по сторонам квадратов, проводят их уравнивание по внешнему периметру, а также по створам, и вычисляют отметки всех вершин квадратов.
ПОСТРОЕНИЕ ТОПОГРАФИЧЕСКОГО ПЛАНА ПО РЕЗУЛЬТАТАМ НИВЕЛИРОВАНИЯ ПОВЕРХНОСТИ
Для построения топографического плана по результатам нивелирования поверхности наносят на бумагу в заданном масштабе сеть квадратов или магистралей и против вершин квадратов или пикетных точек магистралей и поперечников выписывают отметки с округлением до сотых долей метра. По данным абриса наносится ситуация и проводятся горизонтали. Порядок построения горизонталей при нивелировании по квадратам описан ниже. Для проведения горизонталей на плане выполняют интерполирование, т. е. проводят отыскание положения точек с заданными отметками в промежутке между двумя точками с известными отметками. Это отыскание выполняется путем деления математически горизонтального расстояния пропорционально разности высот, но лучше это делать с помощью миллиметровой бумаги. На утолщенных линиях миллиметровки, следующих через 1 см, подписываются отметки, кратные данной высоте сечения

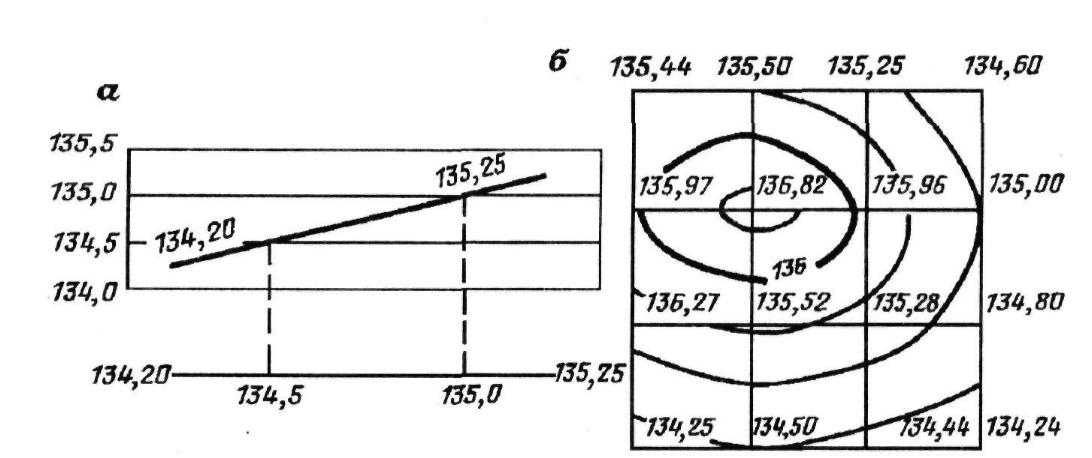

(рис. 47, а). После этого миллиметровка прикладывается поочередно к каждой стороне квадрата. На вертикальных линиях откладываются соответствующие отметки начала и конца стороны квадрата и полученные точки соединяются прямой линией. Пересечение полученной линии с подписанными на миллиметровкелиниями отметок, кратных высоте сечения, проектируется на сторону квадрата. После интерполирования все точки с одинаковыми отметками соединяют плавными кривыми — горизонталями — так,
как это показано на рис. 47, б. Аналогично делается построение горизонталей при составлении топографического плана по результатам нивелирования поверхности
по магистралям. План оформляется в соответствии с действующими условными знаками.
