  1. Тахеометрическая съемка. Камеральные работы.

Обработку результатов полевых измерений при тахеометрической съемке начинают с проверки правильности всех записей и вычислений, сделанных в журнале. Дальнейшая обработка измерений складывается из следующих действий.

1. Вычисление координат и высот точек ходов планово высотного

обоснования.

2. Вычисление высот пикетов на каждой съемочной станции.

3. Построение плана участка тахеометрической съемки.

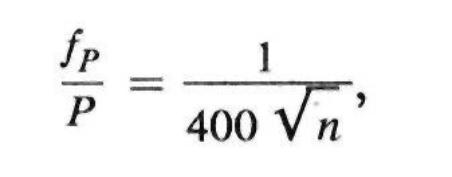

Для теодолитно-нивелирных и теодолитно-высотных ходов допустимые угловые невязки определяются по формуле (85) или (86), линейные — по формуле (102) или (104). Для теодолитно-тахеометрического хода допустимая угловая невязка определяется также по формуле (85) или (86), а линейная — по формуле

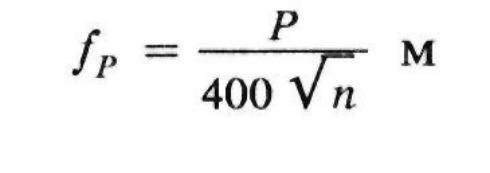

где fP — невязка в периметре; Р— длина хода в метрах; п

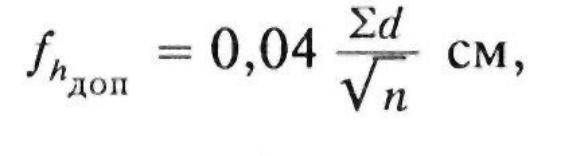

число линий в ходе. Допустимая невязка в сумме превышений хода выражается формулой

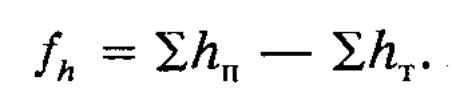

а невязку в превышениях хода определяют по формуле

В замкнутом ходе = 0; в разомкнутом, опирающемся на

два репера, т. е. равна разности отметок

конечного и начального реперов.

Невязка в превышениях ходов распределяется на превышения

с обратным знаком пропорционально длинам сторон. При этом

среднему арифметическому из абсолютных значений прямых и обратных превышений одной и той же линии хода придают знак прямого.Отметки вершин хода последовательно вычисляют по формуле

т . е. отметка точки последующей равна отметке точки предыдущей плюс превышение между ними.

Приращения координат, координаты и высоты точек тахеометрического хода вычисляются с точностью до 0,01 м.

Отметки Нр.т. реечных (пикетов) вычисляют по формуле

г де Нcт — отметка станции; — превышение

соответствующей реечной точки над станцией.

Отметки реечных точек округляют до 0,1 м.

Построение плана тахеометрической съемки выполняется в такой последовательности:

1) построение координатной сетки;

2) накладка опорных пунктов и точек съемочного обоснования

по их координатам;

3) нанесение на план реечных точек, около которых выписывают их номера и отметки;

4) по данным абриса наносится на план ситуация, после чего

делается построение горизонталей.

Полученный в карандаше план тахеометрической съемки сверяют с местностью в поле, для чего проводят контрольные измерения расстояний и определяют отметки точек.

После проверки и необходимых исправлений план вычерчивают тушью, руководствуясь установленными условными знаками.

В последнее врвемя при тахеометрической съемке используют

картографические столики, которые позволяют сочетать преимущество мензульной съемки с тахеометрической.

45.Геодезические работы при проектировании. Генплан. Стройгенплан. Стадии проектирования.

Генеральный план представляет собой технический документ размещения на топографическом плане существующих и намеченных для строительства зданий и сооружений. Генплан составляется на основе созданных в результате съемочных работ топографических планов крупных масштабов — 1 : 500, 1 : 1000, 1 : 2000.

Строительный генеральный план — это план, на котором, кроме постоянных зданий и сооружений, наносятся все вспомогательные и временные сооружения.

На генеральном плане, кроме ситуации, должен быть нанесен

рельеф местности в виде горизонталей, а также нанесены красные линии застройки.

Красная линия застройки — граница квартала с улицей, за которую на уровне земли не должны выступать в сторону улицы никакие части здания.

Красные линии выносятся на местность от геодезических опорных пунктов и закрепляются надежными геодезическими знаками.

Проектирование зданий и сооружений ведется в две стадии:

вначале разрабатывается технический проект, а затем составляются рабочие чертежи. В техническом проекте рассматриваются вопросы размещения основных зданий и сооружений, дается обоснование проекта и его экономическая целесообразность. Рабочие чертежи содержат конструктивные

детали сооружений, разбивочные чертежи осей сооружений,

проект привязки осей сооружений к опорной геодезической

сети. Данные для составления разбивочных чертежей получают в процессе проектирования зданий и сооружений.
