Приложение.
Технологическая карта по ремонту коленчатого вала ГАЗ-53.
№ |
Операция |
Эскиз |
Последовательность выполнения |
Применяемое оборудование |
1 |
Демонтажная |
|
Снять двигатель с автомобиля, разобрать двигатель, снять коленчатый вал. |
Домкрат, комплект слесарного инструмента, комплект специализированного слесарного инструмента, комплект рожковых ключей, комплект накидных ключей. |
|

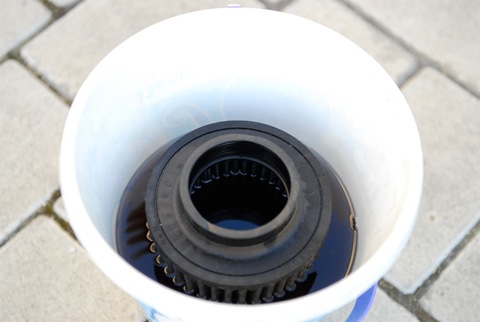

Очистная |
|
Очистить вал и промыть его в растворе моющего средства МС-8 концентрации 20 г/л и температурой 75-80 0 С.Наличие смолистых отложений, загрязнения и смазки на поверхности вала не допускаются.
|
Машина для очистки ОМ-5288 |
3 |

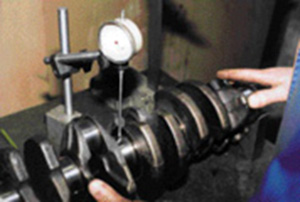

Дефектовачная |
|
Провести тщательный визуальный осмотр. Определить геометрические параметры вала – измерить инструментом. |
Дефектоскоп МД-50 |
4 |
Шлифовальная |
|
Шлифование должно вестись при этом с обильным охлаждением эмульсией и с таким режимом резания, который гарантировал бы закаленный слой от отпуска и появления на поверхности шеек шлифовочных трещин и цветов побежалости. Скорость вращения шлифовального круга 32—35 м/сек и вала в пределах 10—12 м/мин для шатунных и 20—24 м/мин для -коренных шеек. Поперечная подача шлифовального круга не должна превышать 0,006 м на один оборот вала.
|
Станок шлифовальный ЗН-42 |
5 |

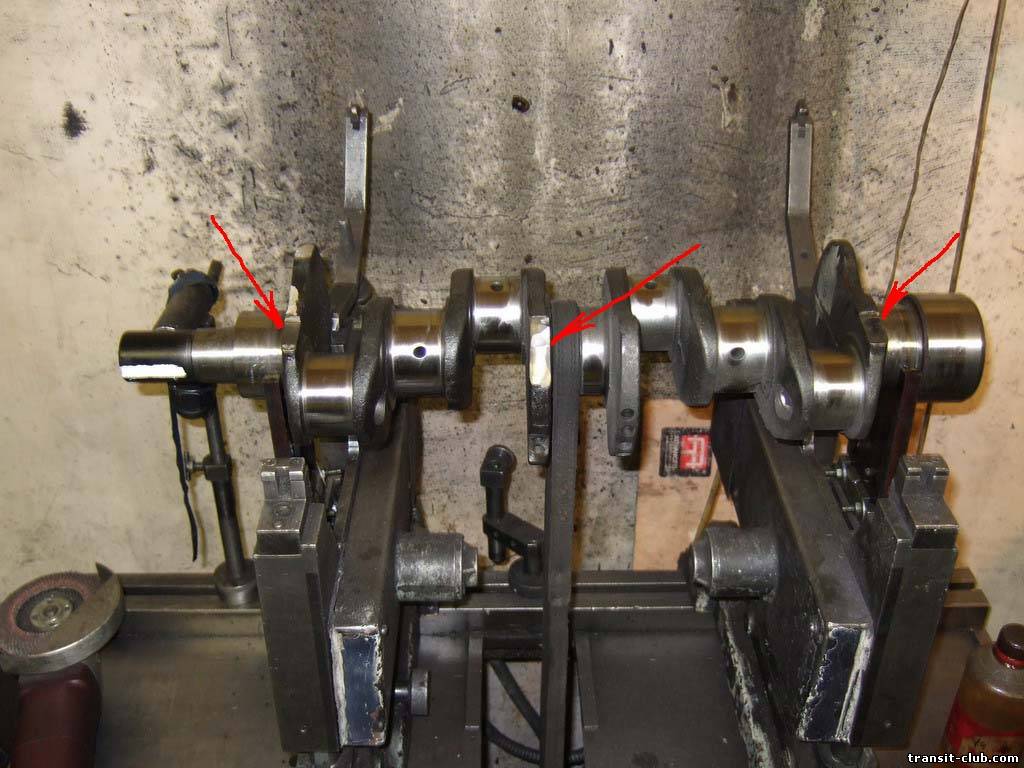

Балансировочная |
|
Надеть на каждую шатунную шейку груз массой 3,395 кг и провести динамическую балансировку вала, высверлив отверстия в противовесах в радиальном направлении. Допуск дисбаланса не более 30 кг/см. |
Верстак ОРГ 5365.Станок балансировочный КИ-4274. |
6 |
Контрольная |
|
Провести контроль согласно техническим требованиям на выдачу коленчатого вала из восстановления. |
|
7 |
Монтажная |
|
Установить коленчатый вал в блок цилиндров, собрать двигатель, установить обратно в автомобиль |
Домкрат, комплект слесарного инструмента, комплект специализированного слесарного инструмента, комплект рожковых ключей, комплект накидных ключей |
