Организация и выполнение работ по выправке пути.



Основные положения. Необходимость выправки пути (стрелочных переводов) в процессе текущего содержания определяется по путеизмерительным лентам, а также по результатам осмотра и проверки пути бригадиром, дорожным мастером и другими должностными лицами, несущими персональную ответственность за техническое состояние пути и его текущее содержание.

Критериями назначения выправки пути служат: отклонения от норм (номинальных значений) рельсовых нитей по уровню, местным просадкам, отводам возвышения наружных нитей в местах сопряжения прямых с кривыми, а также неплотное прилегание рельса к подкладкам или шпал к балластной постели и др. (рис. 2.1 и 2.2).



В зависимости от характера отступлений, типа рельсового скрепления и времени года выправка пути может производиться подбивкой шпал, а при скреплениях типа КБ — укладкой регулировочных прокладок между рельсом и подкладкой. При костыльном скреплении в зимнее время путь выправляется укладкой карточек между подкладкой и шпалой. На участках с асбестовым и песчаным балластом при выправке отдельных просадок, при условии соблюдения необходимых требований, выправка может производиться способом подсыпки балласта под шпалы.

При выправке локальных отступлений подбивкой шпал сначала вывешивается и выравнивается в продольном направлении (на глаз или с помощью оптических приборов) рельсовая нить с меньшей величиной просадки; по ней устанавливается в требуемое положение по уровню другая рельсовая нить, после чего производится подбивка шпал, при этом длина подбиваемого отрезка пути определяется по той нити, по которой вывешено (отделено от балластной постели) большее количество шпал,

Подбивка шпал и переводных брусьев может производиться торцовыми подбойками, электрическими шпалоподбойками, выправочно-подбивочно-рихтовочными машинами.

Выправка пути с подбивкой шпал электрошпалоподбойками (ЭШП). Работы выполняются четырьмя (или восемью) электрошпалоподбойками бригадой монтеров пути в составе 6 (17) чел. (рис. 2.8, 2.9).

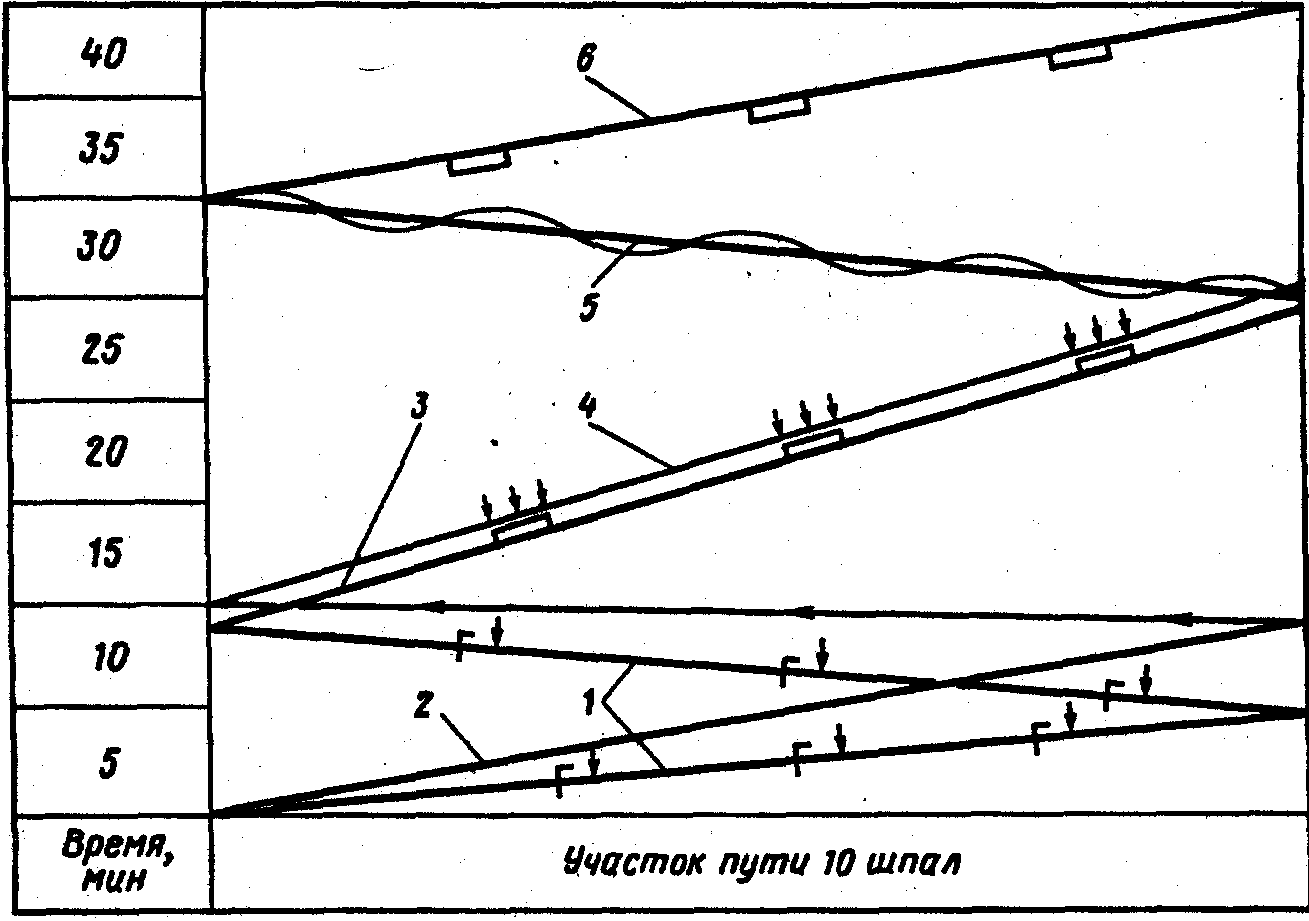

Рис. 2.8. График работ по выправке пути с деревянными шпалами четырьмя ЭШП бригадой из шести монтеров пути (м. п.): 1 — добавка костылей (2м. п. № 1 и 2); 2 — отрывка шпальных ящиков (4 м. п. № 3—6 ); 3 — установка домкратов, подброска балласта в ящики и перемещение распределительной коробки (2 м. п. № 1 и 2); 4 — подбивка шпал (4 м. п. № 3—6); 5 — рихтовка пути гидравлическими домкратами (6 м. п. № 1—6); 6 — оправка балластной призмы (6 м. п. № 1—6)

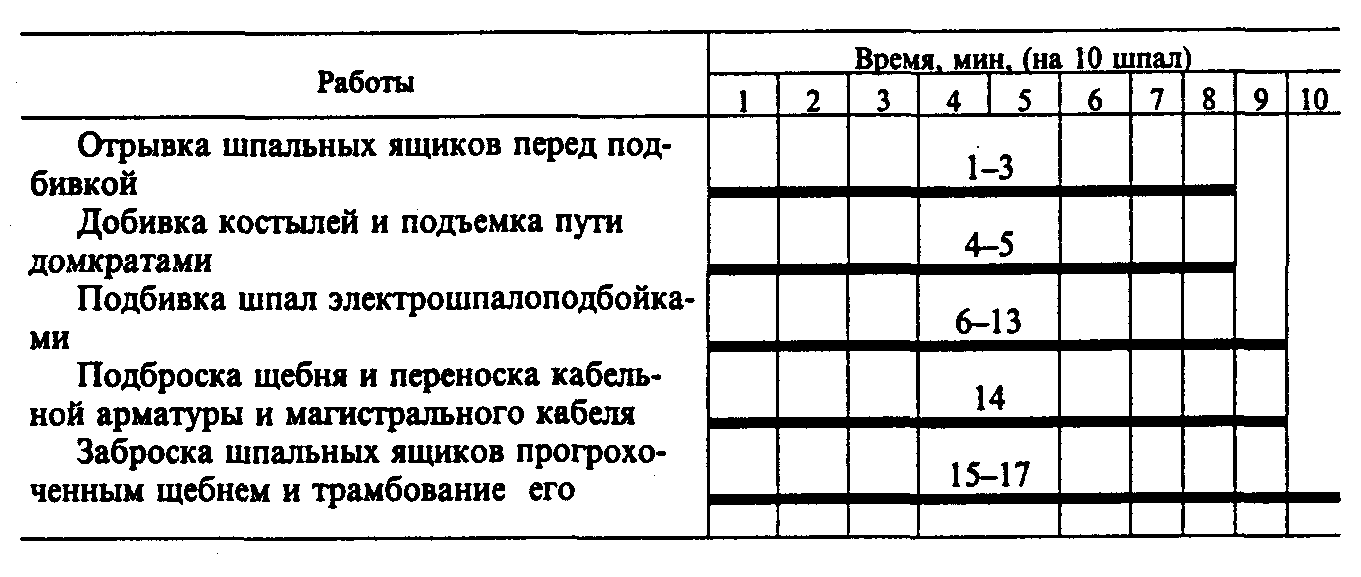

Рис. 2.9. График выполнения технологических операций при выправке пути на щебеночном балласте подбивкой шпал восемью электрошпалоподбойками; цифры над линиями обозначают номера монтеров пути

Перечень и последовательность технологических операций в основном те же, что и при ручной подбивке шпал. Высота подъемки определяется с помощью визирок. Сначала первая рельсовая нить поднимается домкратом до совпадения нулевой линии измерительной рейки с визирным лучом, что определяется бригадиром пути, а затем в требуемое положение по уровню устанавливается вторая нить и производится подбивка шпал в направлении к измерительной рейке.

После подбивки всех шпал на первом выравненном участке пути домкраты переставляются в сторону рабочей рейки на шесть—восемь шпал и процесс выправки повторяется. При подбивке шпал электрошпалоподбойками на щебеночном балласте применяются зубчатые бойки, а на песчаном и асбестовом балласте — клиновые (рис. 2.10), при этом зубья бойков при подбивке должны быть направлены в сторону рельса (рис. 2.11). При незагрязненном, а также разрыхленном балласте, отрывка шпальных ящиков не производится.

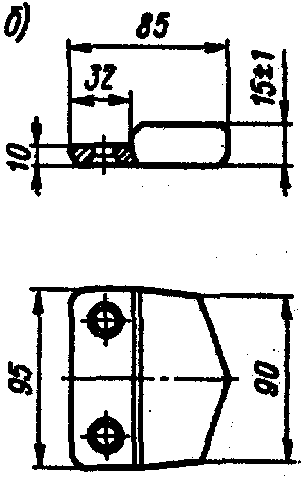

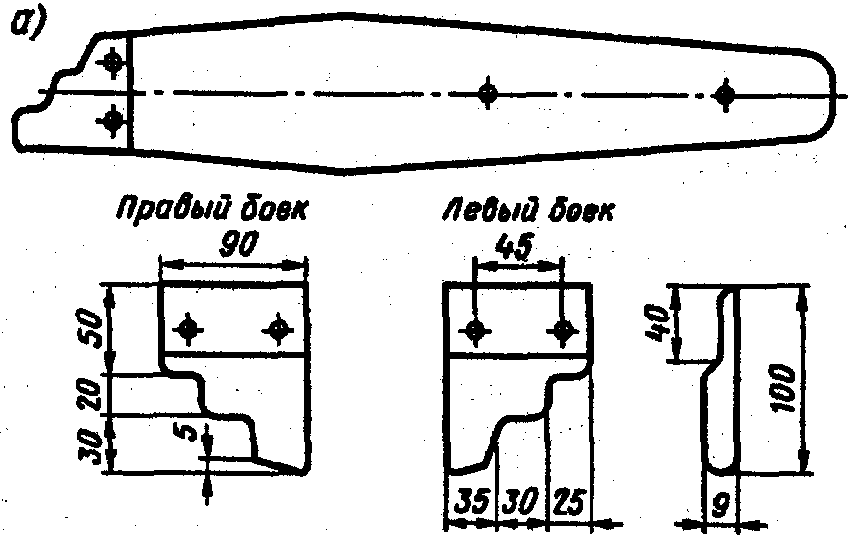

Рис. 2.10. Зубчатые (а) и клиновой (б) бойки ЭШП

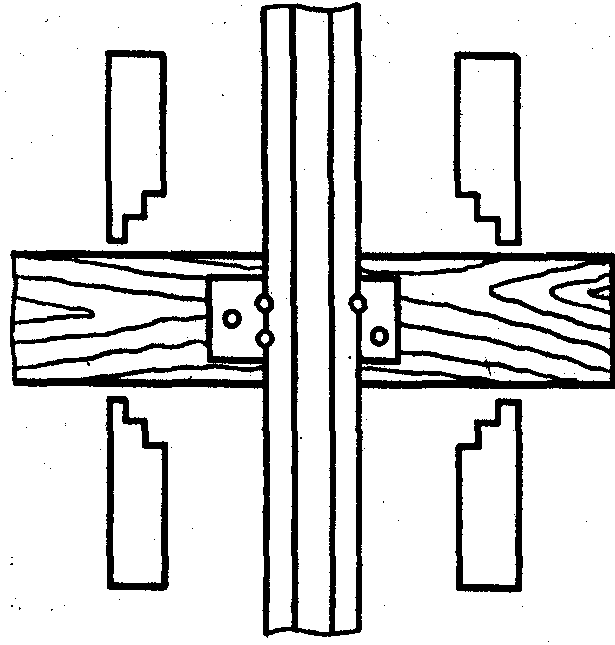

Рис. 2.11. Схема расположения бойков ЭШП относительно рельса при подбивке шпалы

Шпала считается подбитой, если частицы балласта под ее постелью упакованы настолько плотно, что подбойки не проникают в балласт, при этом увеличивается интенсивность вибрации электрошпалоподбоек, ощущаемая руками шпалоподбойщиков.

Включение электрошпалоподбоек в распределительную коробку должно быть таким, чтобы от вращения дебалансов они стремились перемещаться по направлению к рельсу. Распределительные коробки целесообразно располагать на легких тележках, перемещаемых по рельсам.

При выправке пути с подбивкой шпал ручными или электрическими шпалоподбойками должны соблюдаться следующие правила.

1. С целью облегчения работ по отрывке шпальных ящиков от балласта ее следует производить от концов и середины шпалы по направлению к рельсу.

2. В местах выплесков балласт в шпальных ящиках перед подбивкой шпал должен быть вырезан и прогрохочен на глубину не менее 10 см ниже их подошвы.

Во всех случаях для подбивки шпал и засыпки шпальных ящиков балластом после подбивки должен использоваться прогрохоченный щебень.

3. При выправке стыков поднимать рельсовые нити в сечении под стыковыми шпалами следует с запасом на осадку 2 мм.

4. Поднятый путь должен держаться на домкратах до приближения к ним подбоек.

5. При подбивке деревянных шпал средняя их часть подбивается слабее, а при железобетонных шпалах— не подбивается совсем.

6. При выправке пути с подъемкой рельсошпальной решетки должны подбиваться все поднятые (оторванные от балласта) шпалы.

7. Корпуса электрошпалоподбоек должны иметь двойную изоляцию или защитно-отключающие устройства, предотвращающие поражение монтеров пути электрическим током, в противном случае электрошпалоподбойки должны при работе заземляться в соответствии с правилами пользования ими.

При необходимости укладки электрического кабеля через путь его пропускают между шпалами под рельсы. Во время перехода бригады на новое место подбивки, а также перед пропуском поезда электрошпалоподбойки отключают от электростанции.

8. Место работ по выправке пути с применением электрических или ручных шпалоподбоек, выполняемой с подъемкой до 2 см, ограждается с обеих сторон сигнальными знаками "Свисток", и машинистам поездов и водителям других транспортных средств выдаются предупреждения об особой бдительности и подаче оповестительных сигналов при приближении к месту работ; скорость движения поездов не ограничивается. При выправке пути с подъемкой от 2 до 6 см место работ ограждается сигналами уменьшения скорости, а на поезда выдаются предупреждения о следовании по месту работ со скоростью не более 40 км/ч.

Перечень оборудования, необходимого для выправки пути с подбивкой шпал, зависит от принятого способа выправки (табл. 2.2).

Таблица 2.2. Перечень оборудования и инструментов для выправки пути с подбивкой шпал

Инструменты и оборудование	Число инструментов при подбивке
	ручной	с четырьмя ЭШП		с восемью ЭШП
Электростанция мощностью: 4 кВт 2кВт
	—	—	1
	—	1	—
Электрошпалоподбойка	—	4	8
Домкрат гидравлический	2	2	4
Когти для щебня	4	4	5
Вилы щебеночные	4	4	8
Лом лапчатый	1	1	1
Молоток костыльный	2	2	2
Торцовая подбойка	4	—	—
Гидравлический рихтовщик	5	5	5



Место работ по выправке пути на прокладки ограждается сигнальными знаками "Свисток".
