16.Регулирование расходов с помощью изменения паропроизводительности насосов. Аср производит. 2х ||-но работающих пэн.
Способы изменения паропроизводительности:
1) за счет изменения ||-но работающих насосов (на ВВЭР и РБМК, расход теплоносителя ~ числу ||-но работающих насосов);
2) за счет изменения частоты вращения ( БН, подача пит.воды в ПГ производится с помощью пит насосов);
3) за счет изменения … управления аппаратов (регул. Производительности дутьевых вентиляторов и дымососов).
GΣ
=Gi*N
Давление, развиваемое одним насосом: Рнас=Р0 - ∆Р*(Gi/Gmax)2
Pнас = Р0(n/nном)2 - ∆Р*(Gi/Gmax)2
АСР производит. 2х ||-но работающих ПЭН.

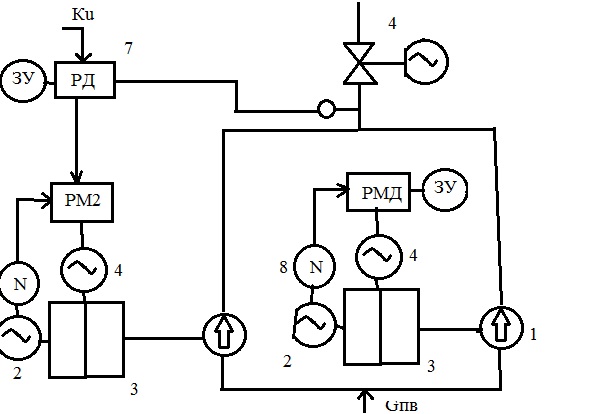

1-пит.электро насосы;2-электродвиг. с пост част.вращ n1;3-гидромуфта,4-ИМ;5-регул.мощн.электродвиг.;6-регул клапан пит воды;7-регул давл;8-импульс по мощн двигателя.
Регулирование позволяет:
1) стабилизир давл пит воды перед регул клапаном;
2) АСР обеспечивает заданный суммарный расход пит воды перед РК;
3)равномерное
распределение расхода пит воды между
2мя ПЭН.

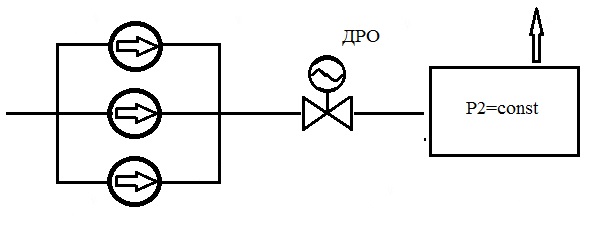

Структурная схема производительности ||-но работающих насосов.
2х контурная. Если Nдв1=Nдв2 , то Gпв1=Gпв2.
17.Устройства аварийной защиты теплоэнергетического оборудования.
На станциях использ.: 1) устр-ва авар.защиты; 2) авт. Тепловые защиты.
«1)» используют для локализации аварий на оборудовании.
По принципу действия:
1) пассивные;
2) активные;
3)активно-пассивные.
Пассивные
«+» Не требуют постороннего источника питания
Часто использ. Предохранительные клапаны прямого действия (работают по принципы регул. давл. до себя, применяются от повышения давл. пара на вых. коллекторах) и разрывная мембрана ( использ. для предотвращения разрыва емкости при увелич. давл. выше допустимого. Происходит разрыв мембраны и выпуск пара в пароприемное устр-во (например: на конденс. турбин ТЭС и АЭС)).
Активные
Наличие постороннего источника питания, что снижает их надежность.
Например: предохранительные клапаны, которые срабатывают от электромагнитных манометров.
Активно-пассивные
Двоякий принцип

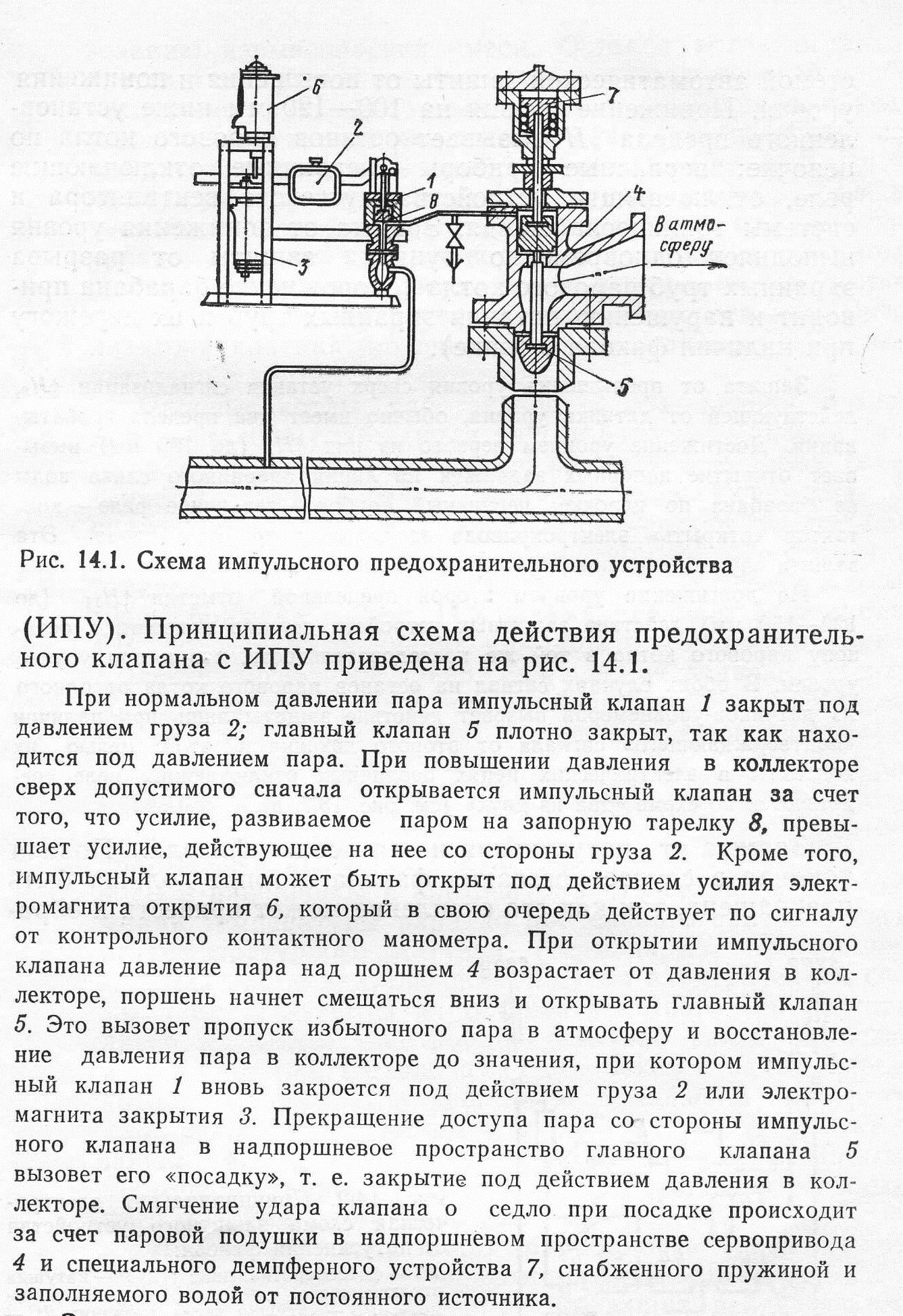

Например: импульсный предохранительный клапан.
Применение: на парогенераторах, паровых коллекторах обычно использ. в комплекте с предохр. клапанами пассивного действия.
18. Автоматические системы защиты теплоэнергетического оборудования; требования, логические элементы защит.
Общеблочные-снижают мощность блока вплоть до останова;
Локальные- отключение отдельных агрегатов блока.
Назначение:
Необх. различного рода переключений в схемах;
откл. механизмов собственных нужд;
необх. в снижении мощности блока и останова.
Причины вкл. АТЗ:
при выходе из строя отдельных агрегатов;
при возникновении глубокого сброса или набора нагрузки;
при регистрации неисправности отдельного оборуд-я;
ошибки оператора.
Требования к АТЗ:
должны обеспечить постоянную готовность срабатывания при отклонении от норм реж. раб. оборуд.;
хар-ются рядом надежностных показателей
а) число отказов в своевременном срабатывании АТЗ;
б) кол-во ложных срабат. защиты;
в) ср. время наработки на отказ;
г) интенсивность потока отказов ( ИПО< 0.5*10-5 1/ч) .
односторонность действия АТЗ
После срабат. АТЗ перевод всех агрегатов в исходное состояние должно переводиться только персоналом.
АТЗ должны сопровождаться звуковой и световой сигн. , при этом должны фиксироваться действия защиты.
АТЗ состоит из измерительной, логической и исполнительной частей.
Измерение параметров и их дискретные преобр., а также сравнение с уставкой.
Лог. обработка дискр. сигнала и при необх. временную задержку сигнала.
Формирование выходного сигнала, обеспечивая приоритет перед другими командами управления.
Логич. Часть реализована на релейно-контактных схемах или бесконтактных. Р-К имеют преимущество, т.к. контактные реле рассчитаны на определенное число срабат. и медленно вырабатывают свой ресурс, а бесконтактные рассчит. на время работы независимо от числа срабатываний.
Лог устройства: 1 из 1, 1 из 2, 2 из 2, 2 из 3.
1 |
2 |
|
0,9 |
0,9 |
1 из 1 |
0,81 |
0,99 |
2 из 2 |
0,99 |
0,81 |
1 из 2 |
0,997 |
0,97 |
2 из 3 |
1- случаи отказа в необх. срабатывании;
2- случаи ложного срабатывания.
