2. Конструктивная часть.

2.1. Конструктивные решения здания.

Конструктивная схема здания с продольными несущими стенами и опиранием на них панелей перекрытия и покрытия на 100мм.

2.2. Основные конструкции здания.

№ п/п	Наименование конструкции	Эскиз	Материал, тип	Примечание, ГОСТ, Серия
1	Фундаментная плита		Ленточный Сборный Железобетонный	ГОСТ 13580–85
2	Фундаментный блок		Бетонные сплошного сечения	ГОСТ 13579 – 78
3	Плита перекрытия и лоджии		Железобетонная многопустотная	Серия 1,141-1, Выпуск 2,15,16,58 Серия 1,141-9, Выпуск 6

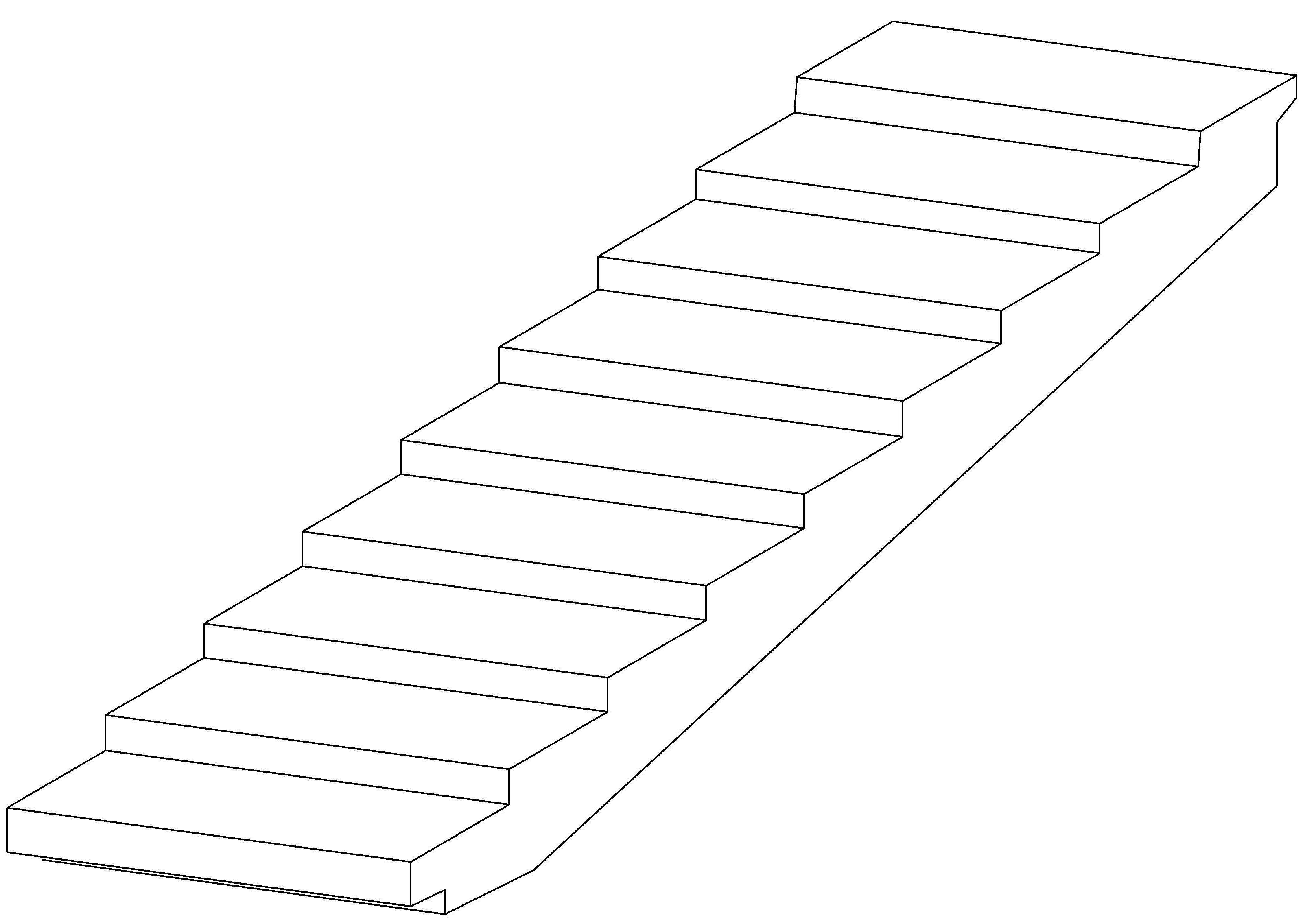

4	Лестничный марш		Сборный железобетонный	ГОСТ 9818-85

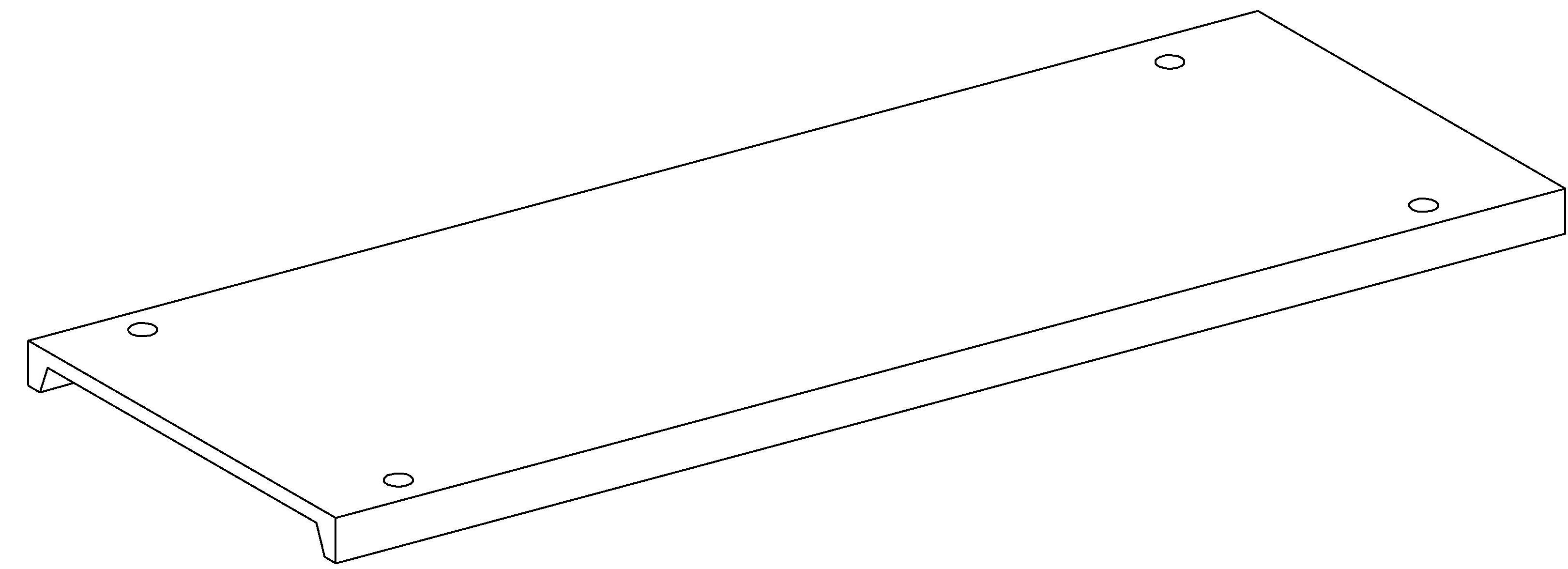

5	Лестничная площадка		Сборная железобетонная	ГОСТ 9818-85
6	Плита покрытия		Ребристая Сборная железобетонная	Серия 1.165-6, Выпуск 1
7	Козырек		Сборный железобетонный	Серия 1.238-1, Выпуск 1

2.3. Перемычки.

Сборные железобетонные перемычки предназначены для перекрытия проемов в кирпичных стенах жилых зданий.

Перемычки разработаны по ГОСТ 948 – 84 .

В выпуске приведены перемычки брусковые, несущие нагрузку только от собственного веса, кирпичной кладки над ними и перекрытий. Перемычки изготовлены из тяжелого бетона марки 200. Ведомость и спецификацию перемычек смотри на листе АС1 графической части проекта.

Ведомость проёмов.

Поз.	Размер проема в стене (мм) НхL
ОК1	1510х910
ОК2	1510х1210
ОК3	1510х1510
ОК4	910х1210
Д1	2210х760
Д2	2070х1010
Д3, Д4	2070х810
Д5	2070х1310
Д6	2070х710

Ведомость перемычек !!!!!

2.4. Окна

Оконные проёмы наружных стен заполнены деревянными оконными блоками с раздельно – спаренными переплётами по ГОСТ 16289-86 «Окна и балконные двери деревянные с тройным остеклением для жилых и общественных зданий». Оконные блоки состоят из оконных коробок, остеклённых переплётов один из которых (внутренний) со спаренными переплётами и двойным остеклением, а наружный переплёт раздельный с одинарным остеклением. Окна служат для естественного освещения, вентиляции и инсоляции помещений.

БРС 22-7.5 ОРС9-12 ОРС 15-12 ОРС 15-9 ОРС 15-15
