4.Щелевое уплотнение, поршневые кольца
Кольца поршневые применяются для уплотнения поршней гидравлических цилиндров, работающих при возвратно-поступательном движении со скоростью до 7,5 м/с в гидросистемах с рабочим давлением до 50 МПа, Кольца изготавливаются из чугуна марки СЧ 20. Поршневые кольца могут работать при высоких давлениях и скоростях, отличаются большой долговечностью (8-10 лет), имеют незначительные размеры и низкую стоимость. К преимуществам поршневых колец можно отнести также возможность нормальной работы в случаях, когда на зеркальце цилиндра выполнены отверстия или канавки и весьма низкий уровень силы трения (Н).
Ρтр=πDΒη(nΡk+Ρ),
где D - диаметр поршня, мм;
В - ширина кольца, мм;
μ - коэффициент трения кольца, μ = 0,07 - 0,15 (увеличивается при уменьшении скорости движения);
η - количество колец на поршне; Ρ - давление масла;
Ρk - контактное давление поршневого кольца, МПа. Значения Рк в зависимости от диаметра цилиндра D даны ниже.
ЩЕЛЕВЫЕ УПЛОТНЕНИЯ
Щелевые уплотнения предназначены для ограничения перетоков жидкости или газов из области высокого давления в область низкого давления через подвижные и неподвижные соединения.
В зависимости от формы уплотнительных поверхностей различают торцовые щели с зазором δ, образованные боковыми поверхностями дисков и корпусных деталей, и радиальные (осевые), образованные поверхностями вращения втулок.
В целях повышения гидравлического сопротивления применяют многощелевые уплотнения. Щелевые уплотнения с гладкими поверхностями могут работать в жидкостях и газах при перепадах давления до 100 МПа и более при предельно высоких скоростях скольжения и практически без ограничения по температуре.
Щелевые уплотнения с канавками, резко изменяющими проходное сечение канала, называют лабиринтными уплотнениями.
5.Распределитель с плоским золотником, конструкция, применение.
Пневмораспределители предназначены для перераспределения потока сжатого воздуха между входными и выходными присоединительными отверстиями (портами) за счет изменения схемы коммутации сообщающихся с ними каналов. Пневмораспределители характеризуются следующими показателями: количеством присоединительных отверстий, количеством позиций переключения, нормальной (не рабочей) позицией и способом управления распределителем.
Направление потока воздуха в таком распределителе зависит от положения ползуна (плоского золотника), выполненного из металла, нейлона или пластика. Ползун перемещается за счет движения поршня с эластичными уплотнениями, который управляется сжатым воздухом (рис. 18).Первая цифра обозначает количество присоединительных отверстий (исключая отверстия управления), а вторая цифра относится к количеству позиций переключения распределителя.
Билет 3.

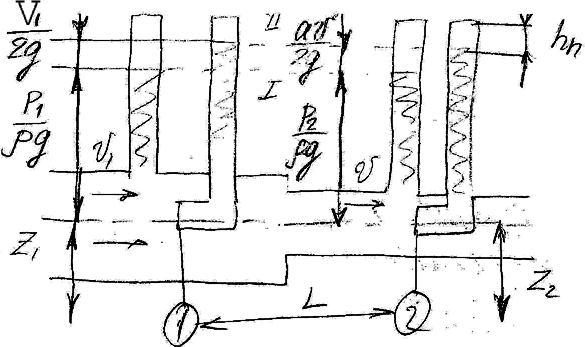

1.Уравнение бернули для идеальной жидкости
У
равнение
Даниила
Бернулли,
полученное
в
1738 г.,
является
фундаментальным
уравнением
гидродинамики.
Оно
дает
связь
между
давлением
P,
средней
скоростью
υ
и
пьезометрической
высотой
z
в
различных
сечениях
потока
и
выражает
закон
сохранения
энергии
движущейся
жидкости.
Для реальной жидкости наблюдается снижение
a –коэффициент Кориолиса, зависит от режима течения жидкости ( α = 2 для ламинарного режима, α = 1 для турбулентного режима). Физическая сущность коэффициента – отношение действительной кинетической энергии, посчитанной по средней скорости.
z – координата цента сечения от некоторой плоскости
z – геометрический напор потока
-
удельная
потенциальная
энергия
жидкости,
отнесённая
к
единицы
массы
жидкости
-
удельная
кинетическая
энергия
жидкости
-
потеря
напора
и
энергии
жидкости
между
сечениями
-
пьезометрическая
высота,
которая
соответствует
в
левом
столбце
-
высота
скоростного
напора
