3. Двухлинейный регулятор расхода (принцип действия, назначение, схемы подключения).

Регулятором расхода называется гидроаппарат управления расходом, предназначенный для поддержания заданного значения расхода независнмо от перепада давлений в подводимом и отво­димом потоках рабочей жидкости.

Конструктивно регуляторы расхода представляют собой блоки, состоящие из регулируемого дросселя и клапана. При помощи дрос­селя управляют расходом рабочей жидкости, а при помощи клапана автоматически обеспечивают постоянный перепад давлений на дрос­селе. Клапаны, входящие в состав регуляторов расхода, могут бить включены с дросселем как последовательно, так и парал­лельно.

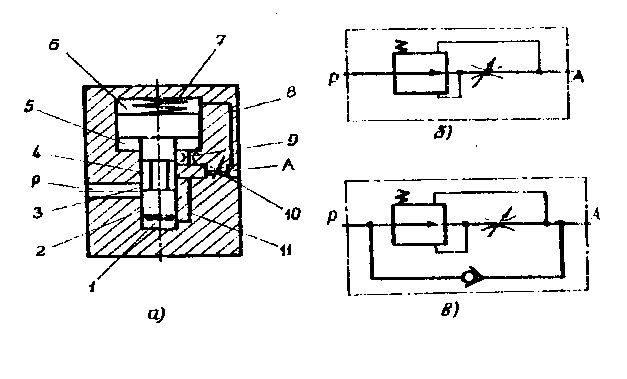

Конструктивная схема двухлинейного регулятора расхода типа МПГ 55-2 представлена на рис.2.4.

Р ис.2.4.Регуляторы расхода типа МПГ 55-2 (б)и МПГ 55-3 (в)

Поток рабочей жидкости подводится к каналу Р корпуса регулятора потока, проходит через рабочую щель 3 редукционного клапана в полость 4 и через дроссель 10 выходит в канал А.

Давление перед дросселем, подводимое по каналам управления 9, II в торцовые камеры 5 и I, стремится поднять золотник и перекрыть рабочую щель 3. Давление после дросселя из канала А по каналу управления 8 подводится в камеру 6 и вместе с пружиной 7 действует в сторону открытия щели 3. В положении равновесия разность давлений на входе в дроссель и на выходе из него составляет 0,2 МПа, а расход на выходе из регулятора определяется настройкой дросселя 10.

4. Регулирование скорости при параллельном включении дросселя.

Параллельное подключение дросселя.

Для параллельного подключения дросселя;

Q_H=О_Г+Q_Др

Р_Н=Р_Г=Р_Др=F/Sп (1)

Уравнение (1) записано на основании равенства потерь давления в параллельных трубопроводах

Q_Г Q_Н +Q_Др

Vп= ------ = -------------

Sп Sп

Q_Др=S_др 2 P_Др / 

Vп=(Q_H -S_Др 2 F/ Sп ) /Sп

Нагрузочная характеристика показана на графике зависимости Vп=f(F).

5. Демпферы: назначение, конструкции.

В больших цилиндрах энергия удара может поглощаться при помощи воздушного демпфера, который замедляет скорость поршня на последнем отрезке его хода. Ближе к концу хода этот демпфер отсекает некоторое количество отводимого воздуха и обеспечивает его медленное истечение через регулируемый игольчатый дроссель (рис. 4).

Нормальный проход отводимого воздуха к выпускному отверстию перекрывается, как только гильза демпфера дойдет до уплотнения, в результате чего воздух сможет выходить только через регулируемое отверстие дросселя. Отсеченный демпфером воздух сжимается до сравнительно большой величины давления (противодавление), благодаря чему происходит торможение поршня.

При движении поршня в обратном направлении уплотнение демпфера работает как обратный клапан, обеспечивая проход воздуха к поршню. Вместе с тем, уплотнение ограничивает расход воздуха и уменьшает ускорение поршня. Именно поэтому рабочий ход демпфера должен быть как можно короче.

При очень больших инерционных нагрузках или высоких скоростях перемещения поршня требуется еще и наружный демпфер. Так, если скорость поршня превышает величину примерно 500 мм/с, следует предусмотреть наружный механический амортизатор.
