1.Рж применяемые в гидроприводе

В качестве рабочих жидкостей в гидравлическом приводе применяют минеральные масла, водомасляные эмульсии, смеси и синтетические жидкости. Выбор типа и марки рабочей жидкости определяется назначением, степенью надежности и условиями эксплуатации гидроприводов машин.

Минеральные масла получают в результате переработки высококачественных сортов нефти с введением в них присадок, улучшающих их физические свойства.

Водомасляные эмульсии представляют собой смеси воды и минерального масла в соотношениях 100:1, 50:1 и т.д. Минеральные масла в эмульсиях служат для уменьшения коррозионного воздействия рабочей жидкости и увеличения смазывающей способности.

Смеси различных сортов минеральных масел между собой, с керосином, глицерином и т.д. применяют в гидросистемах высокой точности, а также в гидросистемах, работающих в условиях низких температур.

Синтетические жидкости на основе силиконов, хлор- и фторуглеродистых соединениях, полифеноловых эфиров и т.д. негорючи, стойки к воздействию химических элементов, обладают стабильностью вязкостных характеристик в широком диапазоне температур.

2.Пластинчатые насосы однократного действия

Основными частями простейшего пластинчатого насоса однократного действия являются вращающий ротор 1, помещённый с эксцентриситетом е в неподвижном кольце статора 2. В пазах ротора находятся пластины 3, способные при вращении перемещаться радиально. Их наружные концы скользят по окружности R_C статора. В статоре прорезаны окна 4 и 5, соединённые с подводящей и отводящей линиями. Изменением величины эксцентриситета е можно регулировать подачу. При вращении ротора рабочая камера, соединенная с полостью всасывания, увеличивается в объеме и происходит её заполнение жидкостью. Затем она переносится в зону нагнетания и соединяется с напорным трубопроводом. При дальнейшем перемещении её объем уменьшается, и происходит вытеснение жидкости пластиной

З атем пластина переносится от полости нагнетания к полости всасывания, и рабочий цикл повторяется.

; D – диаметр статора

b – длина пластины (ширина ротора)

n – число оборотов

3.Гидроклапан давления и функции разности давления.

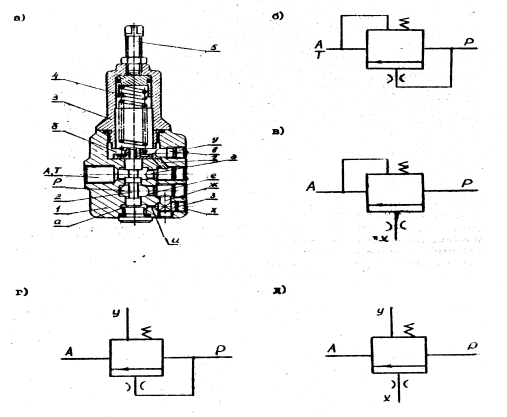

Гидроклапаны давления предназначены для поддержания заданной разности давлений в подводимом или управляющем и отводимом потоках. Гидроклапан давления (рис.1.1а) состоит из корпуса I, в котором находится золотник 2, поджатый с торца пружиной 4, усилие которой регулируется винтом 5 и имеет полости подвода (Р) и отвода (А,Т), вспомогательные полости (а,б), каналы управления (в,г,д,е,ж,а) и демпферное отверстие (и).

Гидроклапан давления первого исполнения (рис. 1.1б) может применяться в качестве предохранительного или переливного клапана (подсоединен параллельно), а также клапана разности давлений (подсоединен последовательно). П ри применении гидроклапана давления в качестве клапана разности давлений полость (Р) соединяется с напорной линией, а по­лость (А) - с какой-либо другой гидролинией системы. Так как по­лость (а) нижнего торца золотника соединена с полостью (Р), а полость (б) верхнего торца золотника с полостью (А), то разность давлений в подводящем и отводящем потоках будет определяться усилием регулируемой пружины и поддерживаться постоянной независимо от изменения давленая в гидросистеме.
