Стабилизация скорости.
Стабилизация скорости достигается введением в гидравлическую часть схемы соответствующей аппаратуры. ( дросселями). Главным недостатком всех схем с дроссельным регулированием скорости совместная зависимость скорости от нагрузки. В некоторых случаях это может быть положительным свойством, например в отрезных станках для улучшения работы инструмента при увеличении площади среза, но в большинстве случаев это нежелательное явление т.к. приводит к нарушению режимов резания, повышение вибрации и как следствие уменьшение стойкости инструмента.
Для обеспечения постоянства скорости не зависимо от нагрузки в состав схем включаются регуляторы расхода которые бывают 2-х линейными и трехлинейными.
В состав 2-х линейного входит редукционный клапан и регулируемый дроссель. Редукционный клапан призван контролировать давление на входе и выходе дросселя (каналы 1 и 2) и обеспечивать постоянство перепада давления на дросселе, что обеспечивает постоянство Q
3-х линейный регулятор расхода состоит из регулируемого дросселя и 2-х клапанов. Расход жидкости регулируется дросселем , а постоянство перепада давления поддерживает переливной клапан 6 через который часть жидкости всегда сливается в магистраль Т.
Бесштоковые цилиндры. Назначение, принцип работы.
Стандартный пневматический цилиндр с ходом, например, 500 мм может иметь при полностью выдвинутом штоке габаритный размер 1100 мм. Бесштоковый цилиндр с таким же рабочим ходом будет занимать намного меньше места (приблизительно 600 мм). Такой цилиндр более предпочтителен, если требуется обеспечить значительный рабочий ход при ограниченных габаритах.
Величина рабочего усилия, которое может развить бесштоковый пневматический цилиндр с магнитной муфтой, ограничивается удерживающим усилием магнита. Оно соответствует величине усилия, развиваемого обычным цилиндром со штоком, работающим при давлении до 7 бар, однако в бесштоковом цилиндре при наличии динамических ударов может произойти отсоединение каретки от поршня. Следовательно, применять данный тип цилиндра для реализации вертикальных перемещений не рекомендуется, за исключением тех случаев, когда в точности соблюдаются предписания производителя по эксплуатации и соблюдению мер безопасности.
С магнитной муфтой и направляющими
В направляющую вмонтированы путевые выключатели, включающиеся посредством постоянного магнита, встроенного в каретку.
С направляющими элементами и механическим сцеплением
Для подъема или перемещения грузов большого веса применяется бесштоковый пневмоцилиндр с ленточным уплотнением, который исключает возможность отсоединения каретки от поршня вследствие динамических ударов.
Билет 23
Клапаны быстрого выхлопа воздуха, конструкции, применение.
Предназначен
для
максимально
быстрого
выпуска
воздуха
из
полости.
При
использовании
с
пневмоцилиндрами
позволяет
увеличить
скорость
поршня.
Независимое регулирование скорости прямого и обратного хода с помощью аппаратов с обратными клапанами.
Изменение величины расхода жидкости осуществляется аппаратами, называемыми дросселями (дроссель - регулируемое гидравлическое сопротивление). Дроссель представляет собой аппарат, имеющий возможность изменять площадь проходного отверстия, по которому проходит поток жидкости.

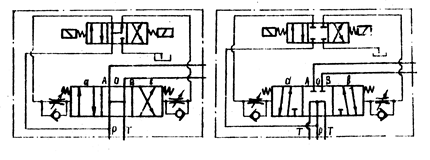

Гидравлические распределители с электро-гидравлическим управлением.
Гидрораспределитель с электрогидравлическик управлением представляет собой комбинацию управляющего распределителя (пилота) с электромагнитным управлением и управляемого им основного распределителя, который аналогичен по принципу работы распределителю.
Применение гидравлического аккумулятора как автономного источника питания.
Гидрокинематика и ее основные понятия.
Гидродина́мика — раздел физики сплошных сред, изучающий движение идеальных и реальных жидкости и газа.
Идеальная среда
С точки зрения механики, жидкостью называется вещество, в котором в равновесии отсутствуют касательные напряжения. В идеальной жидкости рассматриваются только нормальные напряжения, которые описываются давлением.
Гидродинамика ламинарных течений
Гидродинамика ламинарных течений изучает поведение жидкости в нетурбулентном режиме.
Турбулентность — название такого состояния сплошной среды, газа, жидкости, их смесей, когда в них наблюдаются хаотические колебания мгновенных значений давления, скорости, температуры, плотности относительно некоторых средних значений.
Тепломассообмен
Часто течения жидкостей сопровождается неравномерным распределением температуры (остывание тел в жидкости, течение горячей жидкости по трубам).
Билет 24
