5. Элементы и методы применяемые для удаления влаги и воздуха пневмосистемы

Воздух всегда содержит влагу в форме невидимого водяного пара. Максимальное количество воды, которое может содержаться в воздухе, зависит только от температуры воздуха и не зависит от давления. При снижении температуры, способность воздуха удерживать влагу также снижается. “Влагосодержание” воздуха полностью описывается точкой росы.

Применяется: Адсорбционный осушитель. Осушитель воздуха — прибор, предназначенный для снижения влажности воздуха.

Билет 13

1.Давление — физическая величина, равная силе F, действующей на единицу площади поверхности S перпендикулярно этой поверхности. В данной точке давление определяется как отношение нормальной составляющей силы , действующей на малый элемент поверхности, к его площади: Атмосферное давление — давление атмосферы на все находящиеся в ней предметы и Земную поверхность. Избыточное давление - это давление над атмосферным. Обычно в технических характеристиках компрессорного оборудования указывают именно избыточное давление. На уровне моря избыточное давление равно 0.В покоящейся жидкости наблюдается только нормальная сила N. Она получила название – сила гидростатического давления.

Р – нормальная сжимающая сила.

; [Н/м²] Свойства гидростатического давления получили название закон Паскаля.

Свойства гидростатического давления:

а.Направлено внутрь объёма жидкости перпендикулярно поверхности твердого тела, ограничивающего жидкость.

б.Гидростатическое давление в любой данной точке жидкости одинаково по всем направлениям, т.е. не зависит от угла наклона площадки действия.

Единица измерения давления – 1Па = 1 Н/м²

1 атм = 1 = 98100Па = 0,1МПа.

2. радиально-поршневые насосы

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

В радиально-поршневых насосах вытеснителями также являются поршни или плунжеры, но расположенные радиально.

Основным элементом насоса является ротор 4 с плунжерами 5, который вращается относительно корпуса 6 насоса. Ротор 4 установлен в корпусе 6 со смещением оси (с эксцентриситетом e). Полости всасывания и нагнетания располагаются в центре насоса и разделены перемычкой 2.

Радиально-поршневые насосы применяются существенно реже, чем аксиально-поршневые. Их главное отличие от других роторных насосов заключается в том, что они выпускаются с большими рабочими объемами.

3. Гидроклапаны последовательности с обратным клапаном

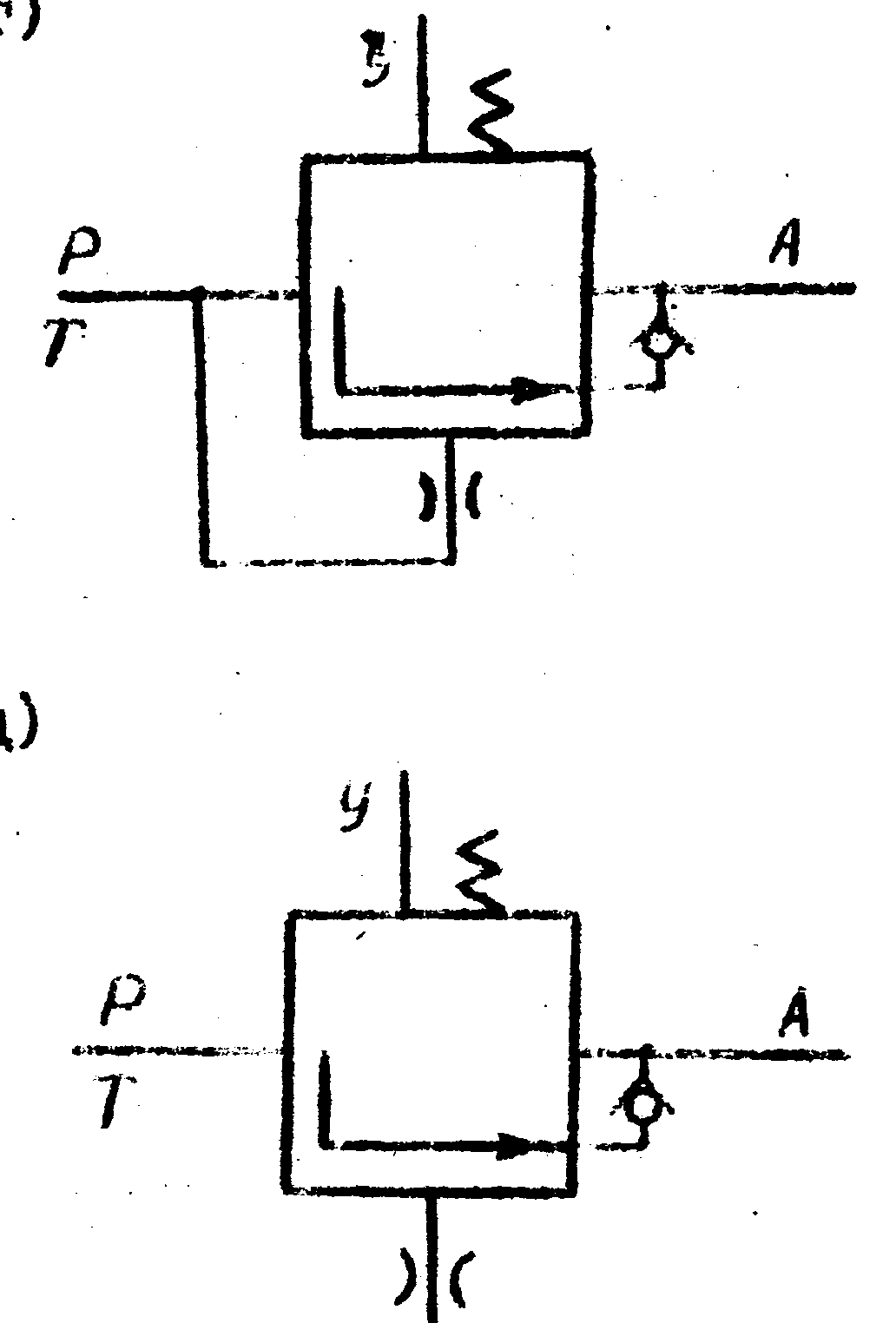

Гидроклапаны последовательности с обратным клапаном предназначены для пропускания потока рабочей жидкости в гидросистему при достижении заданной величины давления в этом или управляющем потоке и для свободного пропускания потока с минимальным сопротивлением при движении его в противоположном направлении.

Гидроклапан последовательности с обратным клапаном может быть трубного или стыкового монтажа.

При подводе рабочей жидкости в полость (Р) гидроклапан работает как клапан последовательности, а при подводе рабочей жидкости к отверстию (А) - как обратный.
