2. Радиально поршневые насосы двустороннего действия

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

Радиально-плунжерная гидромашина — один из видов объёмных роторных гидромашин.

Данный вид гидромашин чаще используется в режима гидромотора, чем в режиме насоса. В том числе, широкое распространение получили высокомоментные радиально-плунжерные гидромоторы, в качестве которых используются радиально-плунжерные или радиально-поршневые гидромашины многократного действия. Гидромашина многократного действия — это такая гидромашина, у которой процесс всасывания и нагнетания за один оборот вала гидромашины осуществляется несколько раз.

По конструктивному исполнению гидромашины выполняют как с поршнями, направленными от центра гидромашины, так и поршнями, направленными к центру гидромашины.

Если радиально-плунжерную гидромашину выполняют регулируемой, то изменение рабочего объёма и параметра регулирования осуществляется путём изменения эксцентриситета детали, которая приводит в движение поршни (кулачка, ротора, кривошипно-шатунного механизма).

3. Гидроклапаны предохранительные. Назначение и область применения

Гидроклапаны предохранительные непрямого действия (со вспомогательным клапаном) предназначены для регулирования давления в гидросистемах, поддержания постоянного установленного давления, предохранения гидравлической системы от превышения давления (перегрузки) , разгрузки системы от давления с помощью дистанционного управления и применяются в гидросистемах станков и других гидрофицированных стационарных машин.

Устройство и принцип работы

Гидроклапан предохранительный может быть трубного или стыкового монтажа, а также с электромагнитной разгрузкой системы (рис. 1.5 а,б) и состоит (рис.1.5 в) из корпуса I основного клапана, 9 котором находится золотник 3, поджатый с торца пружиной 4 к седлу 2, и корпуса 5 вспомогательного клапана, в котором находится клапан запорный 13, поджатый к седлу 15 пружиной настройки давления 14, усилие которой регулируется винтом II.

4. Регулирование скорости рабочего органа за счет изменения рабочего объема гидромотора.

Для изменения скорости рабочих органов применяют системы, у которых вся жидкость от насосов поступает к гидродвигателю, а регулирование его скорости достигается изменением рабочего объема насоса или гидродвигателя.

Регулирование путем изменения рабочего объема насоса может быть использовано в гидроприводах поступательного, поворотного или вращательного движений.

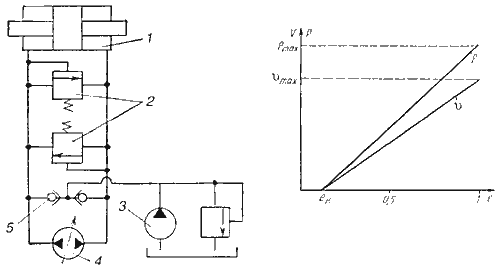

На рис.9.4, а приведена принципиальная схема гидропривода поступательного движения с замкнутой циркуляцией, в котором регулирование скорости движения штока гидроцилиндра 1 осуществляется за счет изменения подачи насоса 4.

9.4. Гидропривод с регулируемым насосом:

а - принципиальная схема; б - зависимость скорости и давления

от параметра регулирования; 1 - гидроцилиндр; 2 - предохранительный клапан;

3 - вспомогательный насос; 4 - регулируемый насос; 5 - обратный клапан
