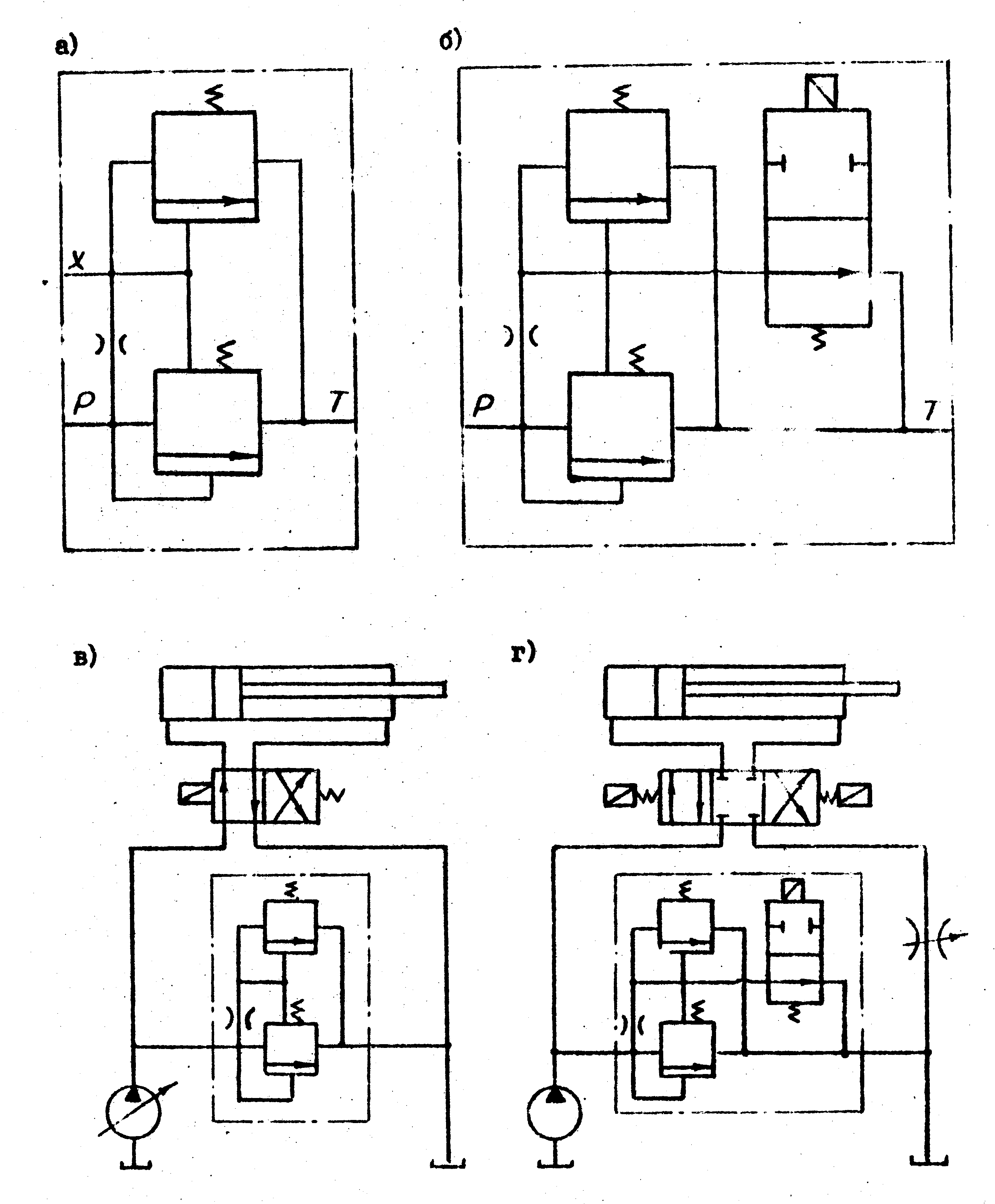

3.Предохранительный клапан непрямого действия с электромагнитной разгрузкой

Гидроклапаны предохранительные непрямого действия (со вспомогательным клапаном) предназначены для регулирования давления в гидросистемах, поддержания постоянного установленного давления, предохранения гидравлической системы от превышения давления (перегрузки) , разгрузки системы от давления с помощью дистанционного управления и применяются в гидросистемах станков и других гидрофицированных стационарных машин

Предохранительный клапан с электромагнитным управлением разгрузкой обеспечивает дистанционное управление в при выключенном электромагните 1C золотник 8 находится в верхнем положении, полость (д) по каналам (е,ж,з,и,д,к) соединяется со сливом, давление в полости (д) падает, золотник 3 смещается, соединяются полости (Р) и (Т), разгружая систему от давления. При включенном электромагните каналы (з,и) перекрывают­ся и клапан работает как предохранительный.

4.Регулирование скорости

Данное регулирование осуществляется с целью расширения диапазона регулирования гидропривода. Регулирование выполняется последовательно. Если требуется добиться постепенного увеличения частоты вращения Г.М. до max то 1) сначала устанавливают насос на Q=0 V_OH=0 а гидроматор в положение V_ОГ=Vmax .

2) начинают постепенно увеличивать объем насоса до максимального (т.е. Q_H=Q_H max) в следствии этого скорость выходного звена т.е. ГМ. возрастает до значения, соответствующего номинальной мощности привода

Первый этап разгона происходит при постоянном моменте и возрастающей мощности (см. рис.) Для случая Q_H=Q_Г частота вращения гидромотора определяется как

из трех рассматриваемых схем наиболее часто применяется первая – регулирование скорости за счет уменьшения объема насоса. Давление насоса. Необходимое для преодоления полезной нагрузки гидромотора должно быть

;

;

где - перепад давления ГМ который необходим для преодоления полезного момента М_ГМ.

- потери давления на трение в трубопроводе

5.Охлаждение воздуха

ВОЗДУШНОЕ ОХЛАЖДЕНИЕ

Данный охладитель представляет собой систему трубопроводов, по которым пропускается сжатый воздух. Снаружи эти трубопроводы охлаждаются потоком холодного воздуха, поступающего от вентилятора.

Температура охлажденного сжатого воздуха примерно на 15°С выше, чем температура охлаждающего воздуха.

ВОДЯНОЕ ОХЛАЖДЕНИЕ

В водяном охладителе такая же система трубопроводов монтируется в стальном корпусе. По трубам пропускают сжатый воз дух, а в корпусе циркулирует холодная вода.

Температура охлажденного сжатого воздуха примерно на 10°С выше чем температура охлаждающей воды.

Для удаления накопившегося в охладителе конденсата служит автоматическое сливное устройство, которое либо монтируется на корпусе охладителя либо встраивается непосредственно в него.

Билет 12

1. Основные свойства капельных жидкостей

Основной механической характеристикой жидкости является ее плотность. Плотностью r называют массу жидкости, заключенную в единице объема: для однородной жидкости

кг/м3 (1.4)

где М – масса жидкости в объеме W.

Удельным весом g называют вес единицы объема жидкости, т. е.

н/м3 (1.5)

Связь между удельным весом g и плотностью r легко найти, если учесть, что ; в соответствии с этим

(1.6)

Рассмотрим основные физические свойства капельных жидкостей.

Сжимаемость, или свойство жидкости изменять свой объем под действием давления, характеризуется коэффициентом bp объемного сжатия, который представляет собой относительное изменение объема, приходящееся на единицу давления, т. е.

(1.7)

Температурное расширение характеризуется коэффициентом bT объемного расширения, который представляет собой относительное изменение объема при изменении температуры на 10 С, т. е.

(1.10)

Сопротивление растяжению внутри капельных жидкостей. По молекулярной теории может быть весьма значительным – до 10000 кГ/см2.

Вязкость представляет собой свойство жидкости сопротивляться сдвигу (или скольжению) ее слоев.

Испаряемость. Это свойство присуще всем капельным жидкостям.

Одним из показателей, характеризующих испаряемость жидкости, является температура ее кипения при нормальном атмосферном давлении: чем выше температура кипения, тем меньше испаряемость жидкости.

Растворимость газов в жидкостях происходит при всех условиях, но количество растворенного газа в единице объема жидкости различно для разных жидкостей и изменяется с увеличением давления. Относительный объем газа, растворимого в жидкости до ее полного насыщения, можно считать прямо пропорциональным давлению.
