5.Клапан давления в функции последовательности

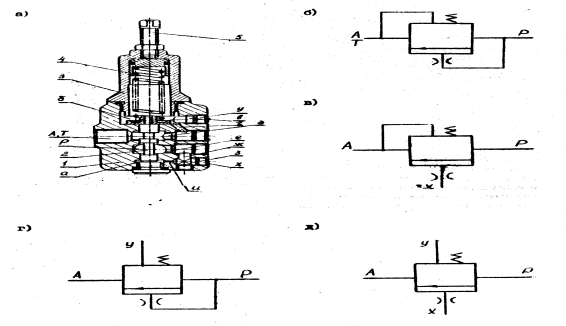

При применении гидроклапана давления в качестве клапана последовательности используются второе, третье и четвертое исполнения. При работе гидроклапана давления по второй схеме исполнения (рис. 1.1в) в канал (е) устанавливается пробка, а через канал (з) под нижний торец золотника подводится управляющий поток (х). В этом случае усилие на нижний торец золотника от давления в управляющем потоке превышает усилие пружины и усилие от давления в полости (б) на верхний торец, золотник поднимается и соединяет полости (Р) и (А,Т). При этом обеспечивается поддержание постоянной разности давлений в управляющем (х) и отводимом (А) потоках.

При работе гидроклапена давления по третьей схеме исполнения (рис.1.1г) канал (д) заглушается пробкой, а полость (б) над верхним торном золотника соединяется через канал (в) с баком или улравляющим потоком (у). В этом случае усилие от давления на нижний торец золотника превышает усилие пружины и усилие от давления управляющего потока в полости (б), золотник перемещается и соединяет полости (Р) и (А).

При работе гидроклапана давления по четвертой схеме исполнения (рис1.1 д) каналы (д) и (е) заглушаются пробками, полость (б) над верхним торцом золотника соединяется через канал (в) с баком или управляющим потоком (у), а в полость (а) под нижний торец золотника и канал (з) подается управляющий поток (х). В этом случае усилие от давления в полости (а) управляющего потока (х) превыша-ет усилие пружины и усилие от давления в полости (б) управляющего потока (у), золотник поднимается и соединяются полости (Р) и (А).

БИЛЕТ 11

1.Сжимаемость, температурное расширение. Испарение

Сжимаемость — свойство вещества изменять свой объём при изменении внешнего давления (или другими словами, при изменении напряжений в веществе). Сжимаемость характеризуется коэффициентом объёмного сжатия

где V — это объём вещества, p — давление.

Температурное расширение жидкостей происходит значительно больше, нежели температурное расширение твердых тел, таких как материалы перекрытия. Температурное расширение жидкостей представляет собой относительное изменение объема жидкости при изменении температуры её на 1 0С.

Температурное расширение жидкостей зависит от:

-объема жидкости (L)

-разности температур (дельта t)

-вызвано нагревом или охлаждением

-коэффициент температурного расширения жидкости. Коэффициент расширения показывает, на сколько увеличиться или уменьшиться жидкость в объеме, при изменении её температуры на 1 градус.

Коэффициенты температурного расширения некоторых жидкостей.

вода 0,00015

ртуть 0,00018

глицерин 0,00050

нефть 0,00060

Испаре́ние — процесс перехода вещества из жидкого состояния в газообразное (пар). Процесс испарения является обратным процессу конденсации (переход из парообразного состояния в жидкое).
