2.Гидроклапан давления в функции предохр

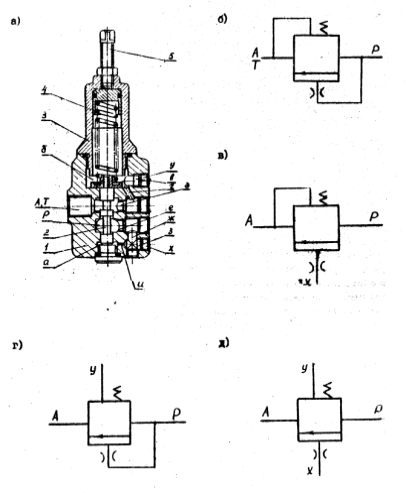

Г идроклапаны давления предназначены для предохранения объемного гидропривода от давления, превышающего установленное; Гидроклапан давления (рис.1.1а) состоит из корпуса I, в котором находится золотник 2, поджатый с торца пружиной 4, усилие которой регулируется винтом 5 и имеет полости подвода (Р) и отвода (А,Т), вспомогательные полости (а,б), каналы управления (в,г,д,е,ж,а) и демпферное отверстие (и).

Гидроклапан давления первого исполнения (рис. 1.1б) может применяться в качестве предохранительного или переливного клапана (подсоединен параллельно), а также клапана разности давлений (подсоединен последовательно).

При применении гидроклапана давления в качестве предохранительного клапана в объемном гидроприводе с регулируемым насосом через него не проходит в нормальных условиях поток рабочей жидкости. Клапан срабатывает лишь при превышении установленного давления в гидросистеме по каким-либо причинам, например, превышение допустимой нагрузки на цилиндр, остановка на упоре и т.д.

3.Грязесъёмники

предназначаются для очистки от грязи и пыли поверхности штоков во время движения штока в цилиндр. Грязесъемники изготавливаются четырех основных типов:

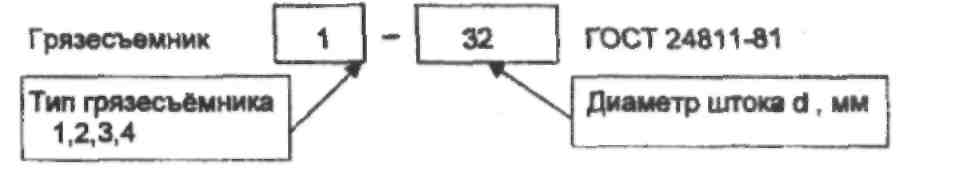

Рис. 18. Шифр обозначения грязесъемников по ГОСТ 24811-81

1. - закрепленные во фланцевых соединениях (рис. 19, а);

2. - устанавливаемые в посадочные места (рис. 19,б);

3. - комбинированные (резиновое основание и фторопластовый скребок) (рис. 19, в);

4. - закрепленные запрессовкой в посадочные места (рис. 19, г). Пример условного обозначения грязесъемника - на рис. 18.

4.Основные элементы системы производства сжатого воздуха

Основными рабочими элементами такой системы являются:

1. Компрессор

Компрессор предназначен для забора воздуха из атмосферы, сжатия его до высокого давления и подачи в пневматическую систему. Таким образом, компрессор прообразует механическую энергию в пневматическую.

2. Электродвигатель

Электродвигатель является источником механической энергии для компрессора. Он преобразует электрическую энергию в механическую.

3. Реле давления

Реле давления управляет электродвигателем, измеряя с помощью чувствительного элемента давление в ресивере.

4. Обратный клапан

Обратный клапан обеспечивает проход сжатого воздуха из компрессора в ресивер и предотвращает утечку сжатого воздуха в обратном направлении при остановке компрессора.

5. Ресивер

Ресивер представляет собой резервуар для хранения сжатого воздуха. Его размер зависит от производительности компрессора.

6. Манометр.

Манометр служит для визуального контроля давления в ресивере.

7. Система автоматического отвода конденсата

Эта система самостоятельно осуществляет слив конденсата, который накапливается в ресивере.

8. Предохранительный клапан

Предохранительный клапан сбрасывает часть сжатого воздуха из ресивера в окружающую среду в случае, если уровень его давления превышает допустимую величину.

9. Осушитель рефрижераторного типа

Этот элемент системы осуществляет охлаждение сжатого воздуха до температуры, которая всего на несколько градусов выше точки замерзания воды и удаляет из него таким образом почти всю влагу. Тем самым предотвращается попадание воды в магистральный трубопровод.

10. Магистральный фильтр

Поскольку этот фильтр размещается в магистральном трубопроводе, оп должен иметь минимальное сопротивление, обеспечивая при этом удаление масляного тумана, а также препятствуя попаданию в магистраль пыли и воды.
