Билет 1
1.Растворимость,воспламеняемость,вспениваемость.
Раствори́мость —это св-во жид. растворять в себе газы, хар-ся колич. растворённого газа в ед обьёма жидкости. Vг/Vж=k(P/P0). при понижении давления ниже давления насыщенных паров при данной Т происх. выделение растворённого в жид газа, причём на много интенсивнее чем газ в ней растворялся. Данное явление назыв кавитацией, оно связано с показателем испаряемости. Это явл нежелательно.
Воспламеняемость- свойство хар-ое для горючих жидкостей. характеризует способность к самовоспламенению в среде разогретого от адиабатического сжатия в цилиндре воздуха.
Вспениваемость-св-во РЖ выделять из себя пары газа при интенсивном перемешивании, и образовывать пену. это не желательное явление для ГП, т.к. пена это эмульсия состоящая из микрочастиц газа и жидкости, а на поверхности пены процесс окисления происх во много раз интенсивнее.
2.Шестерённые насосы внутреннего зацепления.

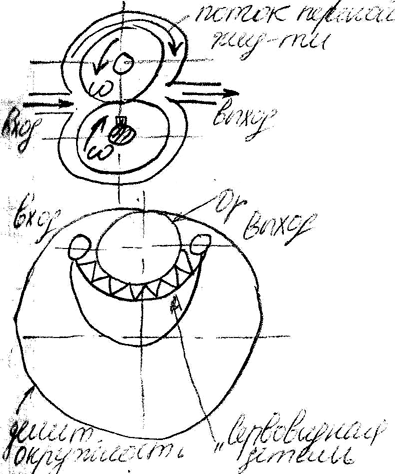

шестеренные насосы с внутренним зацеплением: шестерня меньших размеров располагается внутри более крупного зубчатого колеса. Оба зубчатых колеса находятся в зацеплении и вращаются относительно неподвижного корпуса, причем ведущей является внутренняя шестерня.
Рабочими
камерами,
как
и
в
случае
насоса
с
внешним
зацеплением,
являются
впадины
зубьев.
Всасывающие
и
напорные
трубопроводы
подводятся
к
торцевым
поверхностям
насоса
и
заканчиваются
полостями
всасывания
и
нагнетания.
Н
еобходимой
деталью
насоса
с
внутренним
зацеплением
является
неподвижный
серпообразный
разделительный
элемент,
который
служит
для
разделения
полостей
всасывания
и
нагнетания.
С
шестерными
внутреннего
зацепления
используются
реже
Недостатки: сложность конструкции, более низкие значениия КПД (утечки по торцам колес), высокое усилие на валы колес, более высокий уровень шума, относительно высокая пульсация (Z=6...14)
Преимущества:
1) соосность входного и выходного валов
2) чуть больший объемный КПД (на 1%)
3)меньший уровень шума
Для обеспечения равномерности подачи используют косой зуб или шевронное зацепление.
С целью увеличения подачи все насосы могут соединяться параллельно, тогда суммарная подача складывается, а для повышения напора (давления) насосы соединяются последовательно (прим. в основном для шестеренных).
Рном=10-16МПа КПД до 90%;Q=300 л/мин
-подача
шестеренного
насоса;n-частота
вращения;
-объемный
кпд;b-ширина
колеса;m-модуль
.
3.Гидроклапан давления в функции последовательности.
Клапан последовательности пропускает поток жидкости в том случае, если либо давление на входе в клапан, либо давление в некотором постороннем потоке достигает определённого значения;
При применении гидроклапана давления в качестве клапана последовательности используются второе, третье и четвертое исполнения. При работе гидроклапана давления по второй схеме исполнения (рис. 1.1в) в канал (е) устанавливается пробка, а через канал (з) под нижний торец золотника подводится управляющий поток (х). В этом случае усилие на нижний торец золотника от давления в управляющем потоке превышает усилие пружины и усилие от давления в полости (б) на верхний торец, золотник поднимается и соединяет полости (Р) и (А,Т). При этом обеспечивается поддержание постоянной разности давлений в управляющем (х) и отводимом (А) потоках.
При работе гидроклапана давления по третьей схеме исполнения (рис.1.1г) канал (д) заглушается пробкой, а полость (б) над верхним торном золотника соединяется через канал (в) с баком или улравляющим потоком (у). В этом случае усилие от давления на нижний торец золотника превышает усилие пружины и усилие от давления управляющего потока в полости (б), золотник перемещается и соединяет полости (Р) и (А).
При работе гидроклапана давления по четвертой схеме исполнения (рис1.1 д) каналы (д) и (е) заглушаются пробками, полость (б) над верхним торцом золотника соединяется через канал (в) с баком или управляющим потоком (у), а в полость (а) под нижний торец золотника и канал (з) подается управляющий поток (х). В этом случае усилие от давления в полости (а) управляющего потока (х) превыша-ет усилие пружины и усилие от давления в полости (б) управляющего потока (у), золотник поднимается и соединяются полости (Р) и (А).
